（一）注意事项

1．无线电设备天线必须远离ECU，防止干扰。

2．防止水侵入ECU，防止ECU受剧烈振动。

3．应定期更换燃油滤清器，以保证燃油的清洁。

4．点火开关接通时，不允许拆开任何12V电器线路，以防线圈自感产生的瞬时电压损坏ECU或传感器。

5．发生故障时，切记盲目拆检。

6．拆开线东连接器时，不可盲目用力硬拉。安装时注意插接到位。应注意保持各线束连接器清洁、连接可靠。

7．维修前，必须拆开蓄电池负极线，防止损坏机件。

8．拆开燃油系统前，必须释放燃油系统压力。

9．对电路或元件进行检査时，除特殊指明外，必须使用高阻抗数字万用表检査电压、电阻或电流。

（二）故障诊断与检修常用工具

1．跨接线（如图6.22）：主要用于电路故障诊断。

pagenumber_ebook=139,pagenumber_book=130

图6.22　跨接线

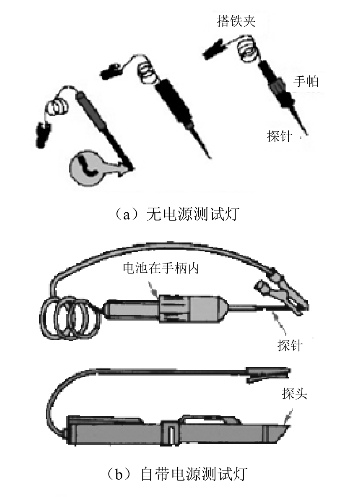

2．测试灯（如图6.23）：用来检查电控元件电路的通断。

3．数字万用表（如图6.24、6.25）：用于测量电阻、电压、电流等参数。分普通型和汽车专用型两种。

pagenumber_ebook=140,pagenumber_book=131

pagenumber_ebook=140,pagenumber_book=131

图6.24　普通数字式万用表

pagenumber_ebook=140,pagenumber_book=131

图6.25　汽车万用表

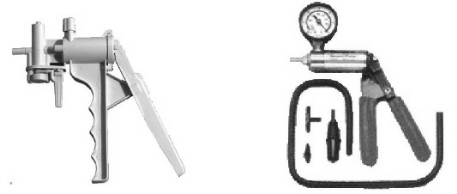

4．手动真空泵（如图6.26）：用来需要真空作用的辅助检测，如进气管绝对压力传感器等。

pagenumber_ebook=140,pagenumber_book=131

图6.26　手动真空泵

5．燃油压力表（如图6.27）：用来检测燃油系统压力。

pagenumber_ebook=141,pagenumber_book=132

图6.27　燃油压力表

（三）故障诊断与检修常用仪器（如图6.28）

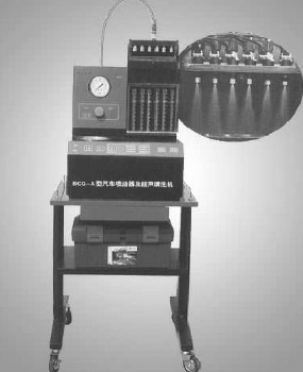

1．喷油器检测清洗仪

用来清洗喷油器，检测喷油器的雾化情况和喷油量。分为便携式、固定式两种。

pagenumber_ebook=141,pagenumber_book=132

图6.28　喷油器检测清洗仪

2．故障诊断仪

（1）功能：

读取或清除故障码。

读取数据块。

进行执行元件诊断。

对电控系统进行基本设定。

电控单元编码。

示波、测试等功能。

（2）类型：专用型、通用型

3．示波器：用来显示电控系统信号波形。

4．信号模拟检测仪

（1）测试汽车传感器信号

（2）模拟汽车传感器信号

（3）检查汽车电脑故障

5．发动机综合测试仪

对发动机进行不解体综合测试，并配备有标准的数据及专家分析系统，可通过对测试结果与标准数据比较，判断发动机整机或部分系统工作的好坏。

（四）故障诊断基本方法

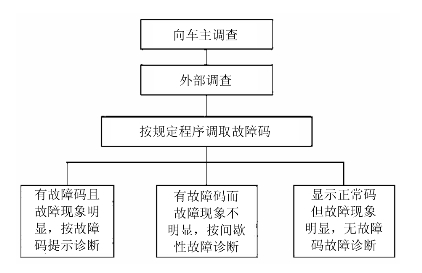

1．故障诊断基本程序

pagenumber_ebook=142,pagenumber_book=133

2．故障码的调取方法

（1）用诊断设备调取故障码：解码器与车上的诊断接口对接，即可通过解码器获得故障码及故障部位、原因，并可给予检修指导。此方法速度快、准确率高。

（2）利用车上的故障诊断座调取故障码：按规定程序，通过“故障灯”来读取故障码，再通过查故障码表即可得知故障部位和原因。故障码显示灯一般在仪表盘上或电脑盒上。

3．间歇性故障的诊断

（1）震动法

线路接触不良或元件安装不牢引发的故障。

（2）加热法

只在发动机温度高时出现的故障。

（3）水淋法

只在雨天、洗车后或高湿度时出现的故障。

（4）电器全部接通法

用电负荷过大而引起的故障。

（5）道路试验法

只在特定的行驶状态下出现的故障。

4．无故障码故障的诊断

无故障码故障：指在车辆使用中，有明显的故障现象，但“故障灯”不亮，按规定程序调取故障码时，显示正常码。
