1．散热器的作用

散热器的作用是将冷却液在发动机内吸收的热量传给外界空气，冷却液温度降低。

2．散热器的种类

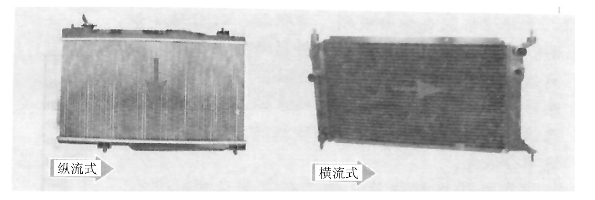

按照散热器中冷却液流动的方向分有：纵流式、横流式两类，如图5.3所示。大多数新型轿车均采用横流式散热器。

pagenumber_ebook=115,pagenumber_book=106

图5.3　散热器的种类

3．散热器的构造

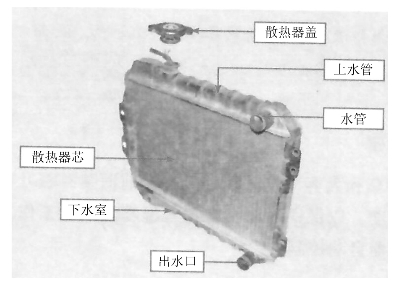

散热器由上水室、下水室、散热器芯、散热器盖、放水开关等组成。如图5.4所示。

pagenumber_ebook=115,pagenumber_book=106

图5.4　散热器

① 散热器芯

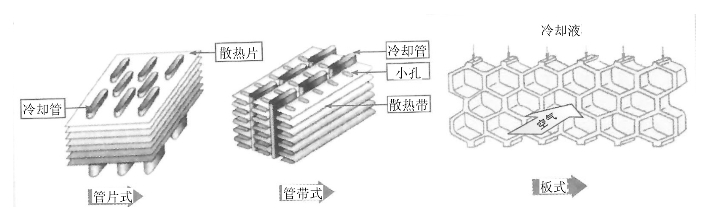

散热器芯由许多冷却管和散热片组成。散热器芯的结构有管片式、管带式、板式三类，如图5.5所示。

pagenumber_ebook=116,pagenumber_book=107

图5.5　不同结构形式的散热芯

② 散热器盖

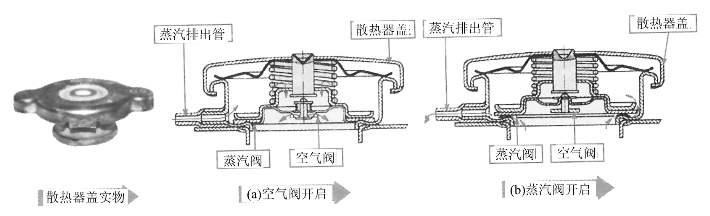

散热器盖的作用是密封水冷系并调节系统的工作压力。散热器盖结构如图5.6所示。

pagenumber_ebook=116,pagenumber_book=107

图5.6　散热器盖

在一般情况下，蒸汽阀和空气阀在弹簧作用下均处于关闭状态。

当散热器内温度升高产生蒸汽，使压力升高到一定数值时（一般为26～37kPa，某些轿车散热器盖可达0.1MPa）时，蒸汽阀打开，水蒸气从蒸汽排出管排出。当水温下降，冷却系中产生的真空度达到一定数值（一般为10～20kPa）时，空气阀被吸开，空气从蒸汽排出管进入散热器。

③ 补偿水桶

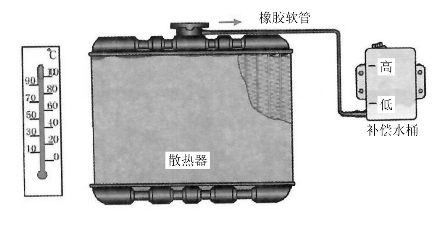

补偿水桶也称储液罐、膨胀箱、副水箱。如图5.7所示，补偿水桶由塑料制造并用软管与散热器加冷却液口上的溢流管连接。当冷却液受热膨胀时，部分冷却液流入补偿水桶；而当冷却液降温时，部分冷却液又被吸回散热器，所以冷却液不会溢失。

在补偿水桶的外表面上刻有两条标记线：“低”线和“高”线，补偿水桶内的液面应位于两条标记线之间。若液面低于“低”线时，应向桶内补充冷却液。在向桶内添加冷却液时，液面不应超过“高”线。

④ 百叶窗

有些货车和大客车发动机在散热器前面装有百叶窗，其作用是通过改变吹过散热器的空气流量来调节发动机的冷却强度，以保证发动机在正常温度范围内工作。百叶窗可由驾驶员通过驾驶室内的手柄来操纵其开闭，也可由感温器自动控制。

pagenumber_ebook=117,pagenumber_book=108

图5.7　补偿水桶
