1.在装配发动机之前要先装好悬架、制动盘、转向机以及变速器。

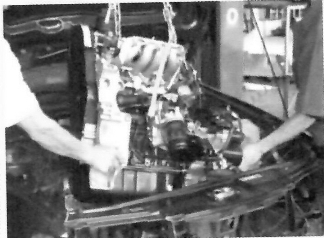

2.使用举升机将发动机和变速器整体放入发动机舱内。如图1.16所示。
3.吊入后,理清发动机周围的散件。
4.装入排气歧管衬垫。
5.拧紧机脚螺母。
6.从举升机上取下铁链,并移走举升机。从发动机吊架下取下铁链。
图1.16
图1.17
8.装复选挡杆,并用工具夹紧。如图1.18所示。
9.装入换挡拉杆,如图1.19所示。
10.连接相关线束。将发动机线束移至相应的位置。
11.插入发动机ECU插头,如图1.20所示。
图1.18
图1.19
图1.20

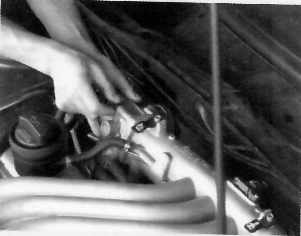

12.将喷油嘴连接插头移至相应的位置。插上喷油嘴插头,如图1.21所示。
13.插入水温传感器插头。
14.插入凸轮轴位置传感器插头。
15.插入点火模块插头。
16.插入发动机转速传感器插头。
17.插入爆燃传感器插头。
图1.21
18.装入多楔带张紧装置,拧紧紧固螺栓。

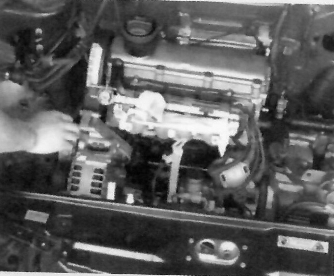

19.装入发电机,连接发电机线束,如图1.22所示。
图1.22
20.将发电机推入发电机安装架,插入发电机紧固螺栓。按规定扭距拧紧紧固螺栓,拧紧发电机线束固定螺母。
21.插入发电机调节器插头,连接发电机搭铁线。
22.装入新的进气歧管垫,装入进气总管,将各孔一一对准,拧上紧固螺栓。
23.装入进气管后面的螺栓。
24.装入缸盖出水管连接头。
25.装入进气压力传感器座,按规定力矩拧紧紧固螺栓,装入进气压力传感器接头,如图1.23所示。

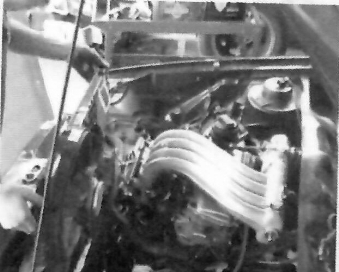

26.装入节气门体,按规定力矩拧紧紧固螺栓,如图1.24所示。
27.装入空调压缩机,戴上紧固螺栓,按规定力矩拧紧紧固螺栓。
28.装入方向助力泵,拧紧紧固螺栓。拧紧油管固定螺栓。

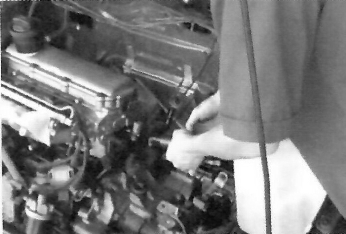

29.装上方向助力泵轮盘,按规定力矩拧紧紧固螺栓,如图1.25所示。
图1.23
图1.24
图1.25
图1.26
30.装入飞轮下盖板,拧上排气管螺母。

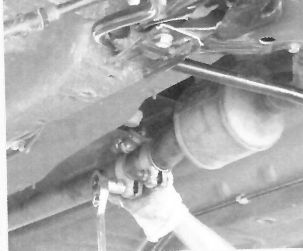

31.将前后排气管连接,按规定力矩拧紧锁紧螺栓,如图1.26所示。
32.装入半轴:先装入内球头,再装入外球头。按规定力矩拧紧紧固螺栓,如图1.27所示。
图1.27
33.拧紧下摆臂紧固螺栓。
34.装入方向机球头,如图1.28所示。
35.装入垫片及自锁螺母,以同样方式装入左半轴,如图1.29所示。
图1.28
图1.29
36.将多楔带先套在曲轴带轮上,放松多楔带的张紧装置。
37.装好机油尺托架,拧紧机油尺托架固定螺栓,套上机油尺。
38.插上节气门体插头。
39.接上活性炭罐管。
40.然后接上曲轴箱废气循环管。
41.接上进出燃油管,套上卡箍。
42.插上活性炭罐电磁阀插头,套上卡箍。
43.装入空调冷凝器,装入发动机散热器。套上冷却系上水管,套上冷却系下水管。套上卡箍。套上上水管另一头,套上卡箍。
44.安装散热器风扇,拧紧风扇固定螺栓,如图1.30所示。
图1.30
45.装暖风管:先在管口涂上润滑油,在装暖风管接口处涂上润滑油,装上暖风管,装复夹箍。
46.装复风扇控制器,拧上紧固螺栓。

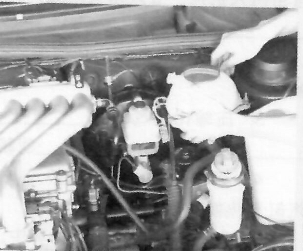

47.装复副水箱,拧上副水箱紧固螺栓,加注冷却液,如图1.31所示。
至此发动机装配结束。
