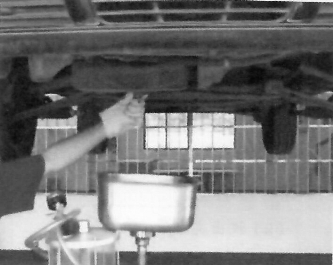

1.先拆下电瓶桩头上的启动线夹头,用举升机将车举起。拧下放油口螺栓,待机油放尽后,拧上放油口螺栓(如图1.12所示)。
图1.12
2.放下汽车。

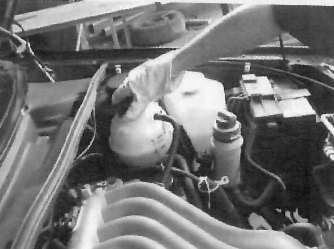

3.打开副水箱盖,以卸压,如图1.13所示。
图1.13
4.卸下散热器下水管:松开卡箍,拔下水管接头,放尽管路的冷凝剂。

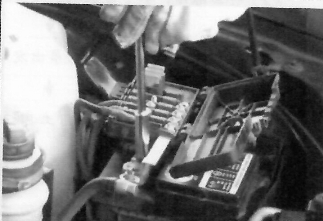

5.卸下蓄电池的负极搭铁线。打开电源盒盖,拧下蓄电池正极线(如图1.14所示),拔下电源盒插头,拧下蓄电池固定螺栓,松下固定夹,拔下蓄电池的正极线。取出蓄电池。
图1.14
6.卸进气暖管:松开卡箍,用工具拔出进气暖管,取走空气滤清器上盖。
7.取出空气滤清器滤芯,取出空气滤清器下盖。
8.用工具卸下油管之前要卸压。
9.松开上水管两端卡箍,拔下上水管,取下下水管卡箍,取出下水管。
10.开始取下发动机的相关线束。

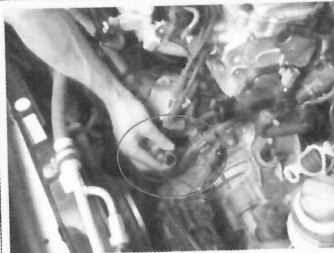

11.拔下进气压力温度传感器,拔下发电机调节器插头,拔下活性破罐的电磁阀,拔下冷却液温度传感器,拔下制动液位传感器,拔下倒挡开关,拔下车速传感器插头,拔下启动信号插头。拔下点火模块插头,拔下发动机转速传感器,拔下凸轮轴位置传感器。拔下爆燃传感器,拔下空调压缩机离合器插头。拔下机油压力传感器(如图1.15所示)。
图1.15
12.清理相关线束。
13.拔下喷油嘴插头。
14.取出喷油器总成。
15.理清水管周围的线束,再拔下水管。
16.取离合器拉锁。
17.卸排气水管:用工具先松开水管卡箍,再拔出水管。
18.拔出真空管。
