装配式建筑设计与构造-项目装饰装修设计
【摘要】：门窗设计均符合模数化要求,门窗尺寸尽可能统一,减少种类。各户型采用相同的装修方式、材料、部件,协调好建筑、结构、强弱电、供排水、燃气及室内装饰装修设计,实现各专业之间的有序、合理同步进行,减少后期返工,从而达到节约成本、节省工期、保护环境的目的。
本项目外围护均为混凝土(现浇剪力墙和预制外墙),现浇部分采用工具式铝膜板施工做到免抹灰,外墙饰面采用外墙涂料,保温采用内保温构造,防水通过混凝土自防水及接缝多道构造防水,预留预埋机电专业洞口和线盒等,从而实现外围护墙的外饰面、防水、保温、机电一体化设计。
建筑门窗系统采用工厂生产、现场安装,预制构件窗框在工厂整体预埋,门窗尺寸标准化程度高,提高工厂和现场安装效率。门窗设计均符合模数化要求,门窗尺寸尽可能统一,减少种类。
该项目机电设备管线系统中管线及点位预留、预埋到位:预制楼梯预留预埋栏杆扶手配套埋件、预制防滑条建筑功能;预制外墙预留预埋线盒、设备管线、空调留洞等;预制阳台预留预埋栏杆扶手配套埋件,预埋板底线盒,预留防水套管、立管、地漏等内容(图8.24至图8.26)。对管线相对集中、交叉、密集的部位,比如强弱电井、表箱、集水器等进行管线综合,减少平面交叉;竖向管线集中布置,并满足维修更换的要求。
各户型采用相同的装修方式、材料、部件,协调好建筑、结构、强弱电、供排水、燃气及室内装饰装修设计,实现各专业之间的有序、合理同步进行,减少后期返工,从而达到节约成本、节省工期、保护环境的目的。
全面家居解决方案设计,最大化利用室内面积,提高空间效率,实现造型与户型的完美统一,提升家居舒适度。厨房设计精细化,空间利用最大化,如图8.27至图8.29所示。
图8.24 预埋线盒示意
图8.25 预埋套管示意
图8.26 预埋地漏示意
图8.27 卧室实景效果意向图
图8.28 客厅实景效果意向图

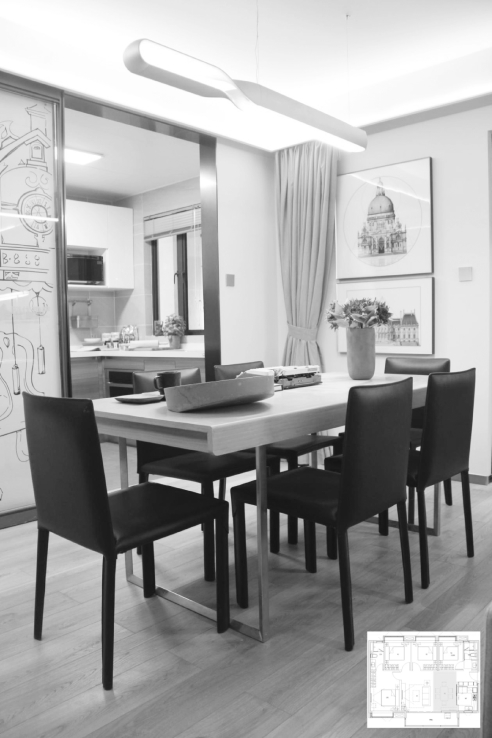

图8.29 餐厅实景效果意向图
