装配式建筑设计与构造：8.2.1标准化方案
【摘要】：图8.2套型模块组合示意图8.385B户型平面及BIM模型图8.385B户型平面及BIM模型(续)(见彩插)图8.470A户型平面及BIM模型(见彩插)图8.595B户型平面及BIM模型图8.595B户型平面及BIM模型(续)(见彩插)图8.6115C2户型平面及BIM模型图8.6115C2户型平面及BIM模型(续)(见彩插)本项目共使用10种预制凸窗、4种预制阳台构件、1种预制楼梯构件、1种预制空调板,综合考虑了构件的拆分合理、模具的周转次数最大化等因素。表8.1构件数量统计表续表
(1)户型模块标准化。本项目设计符合标准化设计、工厂化生产、装配化施工、一体化装修和信息化管理的装配式建筑基本特征。1栋住宅部分仅一个标准层,标准层层数为3~24层,标准层预制率为20.43%,装配率为55.12%;2栋、3栋住宅部分仅一个标准层,标准层层数为3~24层,标准层预制率为22.61%,装配率为57.32%;4栋住宅部分仅一个标准层,标准层层数为3~22层,标准层预制率为21.32%,装配率为56.14%;5栋住宅部分仅一个标准层,标准层层数为3~24层,标准层预制率为21.32%,装配率为56.14%。2层将延续3层构件做法采用预制外墙和预制楼梯,以确保适宜预制的位置均采用预制装配技术。
为发挥工业化优势,通过减少楼栋类型,减少户型种类,最大限度地增加标准单元楼层数量。本项目由4种标准套型组成所有塔楼单体。1栋塔楼采用3种标准套型,标准层楼层(3~4层)全部考虑实施装配式。2栋和3栋塔楼高度一致,平面镜像,采用3种标准套型,标准层楼层(3~24层)全部考虑实施装配式。4栋和5栋塔楼标准层相同,仅层数不同,采用3种标准套型,标准层楼层(4栋3~22层,5栋3~24层)全部考虑实施装配式。从而保证整个项目的户型标准化程度较高。
户型平面规整,采用统一模数协调尺寸,基本单元采用3M模数设计,符合现行国家标准«建筑模数协调标准»(GB/T 50002—2013)的要求;结构主要墙体保证规整对齐,使结构更加合理,同时减少PC构件转折。结合设计规范、项目定位及产业化目标等要求,项目共计4种套型,组合成3种单体户型(图8.2)。其中4种户型平面及BIM模型如图8.3至图8.6所示。
(2)预制构件标准化。预制构件设计必须做到标准化、系统化、简单及易于施工操作。预制凸窗、预制阳台和预制楼梯的拆分符合模数化标准化设计原则,做到尽量统一。
图8.2 套型模块组合示意
图8.3 85B户型平面及BIM模型

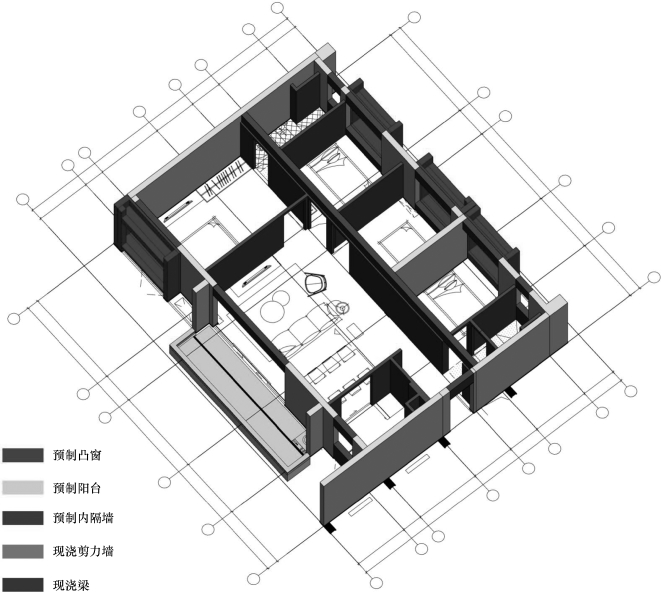

图8.3 85B户型平面及BIM模型(续)(见彩插)

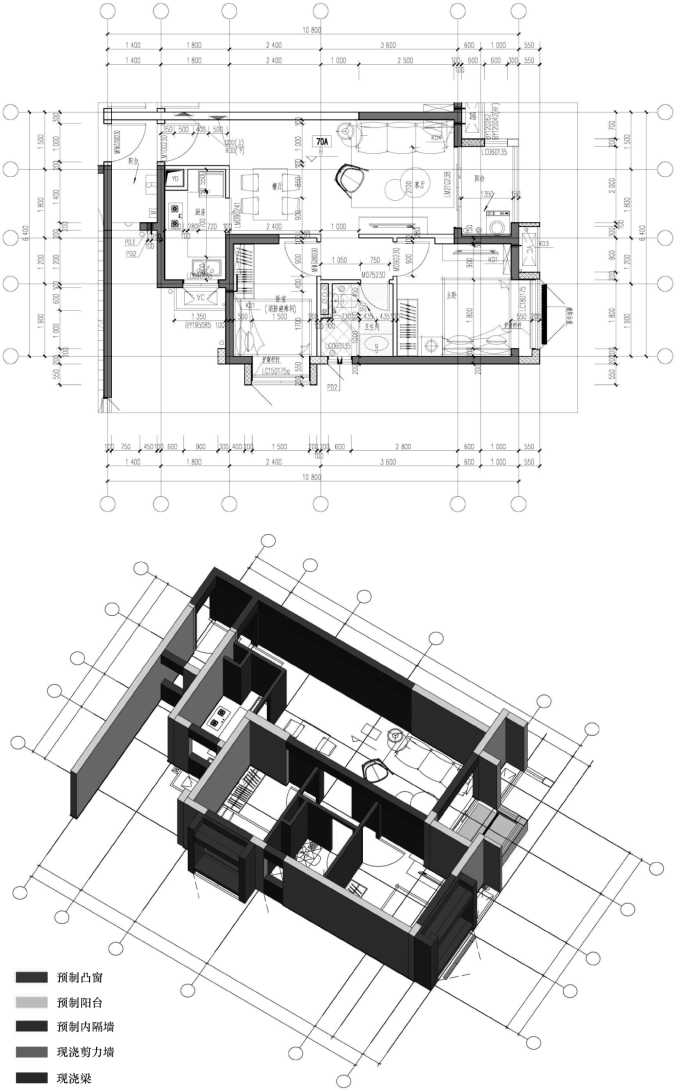

图8.4 70A户型平面及BIM模型(见彩插)

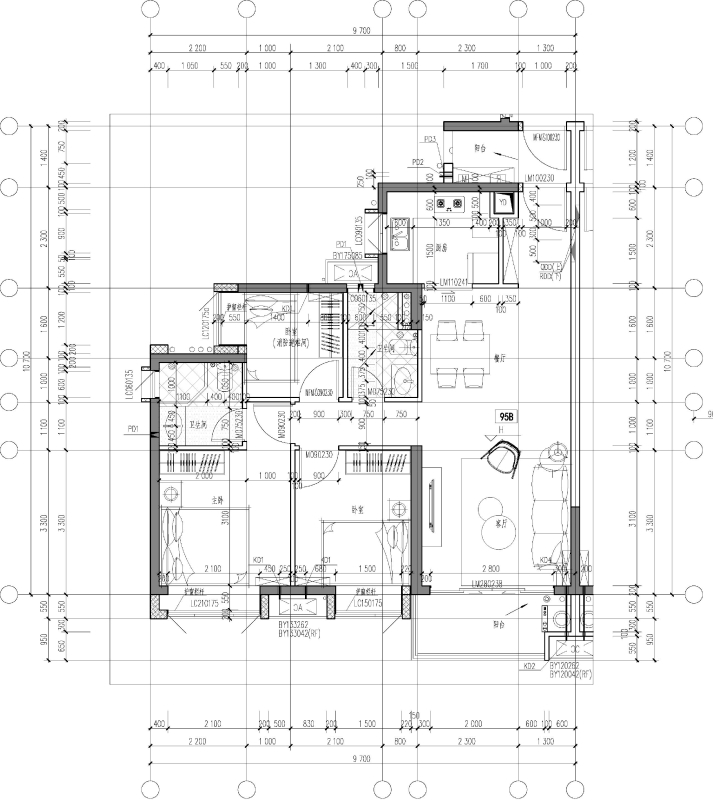

图8.5 95B户型平面及BIM模型
图8.5 95B户型平面及BIM模型(续)(见彩插)

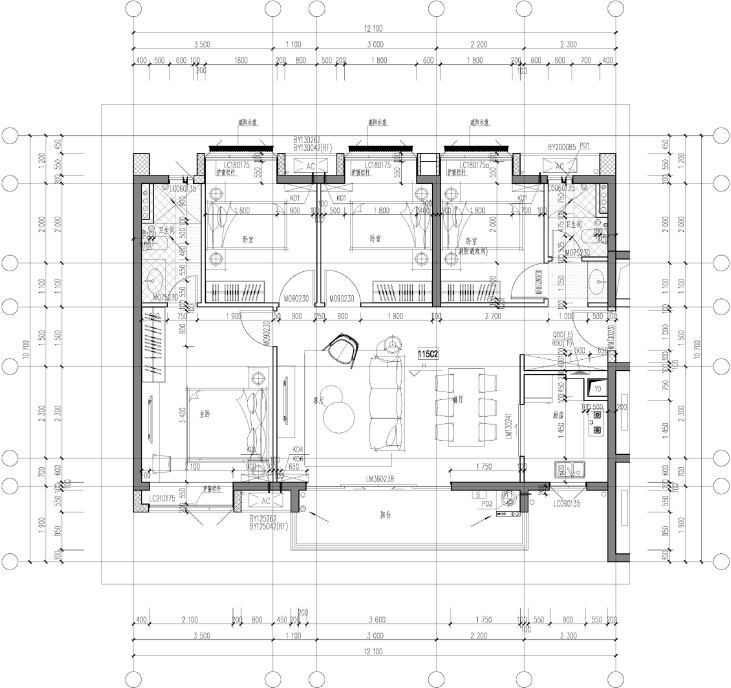

图8.6 115C2户型平面及BIM模型
图8.6 115C2户型平面及BIM模型(续)(见彩插)

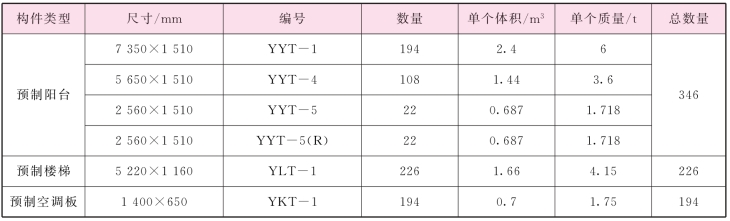

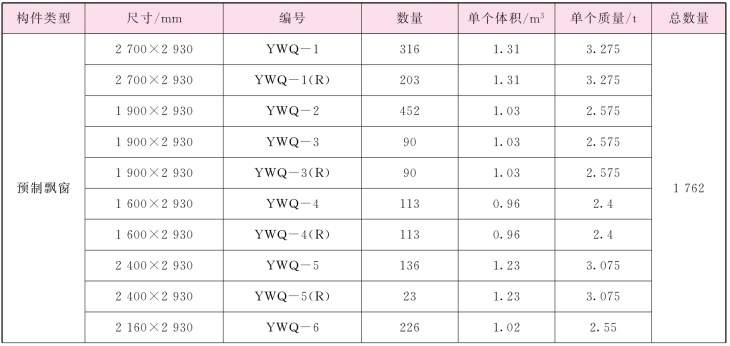

本项目共使用10种预制凸窗、4种预制阳台构件、1种预制楼梯构件、1种预制空调板,综合考虑了构件的拆分合理、模具的周转次数最大化等因素。构件数量统计表见表8.1。
表8.1 构件数量统计表
续表
