三峡国际51LOFT样板间：装配式建筑设计与构造案例
【摘要】：样板间亮点十足,它也是重庆首个全装配式内装项目。这两套精装房的装配式内装施工是由三峡国际企业园携手重庆凯德伦装配式建筑科技有限公司、达沃家居木作定制、达沃空间软装共同打造,是目前重庆首个利用全装配式工艺完成的“无甲醛”室内精装修项目。
1.项目概况
三峡国际51 LOFT项目位于两江新区龙兴两江智慧生态城步行街(悦荟城步行街)旁,是建筑面积为30~60 m2的公寓。样板间亮点十足,它也是重庆首个全装配式内装项目。
工人于2018年12月16日进场,31日全部完工,仅用15天就完成了两套LOFT的精装修。这两套精装房的装配式内装施工是由三峡国际企业园携手重庆凯德伦装配式建筑科技有限公司、达沃家居木作定制、达沃空间软装共同打造,是目前重庆首个利用全装配式工艺完成的“无甲醛”室内精装修项目(DAVO达沃家居参与木作橱柜衣柜板块,DAVO达沃空间设计担纲本项目的软装设计与实施)。
整个室内精装修工程分为室内地坪系统、室内墙面系统、室内吊顶系统、室内管线系统、室内厨卫系统和室内智能化系统六大系统。将复杂的现场工程材料组合变为工厂生产成品,从多专业协同施工变为流程化安装组织,即装即住还能做到无甲醛。老房子装修、维修、整改不用搬家不用整体拆改,哪块坏了换哪块,哪个风格颜色不喜欢换哪个部位,不用担心装修污染致病。
2.设计图纸
(1)户型A:实得面积约85 m2(图7.22、图7.23)。

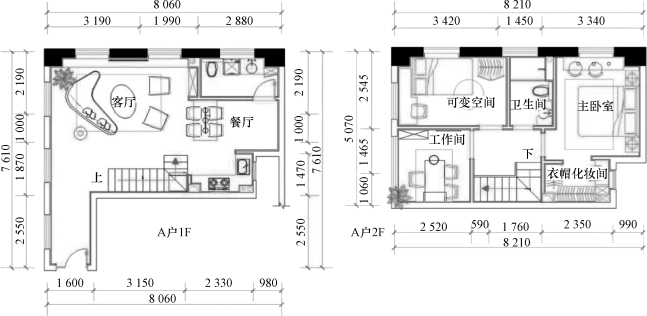

图7.22 户型A平面布置图

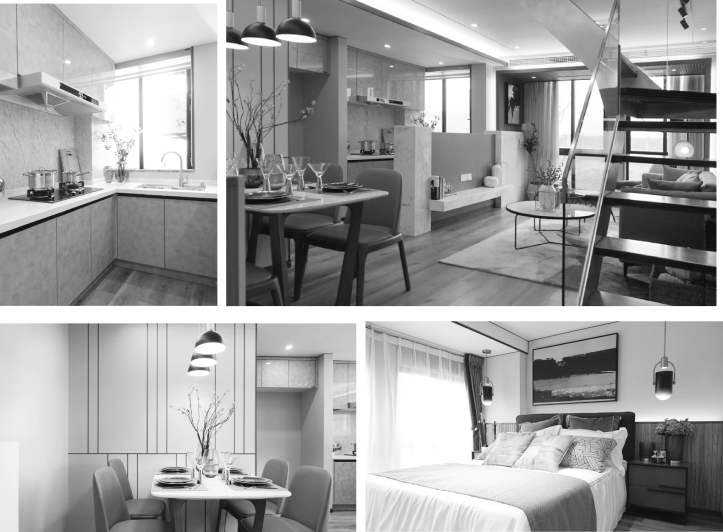

图7.23 户型A效果图
(2)户型B:实得面积约75 m2(图7.24、图7.25)。

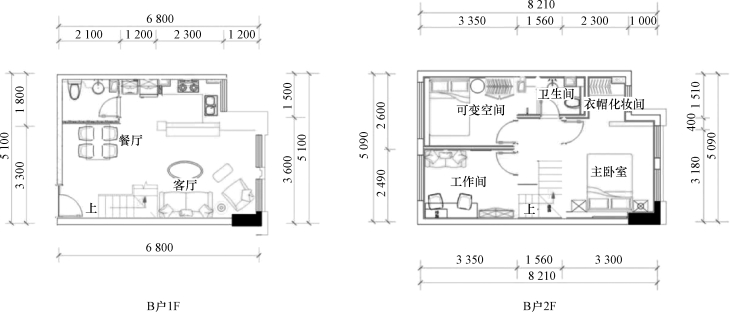

图7.24 户型B平面布置图

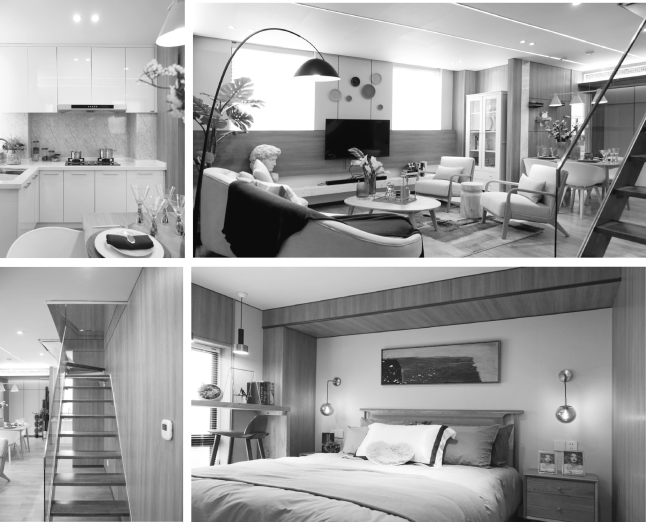

图7.25 户型B效果图
