装配式建筑设计与构造方案
【摘要】：预制装配墙承式钢筋混凝土楼梯是指预制钢筋混凝土踏步板直接搁置在墙上的一种楼梯形式,其踏步板一般采用一字形、L形断面。图6.15预制装配墙承式钢筋混凝土楼梯图6.16预制装配悬臂踏步式钢筋混凝土楼梯预制装配悬臂踏步式钢筋混凝土楼梯用于嵌固踏步板的墙体厚度不应小于240 mm,踏步板悬挑长度一般≤1 800 mm。中型构件装配式钢筋混凝土楼梯。图6.18所示为预制装配楼梯上、下连接点做法。
预制装配式钢筋混凝土楼梯将楼梯分成休息平台、楼梯梁和楼梯段三个部分。将构件在加工厂或施工现场进行预制,施工时将预制构件进行装配、焊接。预制装配式钢筋混凝土楼梯根据构件尺度不同,分为小型构件装配式和大、中型构件装配式两类。
1.小型构件装配式钢筋混凝土楼梯
小型构件装配式钢筋混凝土楼梯的主要特点是构件小而轻,易制作,但施工繁而慢,湿作业多,耗费人力,适用于施工条件较差的地区。
(1)构件类型。小型构件装配式钢筋混凝土楼梯的预制构件主要有钢筋混凝土预制踏步、平台板、支撑结构。
(2)支撑方式。预制踏步的支撑方式一般有墙承式、悬臂踏步式、梁承式三种。
1)墙承式(图6.15)。预制装配墙承式钢筋混凝土楼梯是指预制钢筋混凝土踏步板直接搁置在墙上的一种楼梯形式,其踏步板一般采用一字形、L形断面。这种楼梯由于在梯段之间有墙,搬运家具不方便,也阻挡视线,上下人流易相撞。通常在中间墙上开设观察口,以使上下人流视线畅通。也可将中间墙两端靠平台部分局部收进,以使空间通透,有利于改善视线和搬运家具物品。但这种方式对抗震不利,施工也较麻烦。
2)悬臂踏步式(图6.16)。预制装配悬臂踏步式钢筋混凝土楼梯是指预制钢筋混凝土踏步板一端嵌固于楼梯间侧墙上,另一端凌空悬挑的楼梯形式。

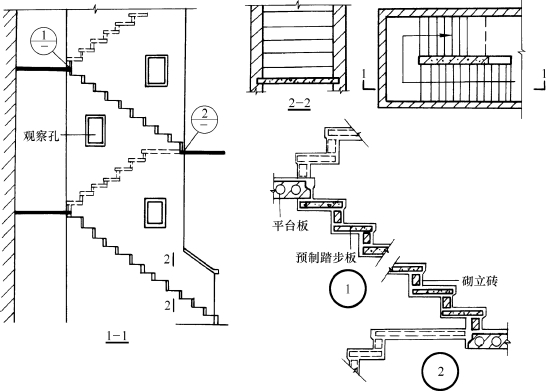

图6.15 预制装配墙承式钢筋混凝土楼梯

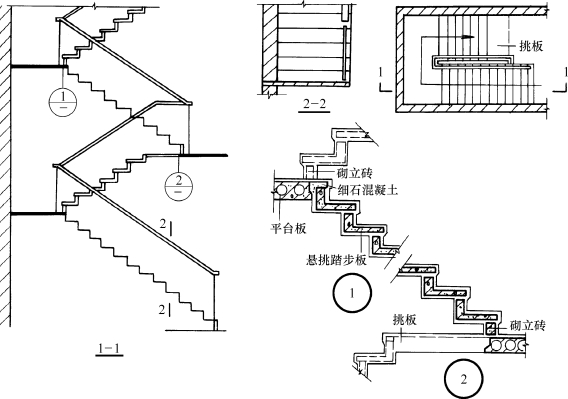

图6.16 预制装配悬臂踏步式钢筋混凝土楼梯
预制装配悬臂踏步式钢筋混凝土楼梯用于嵌固踏步板的墙体厚度不应小于240 mm,踏步板悬挑长度一般≤1 800 mm。踏步板一般采用L形带肋断面形式,其入墙嵌固端一般做成矩形断面,嵌入深度为240 mm。
一般情况下,没有特殊的冲击荷载,预制装配悬臂踏步式钢筋混凝土楼梯还是安全、可靠的,但不适宜在抗震设防烈度7度以上的地震区建筑中使用。
3)梁承式(图6.17)。预制装配梁承式钢筋混凝土楼梯是指将预制踏步搁置在斜梁上形成梯段,梯段斜梁搁置在平台梁上,平台梁搁置在两边墙或梁上;楼梯休息平台可用空心板或槽形板搁在两边墙上或用小型的平台板搁在平台梁和纵墙上的一种楼梯形式。

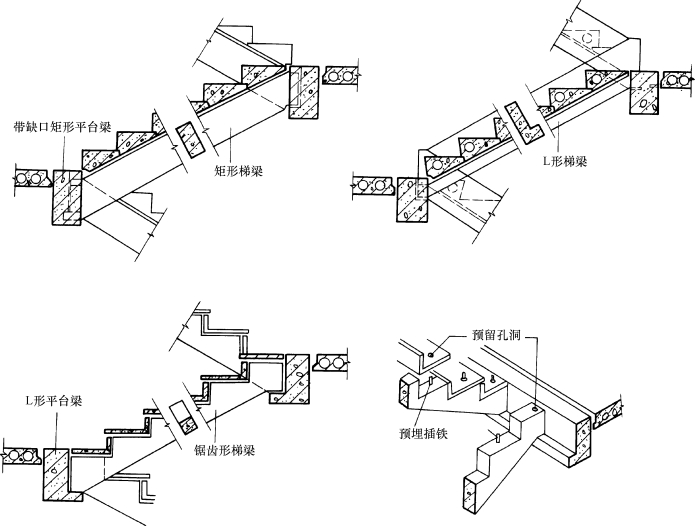

图6.17 预制装配梁承式钢筋混凝土楼梯
2.大、中型构件装配式钢筋混凝土楼梯
构件从小型改为大、中型可以减少预制构件的品种和数量,利于吊装工具进行安装,从而简化施工,加快速度,减轻劳动强度。
(1)大型构件装配式钢筋混凝土楼梯。大型构件装配式钢筋混凝土楼梯是将楼梯梁平台预制成一个构件,断面可做成板式或空心板式、双梁槽板式或单梁式。这种楼梯主要用于工业化程度高、专用体系的大型装配式建筑中,或用于建筑平面设计和结构布置有特别需要的场所。
(2)中型构件装配式钢筋混凝土楼梯。中型构件装配式钢筋混凝土楼梯一般以平台板和楼梯段各做一个构件装配而成。
1)平台板。平台板可用一般楼板,另设平台梁。这种做法增加了构件的类型和吊装的次数,但平台的宽度变化灵活。
平台板也可和平台梁结合成一个构件,一般采用槽形板,为了地面平整,也可用空心板,但厚度需较大,现较少采用。
2)楼梯段有板式和梁板式两种。板式楼梯段有实心和空心之分。实心板自重较大;空心板可纵向或横向抽孔,纵向抽孔厚度较大,横向抽孔孔型可以是圆形或三角形。图6.18所示为预制装配楼梯上、下连接点做法。

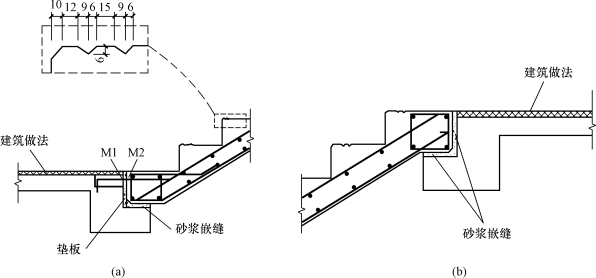

图6.18 预制装配楼梯上、下连接点做法
(a)预制楼梯下连接点做法;(b)预制楼梯上连接点做法
