装配式建筑楼梯的分类和特点
【摘要】：预制装配式楼梯有不带平台板的板式楼梯和带平台板的折板式楼梯。预制装配式楼梯是最能体现装配式建筑优势的PC构件。预制装配式楼梯通过钢筋直接锚入叠合板现浇部分,与主体形成可靠连接。图6.14预制装配式楼梯现场实景图预制装配式楼梯具有以下特点。
钢筋混凝土楼梯按施工方法,分为现浇整体式楼梯和预制装配式楼梯。预制装配式楼梯有不带平台板的板式楼梯和带平台板的折板式楼梯。预制装配式楼梯是最能体现装配式建筑优势的PC构件。在工厂预制装配式楼梯远比现浇整体式方便、精致,安装后立刻就可以使用,给工地施工带来很大的便利,提高了施工安全性。预制装配式楼梯通过钢筋直接锚入叠合板现浇部分,与主体形成可靠连接。图6.14所示为预制装配式楼梯现场实景图。

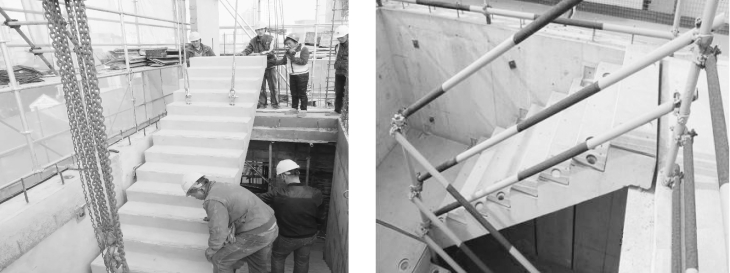

图6.14 预制装配式楼梯现场实景图
预制装配式楼梯具有以下特点。
1.设计标准化、生产精度高
预制装配式楼梯由生产厂家统一优化设计,同类型构件的截面尺寸和配筋进行统一设计,保证构件生产标准化。在构件生产过程中,同样的模板循环使用,严格要求构件的截面尺寸、定位钢筋位置及构件的平整度、垂直度,避免了传统工艺中重新拼装横板产生的误差,生产精度得到极大的提高。
2.吊装简单
构件生产时预留吊装埋件,运至施工现场后可直接使用塔式起重机进行吊装,无须复杂的吊装工艺,只需2名信号工和1~2名工人即可完成吊装。
3.无须模板支撑体系
在现浇楼梯平台板上按设计位置预留锚固螺栓,吊装时将楼梯预留孔对准锚固螺栓安装即可完成锚固,无须底部支撑体系,保证构件支撑方便、就位快捷。
4.质量通病少
生产时使用定型模板,有效避免了踏步高低不一致、梯段板底部标高不一致、钢筋保护层厚度不满足要求、滴水条不直、不光、不整齐、收面不平整、养护不到位等质量通病。
5.预制构件连接可靠
预制构件根据其受力特征采用特定的连接方式与现浇结构连成一体,满足结构承载力和变形要求。预制楼梯采用螺栓连接或者焊接,连接后通过节点部位的后浇筑混凝土形成一体,使构件连接可靠,满足结构的安全性和耐久性。
6.劳动效率提高显著
由于预制构件集中预制,从而可以提高工作效率,节约劳动力。将传统的操作面工序统一转为由工厂生产,很大程度上降低了操作面的施工难度,减少了操作面的施工工序,劳动效率得到了很大的提高。在安装时所需的劳动力也较少,一般仅需3~5人即可完成安装。集中预制还可以减少由于工地分散而造成的原材料损耗,且可以有效收集并使用零星预料加工构件,降低了工程造价。
7.节能减排效益显著
构件工厂生产减少了建筑材料损耗;现场湿作业显著减少,降低了建筑垃圾的产生;模板支设面积减少,降低了木材使用量;钢筋和混凝土现场工程量减少,降低了现场的水电用量,也减少了施工噪声、烟尘等污染物的排放,节能减排效益显著。
8.降低工程造价
由于住宅工程楼梯面层多为水泥砂浆抹面,预制楼梯的完成面即可达到装修水平,无须二次抹面。同时,使用预制楼梯代替现浇楼梯,可以有效避免因结构完成面平整度不够而产生的剔凿费用,大大降低了工程造价。
