装配式建筑设计与构造|外墙装饰材料选用
【摘要】：装配式建筑要充分考虑预制构件工厂的生产条件,结合结构现浇节点及外挂墙板受力点位,综合立面表现的需要,选用合适的建筑装饰材料,设计好墙面分隔,确定外墙合理的墙板组合模式。图4.6艺术混凝土饰面一体化预制外墙立面装饰材料宜选用耐久性和耐候性好的建筑材料,例如面砖反打、石材反打、涂料、真石漆喷涂、混凝土肌理等工程做法。
预制外墙板饰面在构件厂一体完成,其质量、效果和耐久性都要大大优于现场作业,省时省力、提高效率。外饰面应采用耐久、不易污染、易维护的材料,可更好地保持建筑的设计风格、视觉效果和人居环境的绿色健康,减少建筑全寿命期内的材料更新替换和维护成本,减少现场施工带来的有害物质排放、粉尘及噪声等问题。外墙表面可选择混凝土、耐候性涂料、面砖和石材等。预制混凝土外墙可处理成彩色混凝土、清水混凝土、露集料混凝土及表面带图案装饰的拓模混凝土等。不同的表面肌理和色彩可满足立面效果设计的多样化要求,涂料饰面整体感强、装饰性好、施工简单、维修方便,较为经济;面砖饰面、石材饰面坚固耐用,具备很好的耐久性和质感,且易于维护。在生产过程中饰面材料与外墙板采用反打工艺一次制作成型,减少现场工序,保证质量,提高饰面材料的使用寿命。
装配式建筑的外围护结构的安全性应符合国家或地方相关标准的规定。采用幕墙(如石材幕墙、金属幕墙、玻璃幕墙、人造板材幕墙等)作为围护结构,幕墙厂家需配合预制构件厂做好结构受力构件上幕墙预埋件的预留预埋。
装配式建筑立面分隔应与构件组合的接缝相协调,做到建筑效果和结构合理性的统一。装配式建筑要充分考虑预制构件工厂的生产条件,结合结构现浇节点及外挂墙板受力点位,综合立面表现的需要,选用合适的建筑装饰材料,设计好墙面分隔,确定外墙合理的墙板组合模式。立面构成要素宜具有一定的建筑功能,如外墙、阳台、空调板、栏杆等,避免大量装饰性构件,尤其是与建筑不同寿命的装饰性构件,影响建筑使用的可持续性,不利于节材节能。
预制外挂墙板通常分为整板和条板。整板大小通常为一个开间的长度尺寸,高度通常为一个层高的尺寸。条板通常分为横向板、竖向板等,也可设计成非矩形板或非平面板,在现场拼装成整体。采用预制外挂墙板的立面分隔应结合门窗洞口、阳台、空调板及装饰构件等按设计要求进行划分,预制女儿墙板宜采用与下部墙板结构相同的分块方式和节点做法。
在设计中,将外墙的几何尺寸视为不变部分,并保持预制装配的外墙标准模块的几何尺寸不变来实现标准化,满足工厂生产的规模化需求。而预制构件和部件外表面的色彩、质感、纹理、凹凸、构件组合和前后顺序等是可变的。立面设计可选用装饰混凝土、清水混凝土、涂料、面砖或石材反打、不同色彩的外墙饰面等实现多样化的立面形式。比如上海莘庄镇闵行新城就是采用艺术混凝土饰面一体化预制外墙,预制外墙模底部选用硅胶模,分为粗纹和细纹两种。硅胶模塑造了预制外墙流畅的线条肌理,实现了外立面灵动优雅的艺术效果(图4.6)。

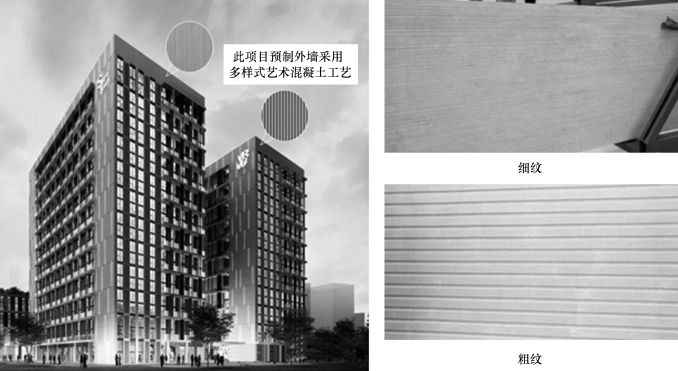

图4.6 艺术混凝土饰面一体化预制外墙
立面装饰材料宜选用耐久性和耐候性好的建筑材料,例如面砖反打、石材反打、涂料、真石漆喷涂、混凝土肌理等工程做法。装配式建筑的饰面材料,作为建筑立面的“底色”,主要通过饰面颜色、图案、纹理等方式影响住宅立面。在与其他构件形成虚实对比中,以个性特征进行表现。
考虑外立面分格、饰面颜色与材料质感等细部设计要求,并体现装配式建筑立面造型的特点,装配式剪力墙住宅的预制构配件之间的接缝应对位精确。预制外墙的面砖或石材饰面宜在构件厂采用反打或其他工厂预制工艺完成,不宜采用后贴面砖、后挂石材的工艺和方法。
