立面门窗设计方案，装配式建筑设计与构造

2023-08-23 理论教育版权反馈

【摘要】：装配式建筑立面门窗设计应满足建筑的使用功能、经济美观、采光、通风、防火、节能等现行国家规范标准的要求。各功能空间对板面的划分、窗的开口大小要求也不同,如楼梯间外墙板的窗洞设置。外墙墙板与楼梯间外墙板的平面划分宜同标高,以免产生错缝而带来结构处理的困难。图4.4楼梯间窗和普通窗形成的对比效果楼梯间外墙板的划分;窗大小的对比门窗洞口的布置。图4.5窗和墙的虚实对比

装配式建筑立面门窗设计应满足建筑的使用功能、经济美观、采光、通风、防火、节能等现行国家规范标准的要求。门窗对外立面的影响,主要通过洞口尺寸,窗框、玻璃材质等构成门窗的视觉元素。门窗是丰富装配式住宅立面的重要构成元素之一,而门窗形式的标准化,难免单调不能满足使用者的需求。因此在功能要求的基础上,可适当增加构件的规格和样式,如凸窗与平窗的搭配、高窗与普通窗的组合等,创造出多样化的外立面造型。通过门窗组合的变化和排列形式及窗样式的调整,在装配式建筑中也可设计出形态丰富的外立面样式。

(1)门窗洞口的尺寸。门窗洞口尺寸应遵循模数协调的原则,宜采用优先尺寸,并符合«建筑门窗洞口尺寸系列»(GB/T 5824—2008)的要求。各功能空间对板面的划分、窗的开口大小要求也不同,如楼梯间外墙板的窗洞设置。外墙墙板与楼梯间外墙板的平面划分宜同标高,以免产生错缝而带来结构处理的困难。而楼梯平台的标高与建筑层高相差半层,因此,楼梯间外墙板的开口部宜设在墙板标高与休息平台标高中间(图4.4)。窗洞及单元口部位与外墙板上普通门窗,对窗墙比的要求不同。卫生间、厨房与卧室的开口需要也不同,因此外墙划分为不同的预制构件,产生不同尺寸的开口方式,最终形成外墙的基本面。

pagenumber_ebook=71,pagenumber_book=63

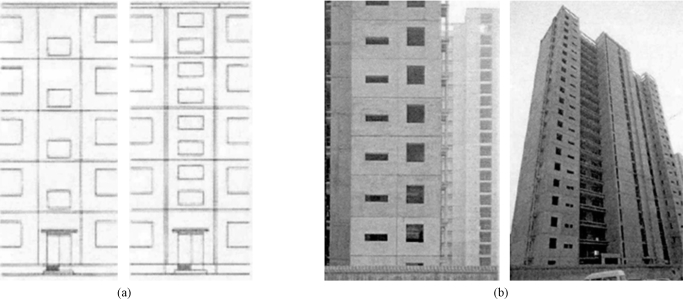

图4.4　楼梯间窗和普通窗形成的对比效果

(a)楼梯间外墙板的划分;(b)窗大小的对比

(2)门窗洞口的布置。装配式建筑设计应在确定功能空间的开窗位置、开窗形式的同时,重点考虑结构的安全性、合理性,门窗洞口布置应满足结构受力的要求。装配式混凝土剪力墙结构对建筑设计的要求,门窗洞口位置与形状应方便预制构件的加工与吊装。转角窗的设计对结构抗震不利,且加工及连接比较困难,装配式混凝土剪力墙结构不宜采用转角窗设计。对于框架结构预制外挂墙板上的门窗,要考虑外挂墙板的规格尺寸、安装方便和墙板组合的合理性。

(3)门窗洞口的组合。在外墙开口规格确定的基础上,选择适宜的构件形式,产生立面的装饰效果。例如,选择门窗常用的玻璃材质及木制品、塑钢、铝合金等边框材料,与墙面板常用的混凝土、面砖等材质形成虚实对比,达到视觉上的装饰效果;同时,门窗等开口位置设计也可形成韵律有组织的感觉;也可通过色彩丰富外饰面的效果,化整为零区分大面积的墙面,组织各单元。最后,通过搭配空调板、窗套与阳台栏杆等构件,形成错落排列的多样化的立面设计,窗与墙体形成虚实变化(图4.5)。

立面设计以“少规格、多组合”为设计原则,在装配式住宅套型标准化的基础上,通过划分层次来与模数化的设计语言相协调;以窗与墙板来作为关键元素,模拟立面的对比效果,旨在通过外墙板之间及外墙板与门窗的虚实对比,形成简洁大方的立面构成关系。通过组织窗元素在外墙板上的排布、结构化的线条来表现装配式住宅的基本立面肌理。当然,装配式住宅立面的设计还应结合功能构件等,构成立面设计的不同视觉效果;用装饰材料及构造的手段进行修饰,实现立面效果多样化的形式。

pagenumber_ebook=72,pagenumber_book=64

图4.5　窗和墙的虚实对比
