【摘要】：社区内住宅有6层和21层,使沿街立面产生高低变化,具有韵律感。图4.1郭公庄1期公租房装配式建筑的立面受标准化设计、定型化的标准套型和结构体系的制约,固化了外墙的几何尺寸。利用立面构件的光影效果,改善体型的单调感。阳台虽然在建筑立面中占有的体量不是很大,但其造型凸出,光影效果明显,形式多样,阳台组合的形式不同,形成的立面效果也不尽相同。不同的组合方式可以形成丰富的光影关系,用“光”实现建筑之美。

由于立面对平面的适应、立面造型标准化的要求,需要从设计理念与技术支撑体系的选择两方面来讨论标准化装配体系对建筑立面设计的制约关系。标准化是工业化建造方式的设计基础特征,立面构件样式的简化、生产数量的增多,使预制构件模具重复利用,立面的构成元素较单一。同时,受模块化建筑设计的影响,房屋被分割成几个单元进行标准设计,需优先考虑立面的规整性、模数化及标准化的实现,因此,装配式住宅外墙面的多样化在很大程度上受到限制。装配式建筑立面设计既要体现工厂化生产和装配式施工的典型特征,也要在坚持标准化设计的基础上实现多样化,避免“千篇一律”“千楼一面”。要利用标准化、模块化、系列化的户型组合特点,控制好类型与数量。处理好立面设计和预制构件的关系,立面设计是总体,预制构件是局部,立面构成是总体和局部的集成和统一。实现立面形式的多样化,是装配式建筑设计的重要方面。首先,是组合的多样化;通过标准模块多样化组合,实现了建筑形体和空间的变化。其次,是“层”的变化,立面由预制外墙、预制阳台及空调板、预制女儿墙、预制屋顶及入口构件、外门窗、护栏、遮阳板、空调栏板等要素构成。

北京郭公庄1期公租房在立面设计上,以打造集中国传统文化意味和现代简洁的立面形象为主。采用夹心复合墙体,立面材料采用清水混凝土饰面。社区内住宅有6层和21层,使沿街立面产生高低变化,具有韵律感。建筑立面在构件元素的作用下组合构图,排列组合方式形成丰富变化的效果(图4.1)。

pagenumber_ebook=69,pagenumber_book=61

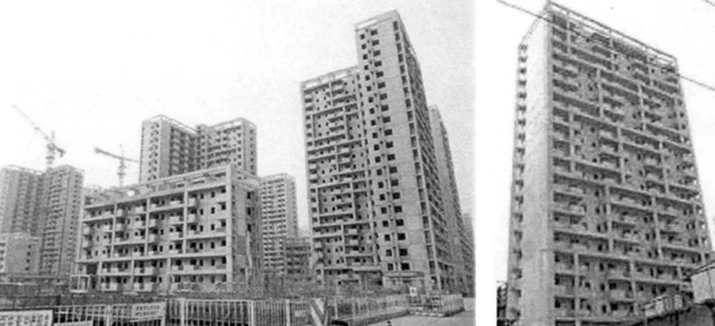

图4.1　郭公庄1期公租房

装配式建筑的立面受标准化设计、定型化的标准套型和结构体系的制约,固化了外墙的几何尺寸。为减少构件规格,门窗大多均匀一致,可变性较低。但是可以充分发挥装配式建筑的特点,通过标准套餐型的系列化、组合方式的灵活性和预制构件色彩、肌理的多样化寻求出路,结合新材料、新技术实现不同的建筑风格需求,形成装配式建筑立面的个性化。实践中比较成熟的做法有如下几种:

(1)平面组合的多样化。设计应结合装配式建筑的特点,通过系列标准单元进行丰富的组合,产生一种以统一性为基础的复杂性,带来建筑体型的多样化。

(2)建筑群体的多样化组合。在总平面布局上利用建筑群体布置产生围合空间变化,用标准化单体结合环境设计组合出多样化的群体空间,实现建筑与环境的协调。

(3)利用立面构件的光影效果,改善体型的单调感。阳台虽然在建筑立面中占有的体量不是很大,但其造型凸出,光影效果明显,形式多样,阳台组合的形式不同,形成的立面效果也不尽相同。在布置上呈连续、成组和散点式的效果。同时阳台与自身的功能构件的相配可形成不同风格、不同样式、不同质感属性(图4.2)。在参与立面建筑构图的过程中,作为建筑的从属部分,在造型上需协调与建筑主体的空间关系、样式联系,在色彩及材质关系上需处理与主体间的呼应关系。阳台设计的多样化体现在造型与整个建筑形体形成呼应或者是对比关系。与分隔墙配合可围合立面区域,在视觉上呈现通高的开敞感。

可以充分利用空调板、空调百叶等不同功能构件的进深、面宽、空间位置等实现多样化。预制挂板、空调隔板、百叶、外墙部件及栏杆等非结构构件及部件,以更多个性化手段实现多样化目标。不同的组合方式可以形成丰富的光影关系,用“光”实现建筑之美。图4.3所示为空调板不同的组合方式形成的立面效果。

pagenumber_ebook=70,pagenumber_book=62

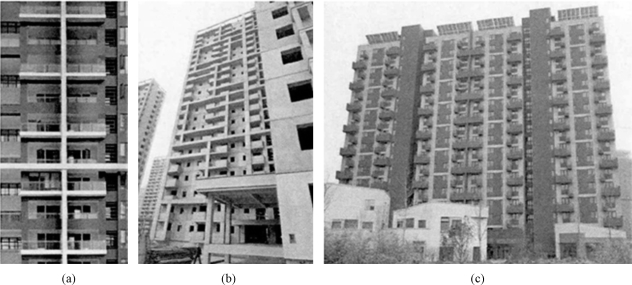

图4.2　阳台不同的组合方式形成的立面效果

(a)通高;(b)内聚;(c)排列

pagenumber_ebook=70,pagenumber_book=62

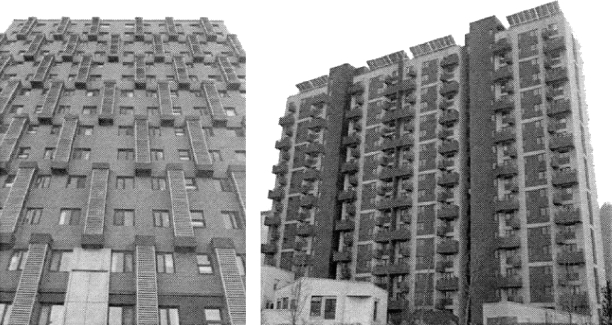

图4.3　空调板不同的组合方式形成的立面效果

(a)空调板单独设置;(b)空调板结合阳台设置
