装配式建筑设计与构造技巧
【摘要】：本章要点了解装配式建筑和现浇式建筑建设流程以及设计流程的差异,掌握装配式建筑设计的原则以及设计要点。装配式建筑的建设流程更全面、更综合、更精细,因此,在传统的设计流程基础上,增加了前期技术策划和预制构件加工图设计两个设计阶段,使得设计流程更加精细化。装配式建筑设计通常采用BIM技术,提高预制构件设计完成度与精确度。图2.2传统建筑和装配式建筑的设计流程比较
本章要点
了解装配式建筑和现浇式建筑建设流程以及设计流程的差异,掌握装配式建筑设计的原则以及设计要点。
装配式建筑相对传统建筑的建设模式和生产方式发生了深刻的变革,在装配式建筑的建设流程中,需要建设、设计、生产和施工各单位精心配合,协同工作。因此,装配式建筑各阶段工作与传统建筑相比较,都呈现出一定的差异性,具有自身的特征(图2.1)。

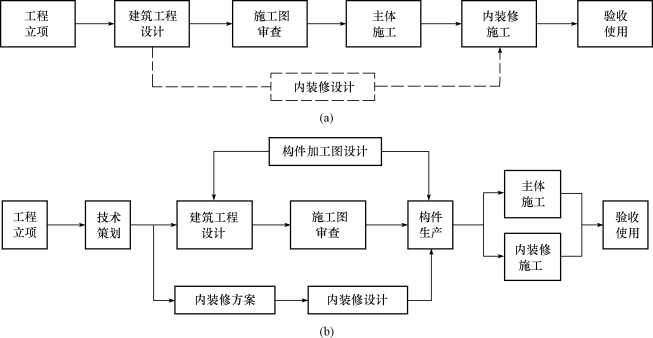

图2.1 传统建筑和装配式建筑的建设流程比较
(a)现浇式建设流程参考图;(b)装配式建设流程参考图
装配式建筑的设计工作,与采用现浇结构的建筑设计工作相比也不尽相同(图2.2),同时,装配式建筑在设计特征方面,还呈现出流程精细化、设计模数化、配合一体化、成本精准化和技术信息化五个方面的特点。
(1)流程精细化。装配式建筑的建设流程更全面、更综合、更精细,因此,在传统的设计流程基础上,增加了前期技术策划和预制构件加工图设计两个设计阶段,使得设计流程更加精细化。
(2)设计模数化。模数化是建筑工业化的基础,通过建筑模数的控制可以实现建筑、构件、部品之间的统一,从模数化协调到模块化组合,进而使预制装配式建筑迈向标准化设计。
(3)配合一体化。在装配式建筑设计阶段,应与各专业和构配件厂家充分配合,做到主体结构、预制构件、设备管线、装修部品和施工组织的一体化协作,优化设计成果。
(4)成本精准化。装配式建筑的设计成果直接作为构配件生产加工的依据,并且在同样的装配率条件下,预制构件的不同拆分方案也会给投资带来较大的变化,因此设计的合理性直接影响项目的成本。
(5)技术信息化。BIM是利用数字技术表达建筑项目几何、物理和功能信息以支持项目全生命期决策、管理、建设、运营的技术和方法。装配式建筑设计通常采用BIM技术,提高预制构件设计完成度与精确度。

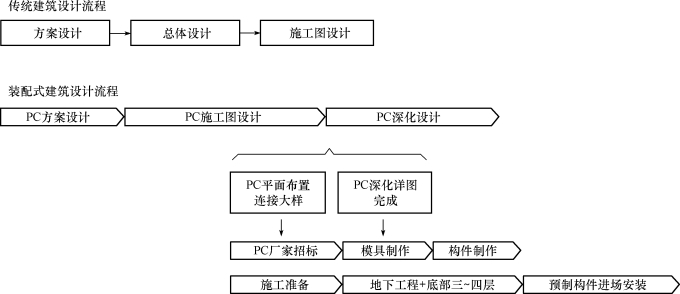

图2.2 传统建筑和装配式建筑的设计流程比较
