天正给水排水标准教程：14.5绘制自动喷淋平面图
【摘要】：按下Ctrl+O组合键，打开配套光盘提供的“第14章/十三层原建筑平面图.dwg”文件，并将尺寸标注所在的“AXIS”图层关闭。图14-35 对话框图14-36 布置喷头结果06 单击“平面消防”→“任意喷头”命令，绘制办公室左下角的储藏室内的喷头图形，结果如图14-37所示。图14-37 绘制储藏室喷头结果图14-38 绘制喷淋管线图14-39 十三层平面图管径标注图14-40 绘制喷头尺寸和喷头距墙尺寸图14-41 布置喷头图形11绘制管线。图14-44 绘制中水立管图14-45 继续绘制喷淋管线15 插入阀门图块。
本节介绍了建筑物内部消防喷头的设置。喷头并不是越多越有利于消防工作的进行。过多的消防喷头，会造成给水系统的负担，所以应该按照国家标准的防火设计规范来安排消防喷头的数量以及安装尺寸。
01 打开素材文件。按下Ctrl+O组合键，打开配套光盘提供的“第14章/十三层原建筑平面图.dwg”文件，并将尺寸标注所在的“AXIS”图层关闭。

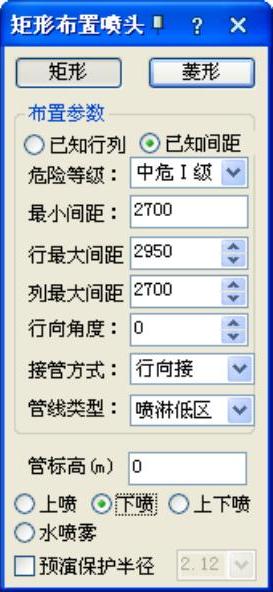

02 布置喷头。单击“平面消防”→“矩形喷头”命令，在弹出的【矩形布置喷头】对话框中设置参数，结果如图14-33所示。
03 在绘图区中分别指定房间的左上角点和右下角点，使用矩形布置命令布置喷头的结果如图14-34所示。
图14-33 【矩形布置喷头】对话框
图14-34 矩形布置喷头结果
04 单击“平面消防”→“任意喷头”命令，系统弹出【任意布置喷头】对话框，设置参数如图14-35所示。
05 根据命令行的提示，分别点取参考点和喷头的插入点，布置喷头的结果如图14-36所示。
图14-35 【任意布置喷头】对话框
图14-36 布置喷头结果
06 单击“平面消防”→“任意喷头”命令，绘制办公室左下角的储藏室内的喷头图形，结果如图14-37所示。
07 绘制管线。在命令行中输入HZGX命令按回车键，在弹出的【管线】对话框中单击“喷淋”按钮；根据命令行的提示，分别指定管线的起点和终点，绘制管线的结果如图14-38所示。

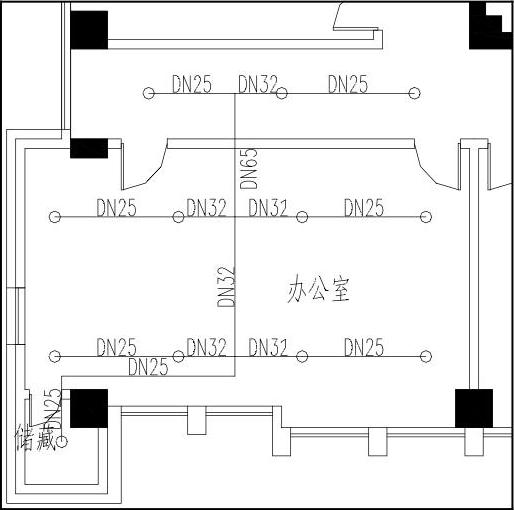

08 管径标注。在命令行中输入GJBZ命令按回车键，系统弹出【管径】对话框；在其中设置参数，在绘图区中点取待标注的管线，绘制管径标注的结果如图14-39所示。

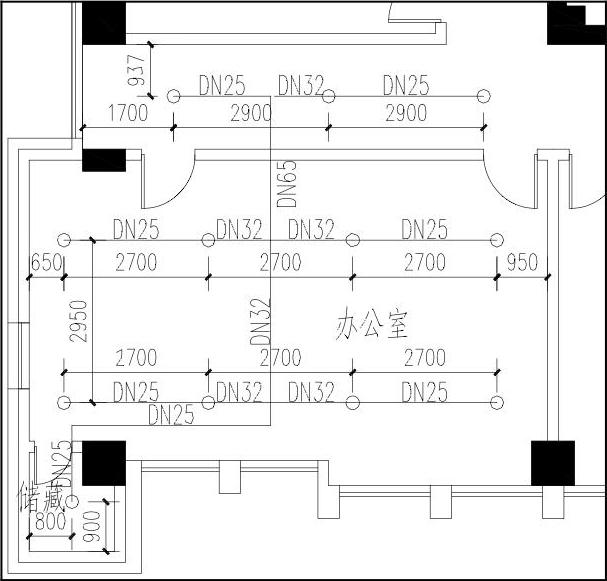

09 喷头尺寸。单击“平面消防”→“喷头尺寸”命令，在绘图区中点取待标注的喷头，即可绘制喷头尺寸；单击“尺寸标注”→“逐点标注”命令，绘制喷头距墙尺寸，结果如图14-40所示。

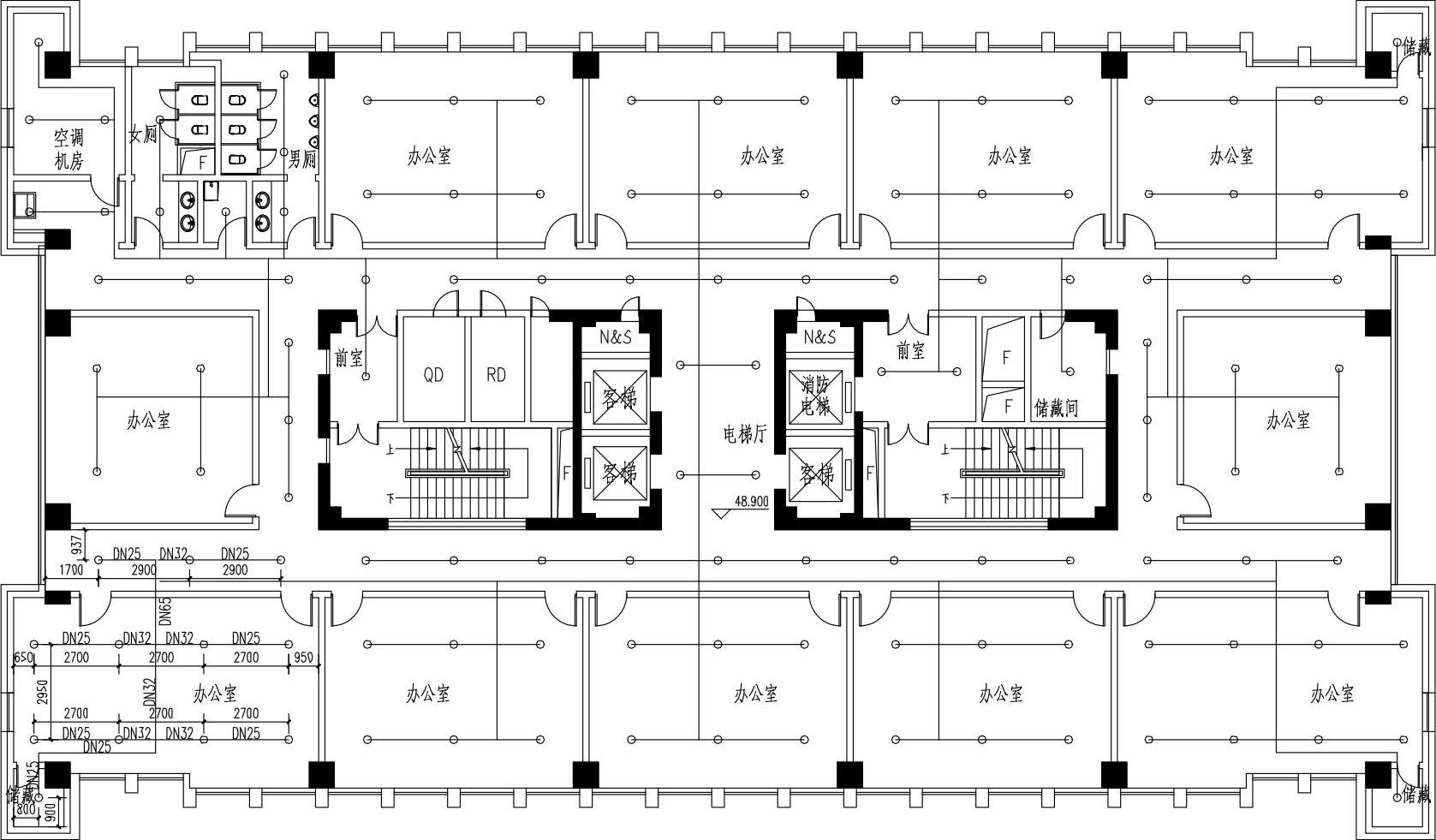

10 单击“平面消防”→“矩形喷头”命令、“平面消防”→“任意喷头”命令，在平面图中布置喷头图形，结果如图14-41所示。
图14-37 绘制储藏室喷头结果
图14-38 绘制喷淋管线
图14-39 十三层平面图管径标注
图14-40 绘制喷头尺寸和喷头距墙尺寸
图14-41 布置喷头图形
11绘制管线。在命令行中输入HZGX命令按回车键，在弹出的【管线】对话框中单击“喷淋”按钮；根据命令行的提示，分别指定管线的起点和终点，绘制管线的结果如图14-42所示。
图14-42 绘制喷洒平面图管线

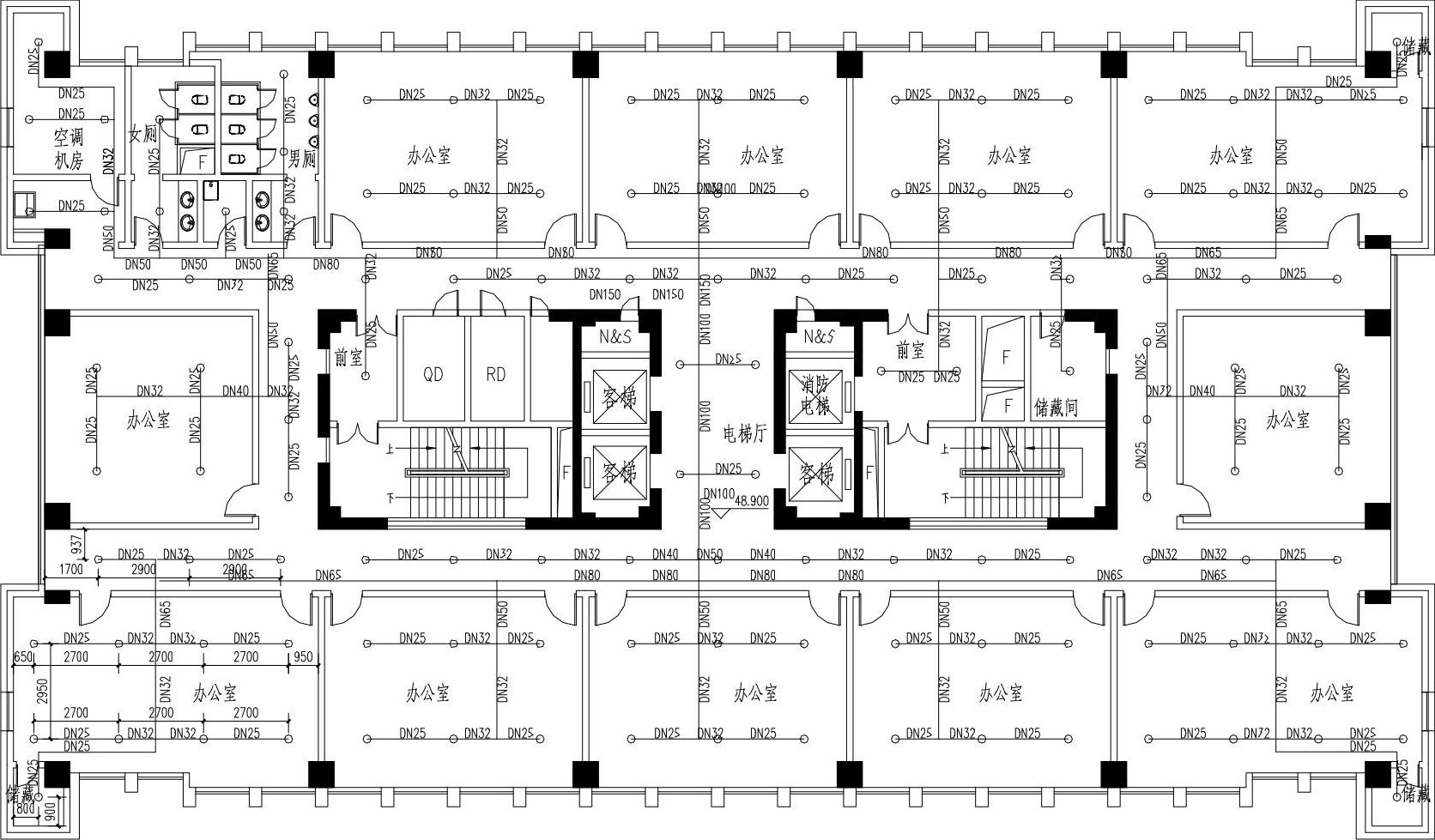

12 管径标注。在命令行中输入GJBZ命令按回车键，系统弹出【管径】对话框；在其中设置参数，在绘图区中点取待标注的管线，绘制管径标注的结果如图14-43所示。
图14-43 绘制十三层平面图管径标注结果

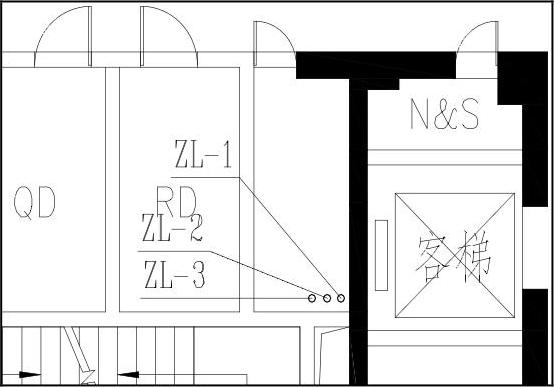

13 绘制立管。在命令行中输入LGBZ命令按回车键，在弹出的【立管】对话框中单击“中水”按钮；在绘图区中定义立管的插入点，绘制结果如图14-44所示。

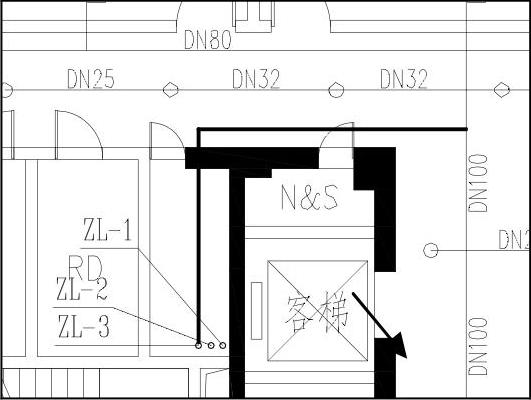

14 绘制管线。在命令行中输入HZGX命令按回车键，在弹出的【管线】对话框中单击“喷淋”按钮；根据命令行的提示，分别指定管线的起点和终点，绘制管线的结果如图14-45所示。
图14-44 绘制中水立管
图14-45 继续绘制喷淋管线

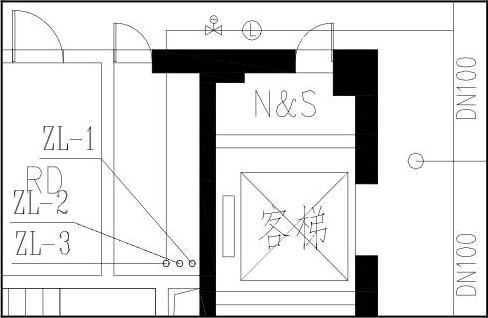

15 插入阀门图块。单击“图库图层”→“图库管理”命令，系统弹出【天正图库管理系统】对话框，在其中选择电动阀、水流指示器图块；在绘图区中点取插入点，结果如图14-46所示。
图14-46 插入电动阀、水流指示器图块

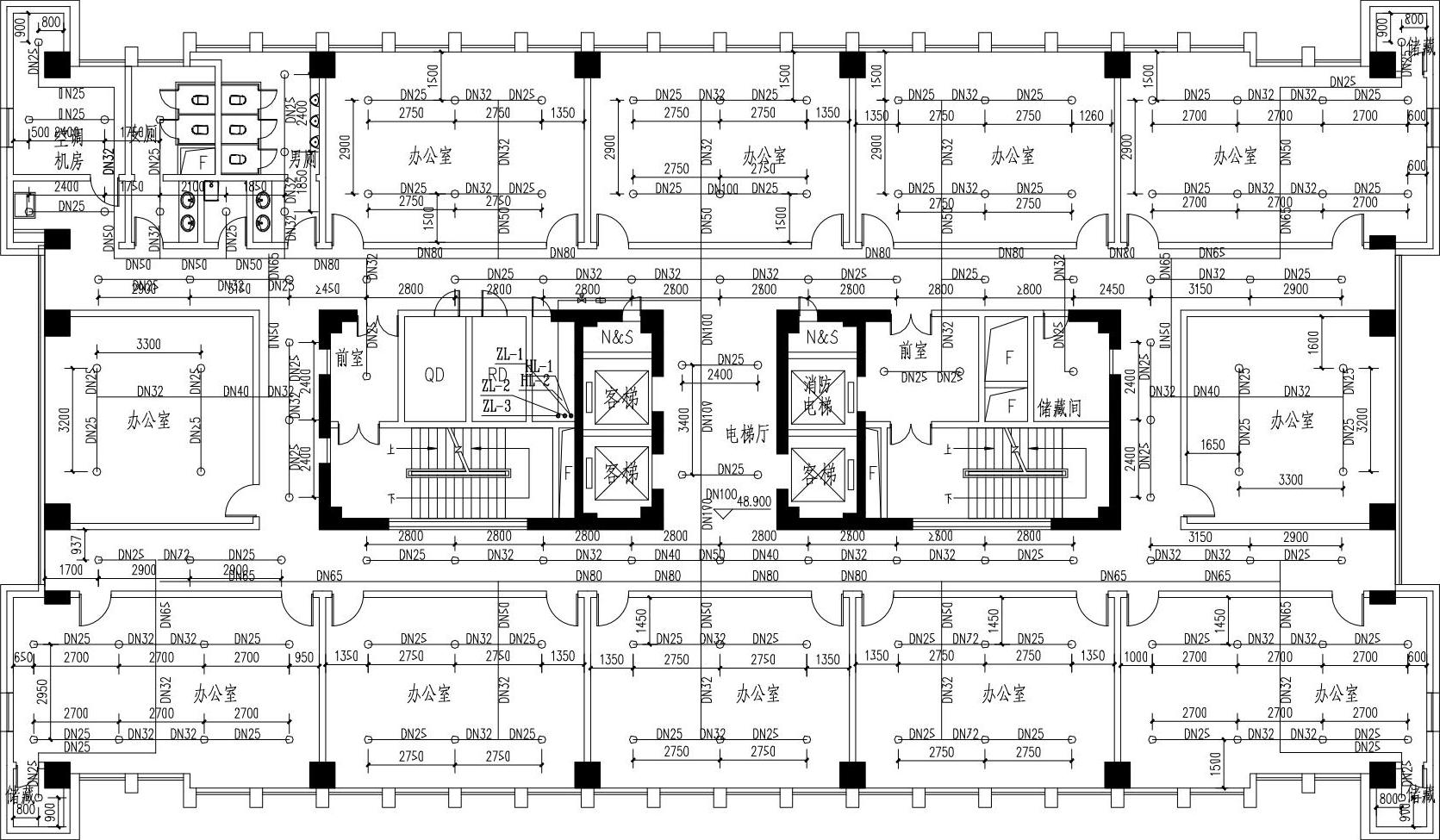

16 喷头尺寸。单击“平面消防”→“喷头尺寸”命令，在绘图区中点取待标注的喷头，即可绘制喷头尺寸；单击“尺寸标注”→“逐点标注”命令，绘制喷头距墙尺寸，结果如图14-47所示。
图14-47 平面图喷头尺寸和喷头距墙尺寸
17 绘制图名标注。单击“专业标注”→“图名标注”命令，在系统弹出的【图名标注】对话框中定义标注参数；根据命令行的提示，在绘图区中点取图名标注的插入点，绘制结果如图14-48所示。
图14-48 图名标注
