本小节为读者介绍卫生间给水系统图的绘制。

01 绘制给水管线。调用L【直线】命令,绘制地面线;在命令行中输入HZGX命令按回车键,在弹出的【管线】对话框中单击“给水”按钮,绘制给水管线的结果如图14-20所示。

02 绘制热给水管线。在命令行中输入HZGX命令按回车键,在弹出的【管线】对话框中单击“热给水”按钮,绘制热给水管线的结果如图14-21所示。

03 绘制给水管线。在命令行中输入HZGX命令按回车键,绘制给水管线的结果如图14-22所示。

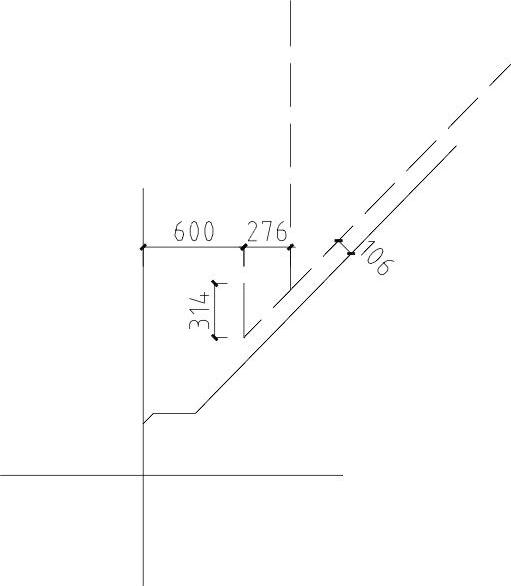

图14-20 绘制系统图给水管线


图14-21 绘制热给水管线

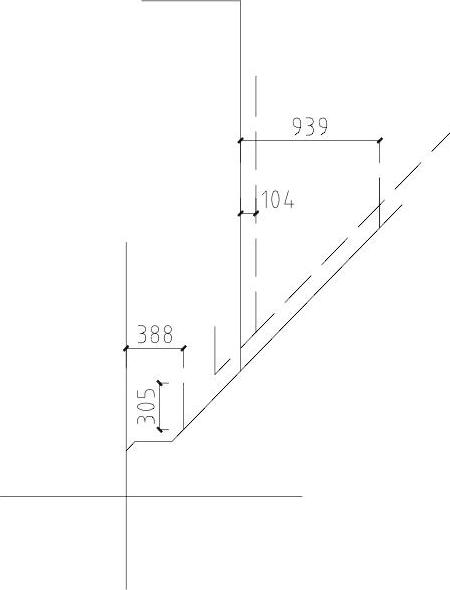

图14-22 继续绘制给水管线

04 插入给水附件图块。单击“图库图层”→“图库管理”命令,系统弹出【天正图库管理系统】对话框,在其中选择给水附件图块;在绘图区中点取插入点,结果如图14-23所示(可适当延长管线,以便留出足够的空间插入给水附件图块)。

05 绘制接热水器的给水管线。在命令行中输入HZGX命令按回车键,绘制给水管线,结果如图14-24所示。

06 管径标注。在命令行中输入GJBZ命令按回车键,在弹出的【管径】对话框中单击“自动读取”按钮;在绘图区中点取待标注的管线,绘制管径标注的结果如图14-25所示。

07 引出标注。单击“专业标注”→“引出标注”命令,在弹出的【引出标注】对话框中定义标注参数;根据命令行的提示在绘图区中指定标注的各点,绘制引出标注的结果如图14-26所示。

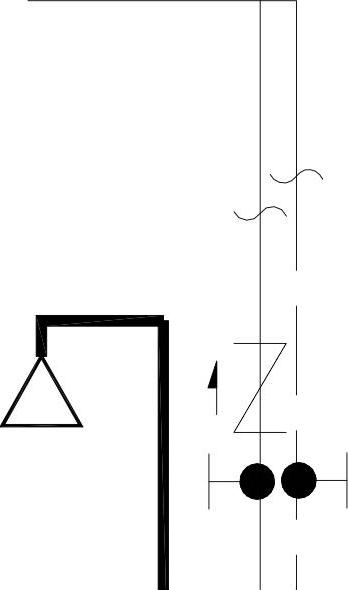

图14-23 插入给水附件图块


图14-24 绘制接热水器给水管线

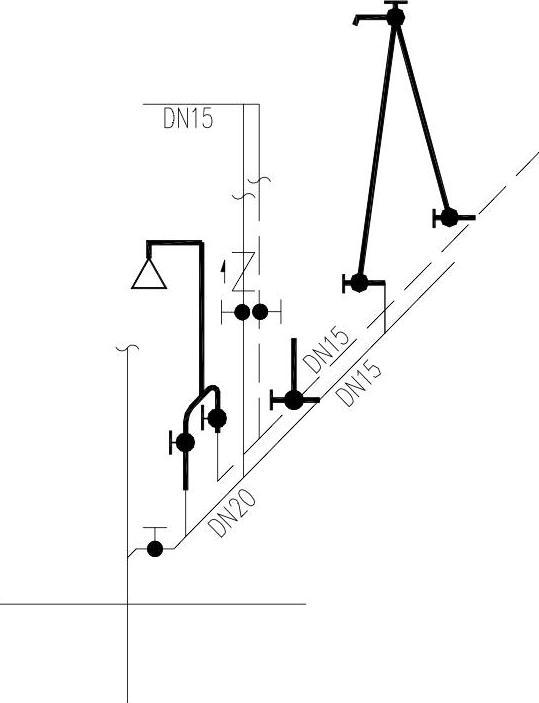

图14-25 管径标注

08 标高标注。单击“专业标注”→“单注标高”命令,在弹出的【单注标高】对话框中定义标高参数;在绘图区中分别指定标高点、标高方向,绘制标高标注的结果如图14-27所示。

09 绘制图名标注。单击“专业标注”→“图名标注”命令、“文字表格”→“单行文字”命令,绘制图名标注和文字标注,结果如图14-28所示。

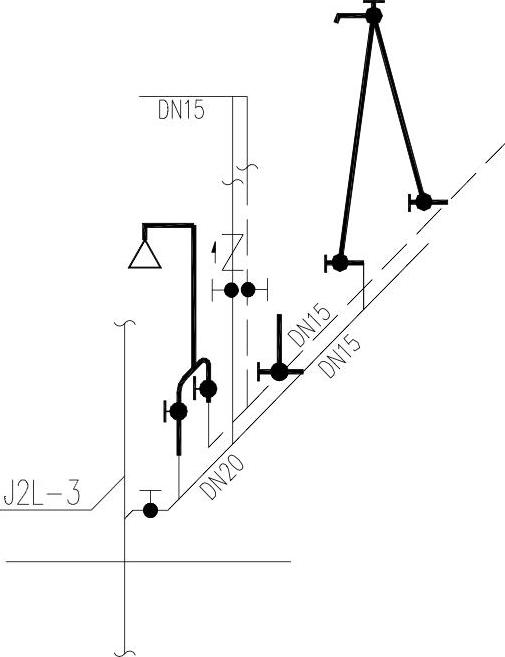

图14-26 引出标注

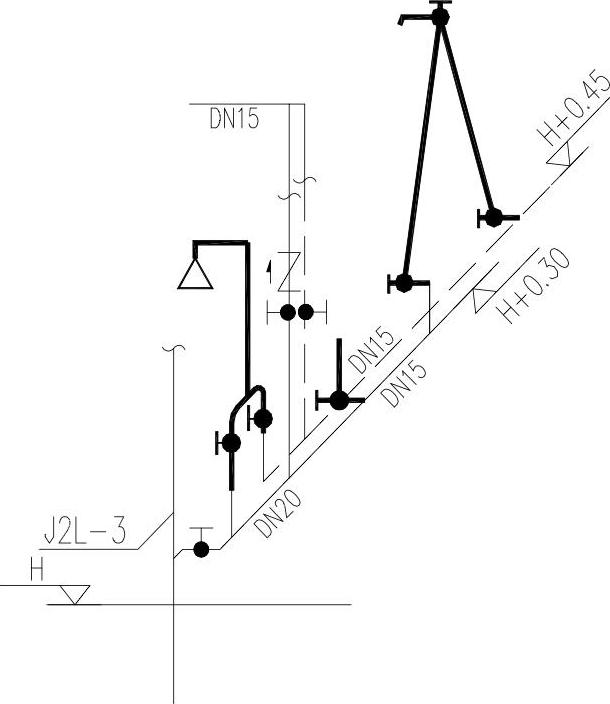

图14-27 标高标注

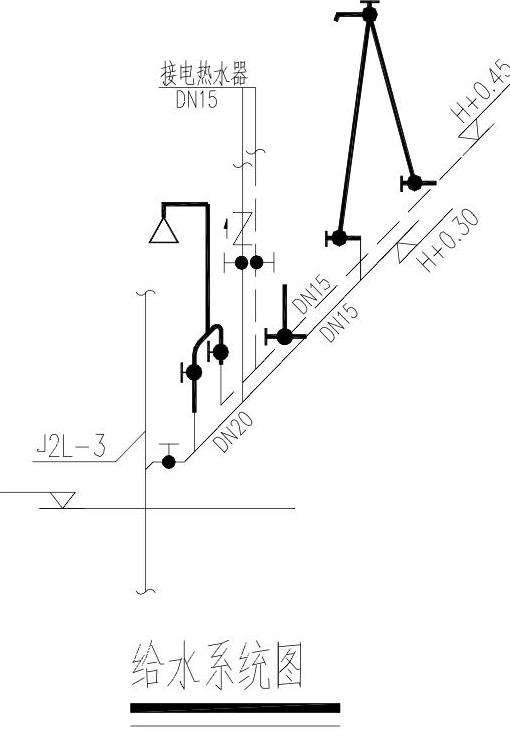

图14-28 图名标注
