TWT2014天正给水排水标准教程-绘制卫生间水排水平面图
【摘要】：卫生间的给水排水系统是建筑物中给水排水系统中最重要的一环。因为在卫生间内，人们需要使用大量的水，并且同时会产生污水、废水，因此在设计卫生间的给水排水系统要十分留意。单击“建筑”→“布置洁具”命令，在弹出的对话框中选定待插入的洁具图形，将其调入平面图的结果如图14-13所示。单击“图库图层”→“图库管理”命令，系统弹出对话框，在其中选择截止阀图块；在绘图区中点取插入点，结果如图14-18所示。08 绘制图名标注。
卫生间的给水排水系统是建筑物中给水排水系统中最重要的一环。因为在卫生间内，人们需要使用大量的水，并且同时会产生污水、废水，因此在设计卫生间的给水排水系统要十分留意。稍有不慎，就会影响到人们的日常使用。
01 打开素材文件。按下Ctrl+O组合键，打开配套光盘提供的“第14章/卫生间原建筑平面图.dwg”文件，结果如图14-12所示。
02 布置洁具。单击“建筑”→“布置洁具”命令，在弹出的【天正洁具】对话框中选定待插入的洁具图形，将其调入平面图的结果如图14-13所示。
03 绘制立管管线。在命令行中输入LGBZ命令按回车键，在弹出的【立管】对话框中分别单击“污水”“给水”按钮，在绘图区中指定立管的插入点，绘制立管的结果如图14-14所示。

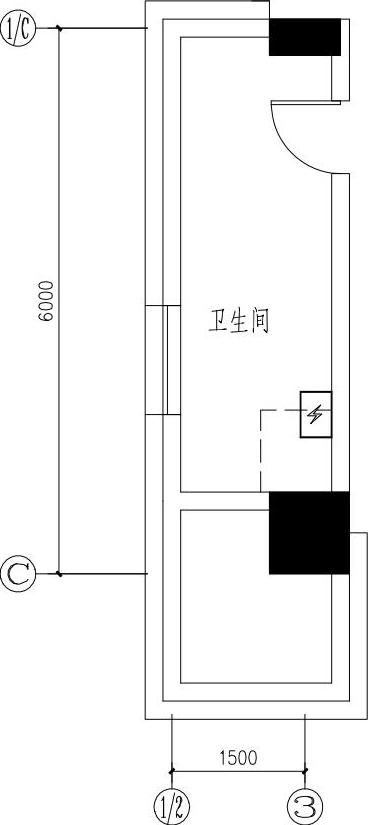

图14-12 打开卫生间对建筑平面素材

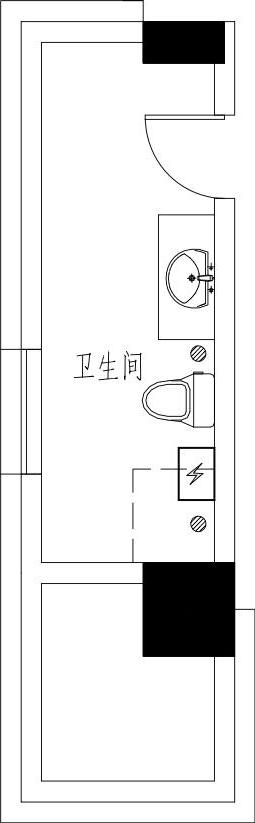

图14-13 布置卫生间洁具
04 绘制管线。在命令行中输入HZGX命令按回车键，在弹出的【管线】对话框中分别单击“给水（J）”“热给水（RJ）”“污水（W）”按钮，在绘图区中绘制立管与洁具的管线连接，结果如图14-15所示。
05 插入给水附件图形。在命令行中输入GSFJ命令按回车键，系统弹出【给水附件】对话框；在其中的“附件类型”对话框中选择“水龙头”图形，如图14-16所示。
06 根据命令行的提示，在管线上指定附件的插入点，绘制结果如图14-17所示。
07 插入截止阀图块。单击“图库图层”→“图库管理”命令，系统弹出【天正图库管理系统】对话框，在其中选择截止阀图块；在绘图区中点取插入点，结果如图14-18所示（可适当移动给水立管，以便腾出足够的空间插入截止阀图块）。
08 绘制图名标注。单击“专业标注”→“图名标注”命令，绘制图名标注；单击“专业标注”→“引出标注”命令，绘制文字标注，结果如图14-19所示。

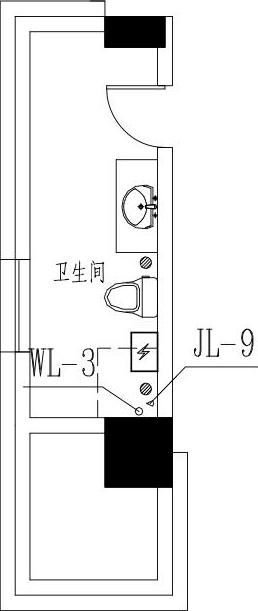

图14-14 绘制卫生间立管管线

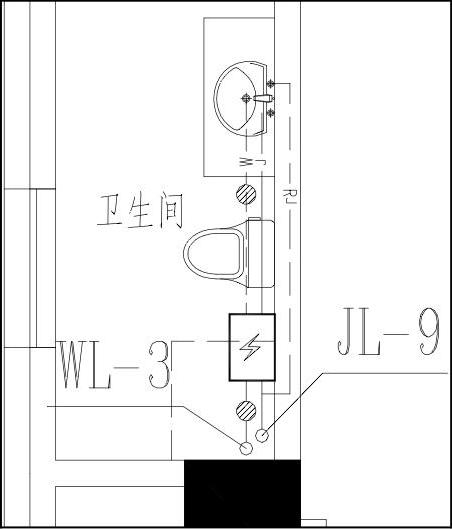

图14-15 绘制管线

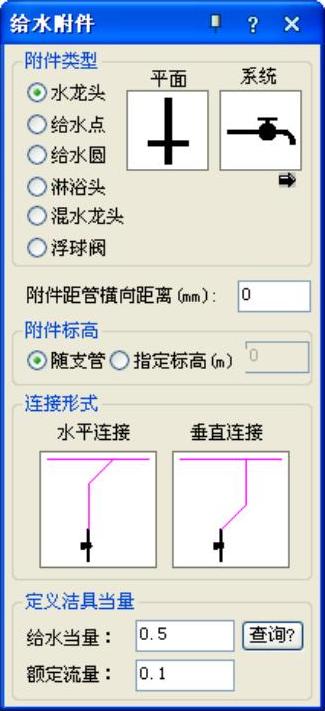

图14-16 选择水龙头图形
图14-17 插入水龙头图形

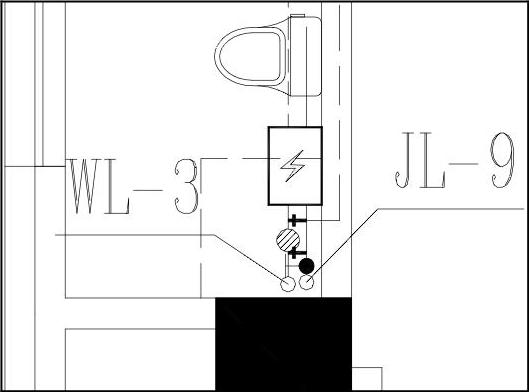

图14-18 卫生间插入截止阀图块

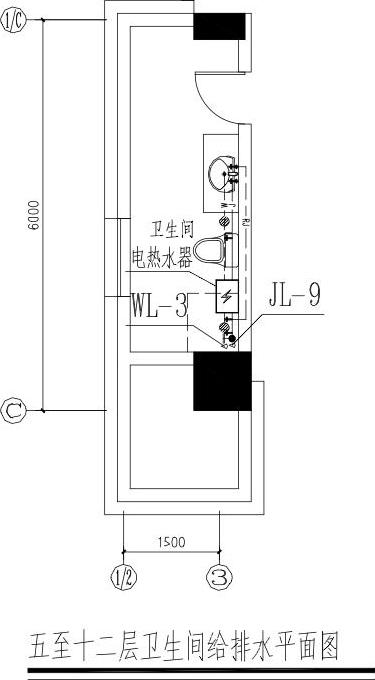

图14-19 图名标注
