本节主要介绍卫生间给水排水系统平面图的绘制方法。可以先绘制管线，再绘制给水排水设备，然后将设备、洁具与管线连接；再将卫生间内的给水排水管线与建筑物总的给水排水管道相连接即可。

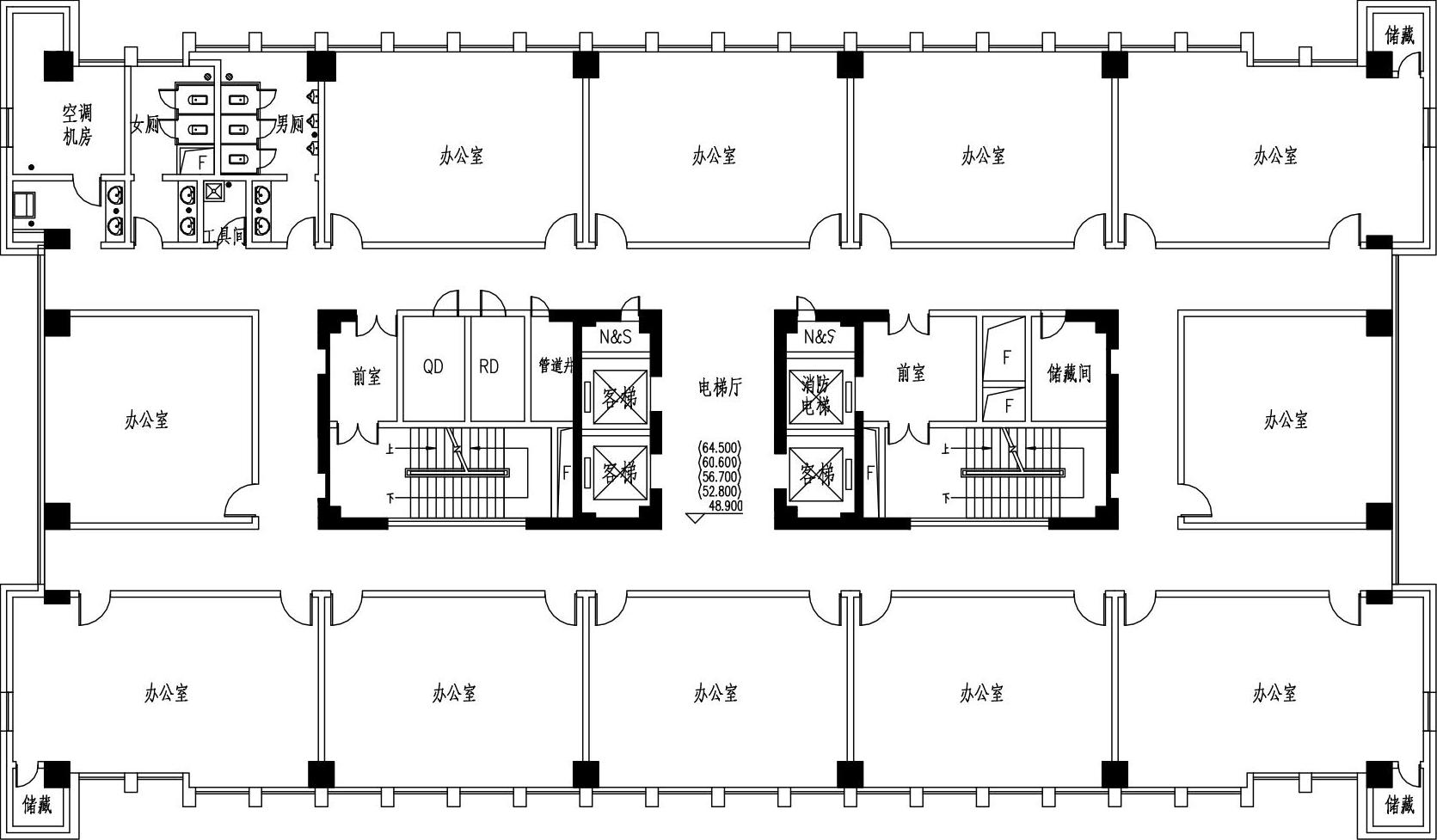

01 打开素材文件。按下Ctrl+O组合键，打开配套光盘提供的“第14章/十三至十七层原建筑平面图.dwg”文件，并将尺寸标注所在的“AXIS”图层关闭，结果如图14-1所示。
图14-1 打开十三至十七层建筑平面图

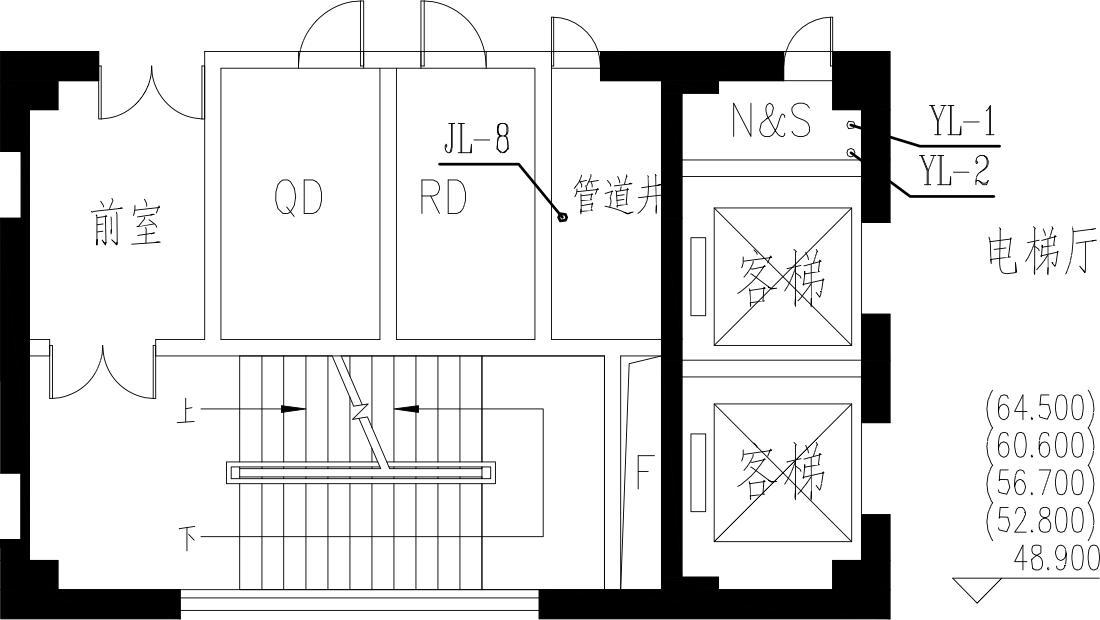

02 绘制立管管线。在命令行中输入LGBZ命令按回车键，在弹出的【立管】对话框中分别单击“污水”“给水”按钮，在绘图区中指定立管的插入点，绘制立管的结果如图14-2 所示（给水管线没有绘制编号）。

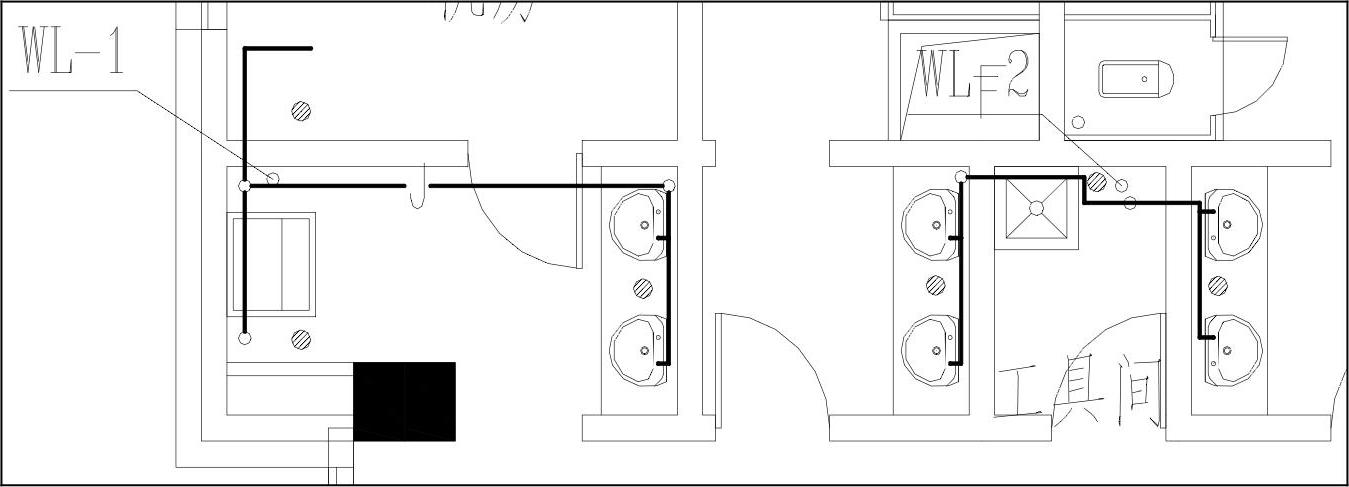

03 绘制给水管线。在命令行中输入HZGX命令，在弹出的【管线】对话框，单击“给水”按钮，在绘图区中指定管线的起点和终点，绘制洗脸盆与给水立管之间的管线连接的结果如图14-3所示。

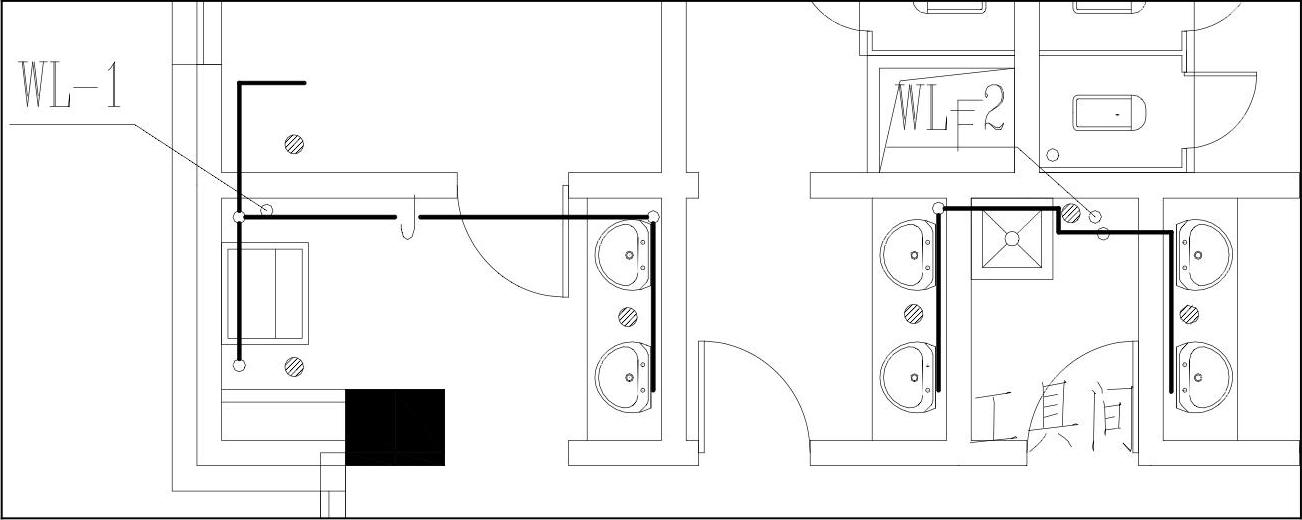

04 管连洁具。在命令行中输入GLJJ命令按回车键，根据命令行的提示，分别选择支管和待连接支管的洁具，完成管连洁具命令的操作如图14-4所示。
图14-2 绘制十三至十七层立管管线
图14-3 绘制十三至十七层给水管线
图14-4 管连洁具

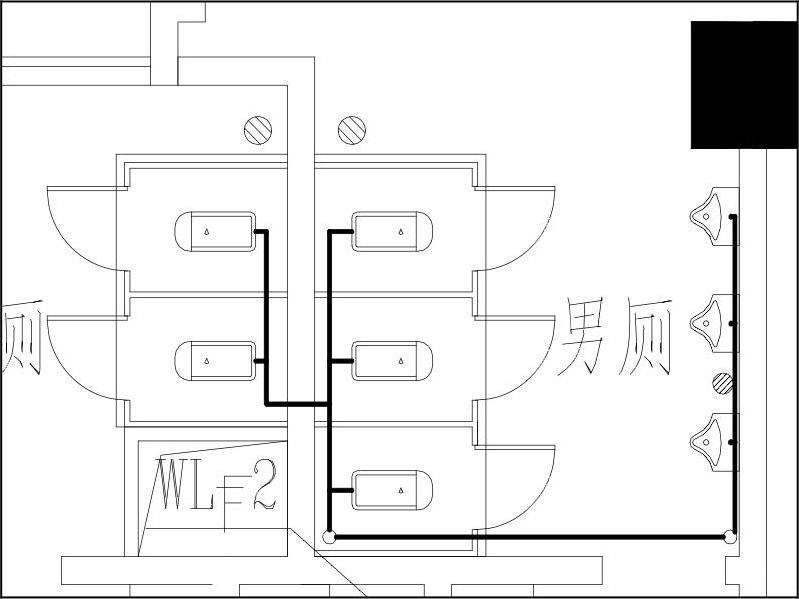

05 调用HZGX命令和GLJJ命令，完成坐便器和小便器与给水管线的连接的结果如图14-5所示。
06 插入截止阀图块。单击“图库图层”→“图库管理”命令，系统弹出【天正图库管理系统】对话框，在其中选择截止阀图块；在绘图区中点取插入点，结果如图14-6所示。
图14-5 绘制管线及管连洁具结果
图14-6 插入截止阀图块
07 绘制污水管线。在命令行中输入HZGX命令，在弹出的【管线】对话框，单击“污水”按钮，在绘图区中指定管线的起点和终点，绘制洗脸盆与污水立管之间的管线连接的结果如图14-7所示。
图14-7 绘制十三至十七层污水管线
08 绘制立管管线。在命令行中输入LGBZ命令按回车键，在弹出的【立管】对话框中分别单击“雨水”“给水”按钮，在绘图区中指定立管的插入点，绘制立管的结果如图14-8所示。
图14-8 绘制雨水、给水立管管线

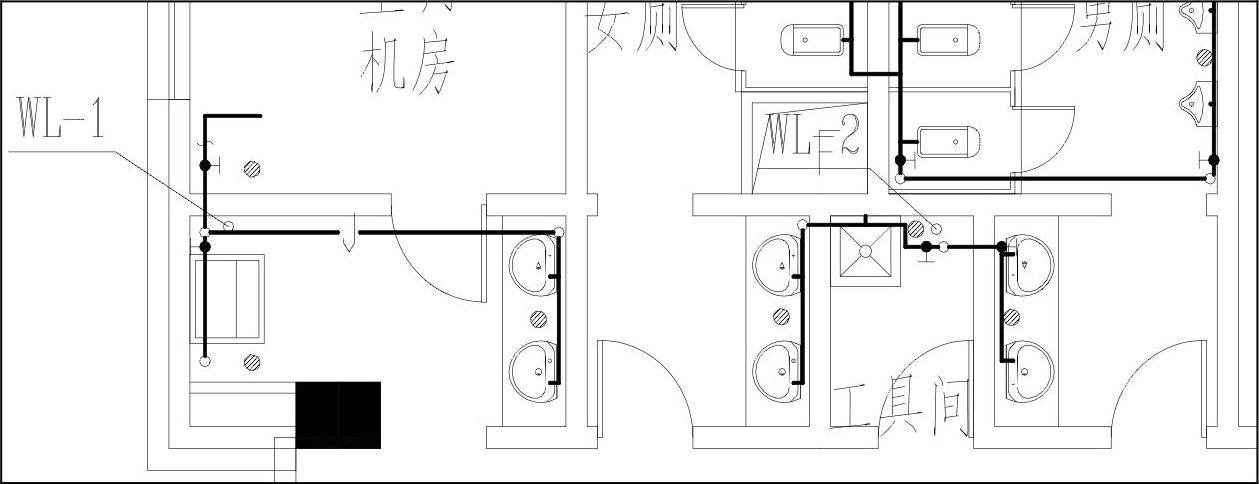

09 绘制给水管线。在命令行中输入HZGX命令，在弹出的【管线】对话框中，单击“给水”按钮，在绘图区中指定管线的起点和终点，即可完成给水管线的绘制；单击“图库图层”→“图库管理”命令，将截止阀图块调入平面图中，结果如图14-9所示。
图14-9 绘制给水管线和插入截止阀结果
10 文字标注。单击“文字表格”→“单行文字”命令，在弹出的【单行文字】对话框中定义标注文字；根据命令行的提示，在绘图区中点取插入点，绘制文字标注的结果如图14-10所示。

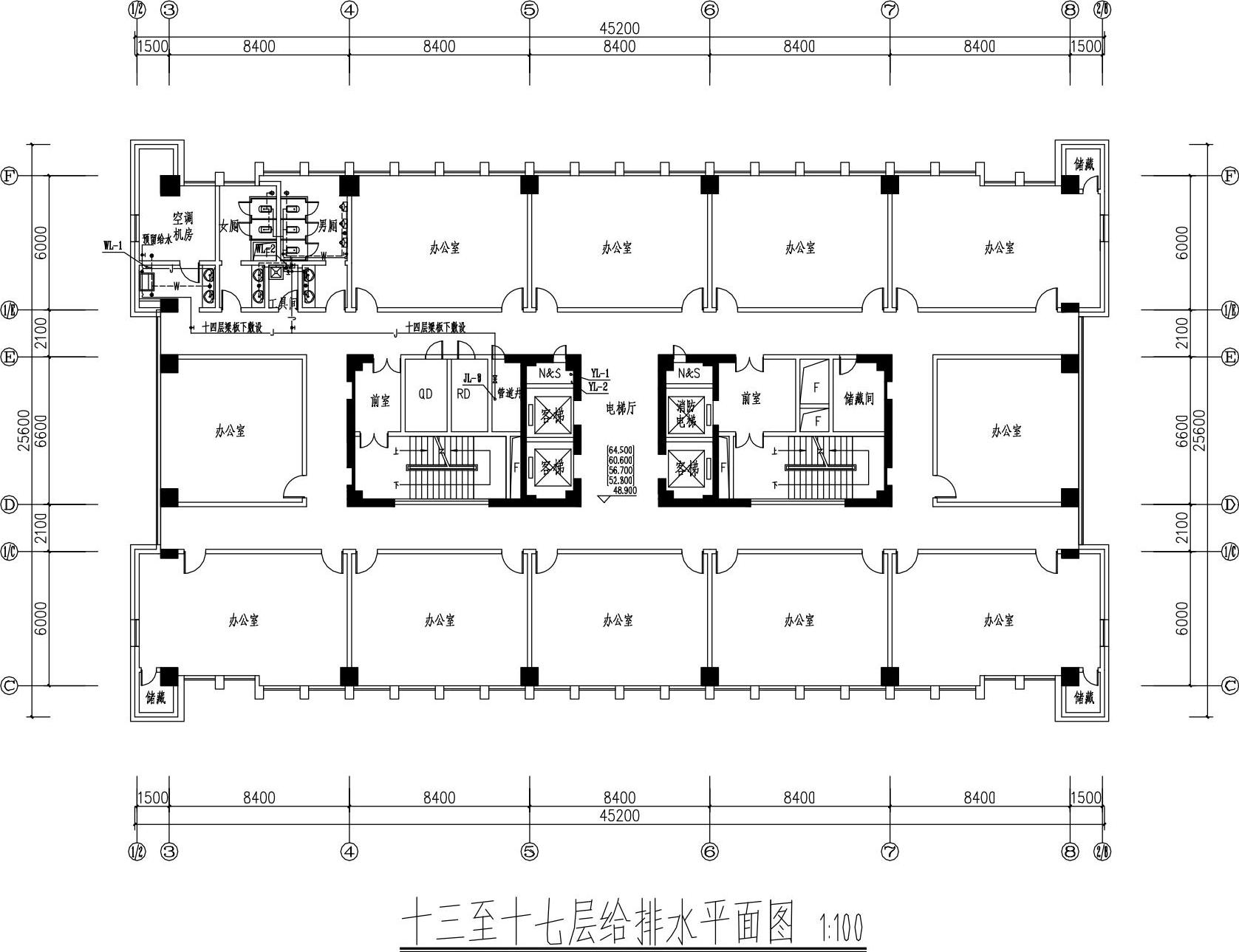

11 绘制图名标注。单击“专业标注”→“图名标注”命令，在系统弹出的【图名标注】对话框中定义图名和比例参数；根据命令行的提示，在绘图区中点取图名标注的插入点，绘制结果如图14-11所示。
图14-10 绘制十三至十七层文字标注
图14-11 十三至十七层给水排水平面图图名标注
