卫生间大样图主要表达卫生给水和排水系统的具体设计细则。一般说来,给水附件需要连接卫生间全部的用水设备;而排水设备却不一定要全部连接用水设备。排水设备要与洗手盆、坐便器(蹲便器)、浴缸等产生废水的设备连接。

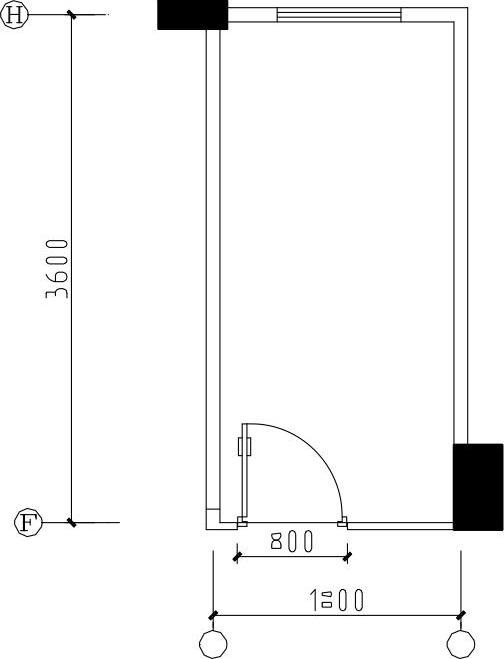

01 打开素材文件。按下Ctrl+O组合键,打开配套光盘提供的“第13章/卫生间4原建筑平面图.dwg”文件,结果如图13-91所示。

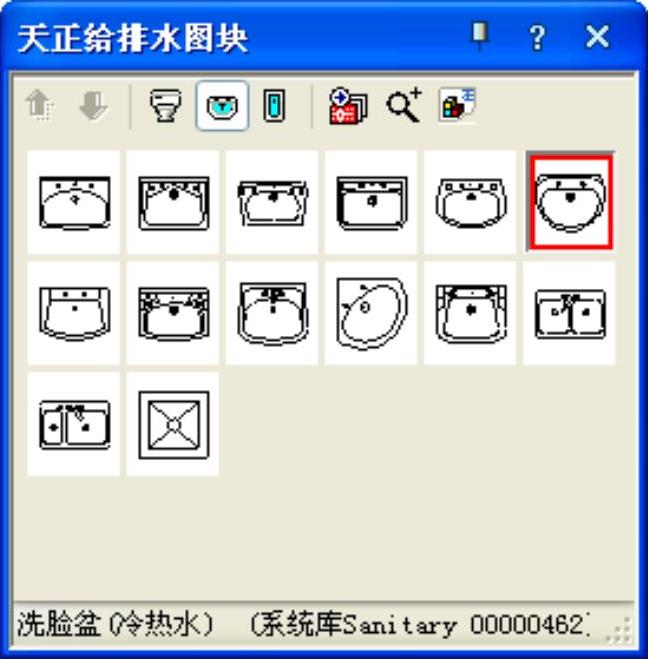

02 布置洁具。单击“平面”→“任意洁具”命令,系统弹出【天正给水排水图块】对话框,在其中选择洗脸盆图形,结果如图13-92所示。
图13-91 打开素材文件
图13-92 选择洗脸盆图形
03 命令行提示如下:
命令:RYJJ
请指定洁具的插入点[90°旋转(A)/左右翻转(F)/放大(E)/缩小(D)/距墙距离(C)/替换(P)]<退出>:A //输入A,将图形90°翻转;
请指定洁具的插入点[90°旋转(A)/左右翻转(F)/放大(E)/缩小(D)/距墙距离(C)/替换(P)]<退出>:E //输入E,将图形放大一倍,点取图形的插入点,绘制结果如图13-93所示。
04 重复操作,继续将蹲便器以及淋浴喷头调入平面图中,结果如图13-94所示。
图13-93 插入洗脸盆图形
图13-94 调入蹲便器、沐浴喷头图块

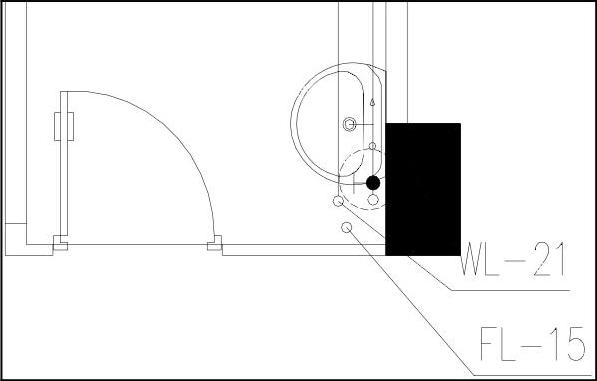

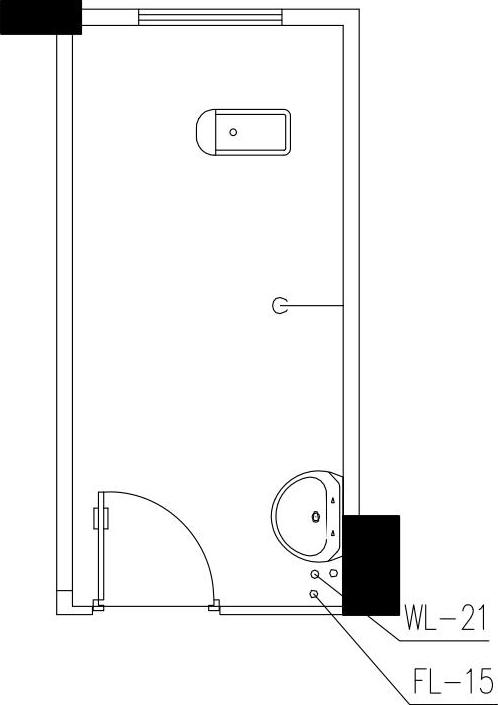

05 绘制立管管线。在命令行中输入LGBZ命令按回车键,在弹出的【立管】对话框中分别单击“给水”“废水”“污水”按钮,在绘图区中点取立管的插入基点,绘制立管的结果如图13-95所示(给水水管没有绘制编号)。
06 绘制污水管线。在命令行中输入HZGX命令按回车键,在弹出的【管线】对话框中单击“污水”按钮,绘制连接污水立管和蹲便器的平面管线,结果如图13-96所示。
07 绘制给水管线。在命令行中输入HZGX命令按回车键,在弹出的【管线】对话框中单击“给水”按钮,绘制连接给水立管和洗脸盆以及蹲便器的平面管线,结果如图13-97所示。
图13-95 绘制卫生间立管管线
图13-96 绘制卫生间管线
图13-97 绘制给水管线
08 插入截止阀图块。单击“图库图层”→“图库管理”命令,在【天正图库管理系统】对话框中选定截止阀图块;并将选定的截止阀图形插入至图形中,结果如图13-98所示。

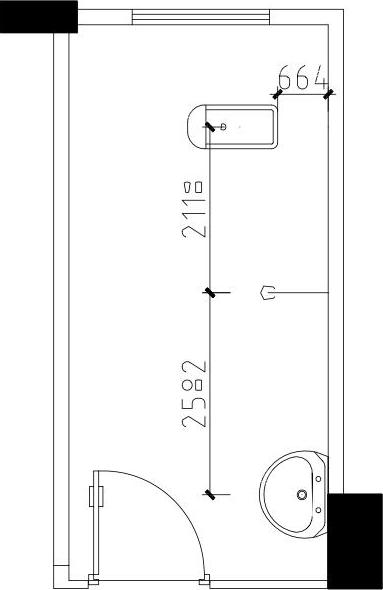

09 尺寸标注。单击“尺寸标注”→“逐点标注”命令,绘制洁具间的间隔尺寸,结果如图13-99所示。
图13-98 插入截止阀图块
图13-99 逐点标注

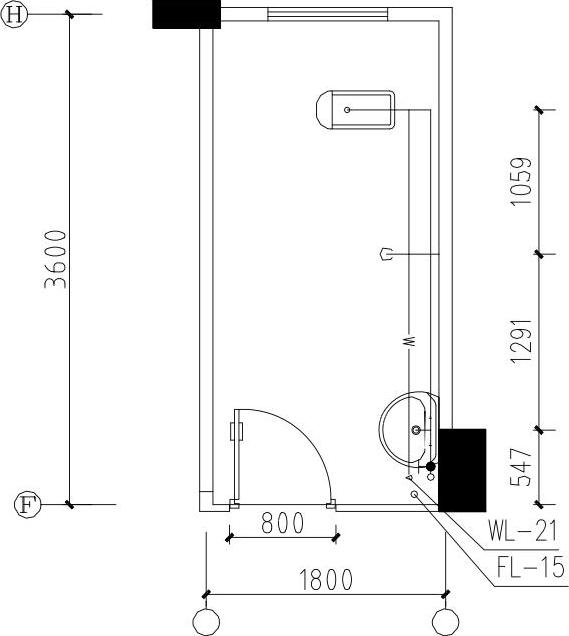

10 因为详图是在原图的基础上放大两倍绘制的,所以要将尺寸标注更改。双击绘制完成的尺寸标注,即可进入在位编辑状态,在其中修改尺寸标注文字,按下回车键即可完成操作,结果如图13-100所示。

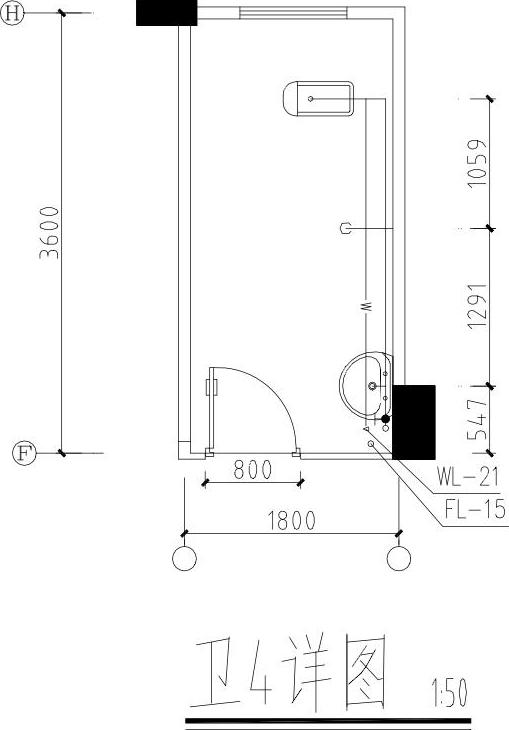

11 绘制图名标注。单击“专业标注”→“图名标注”命令,在弹出的【图名标注】对话框中定义图名和比例参数,根据命令行的提示,在系统图的下方点取图名的标注位置,绘制图名标注的结果如图13-101所示。
图13-100 更改尺寸标注
图13-101 图名标注
