排水系统图表明房屋的污水、废水排泄系统的设计。管线的设计与排水附件的安装,不仅需要符合建筑物的特点,还要与使用的人数相关。
01 调用CO【复制】命令,移动复制一份消火栓系统原理图至一旁;调用E【删除】命令,删除除了标高标注、文字标注以及楼面线以外的图形。
02 连注标高。单击“专业标注”→“连注标高”命令,在弹出的【标高标注】对话框中定义标高参数,在绘图区中点取标注点和标高方向,绘制标高标注的结果如图13-77所示。
03 绘制污水管线。在命令行中输入HZGX命令按回车键,在弹出的【绘制管线】对话框中单击“污水”按钮,在绘图区中分别点取管线的起点和终点,绘制污水管线的结果如图13-78所示。
04 重复调用HZGX命令,绘制雨水管线和其他管线,结果如图13-79所示。

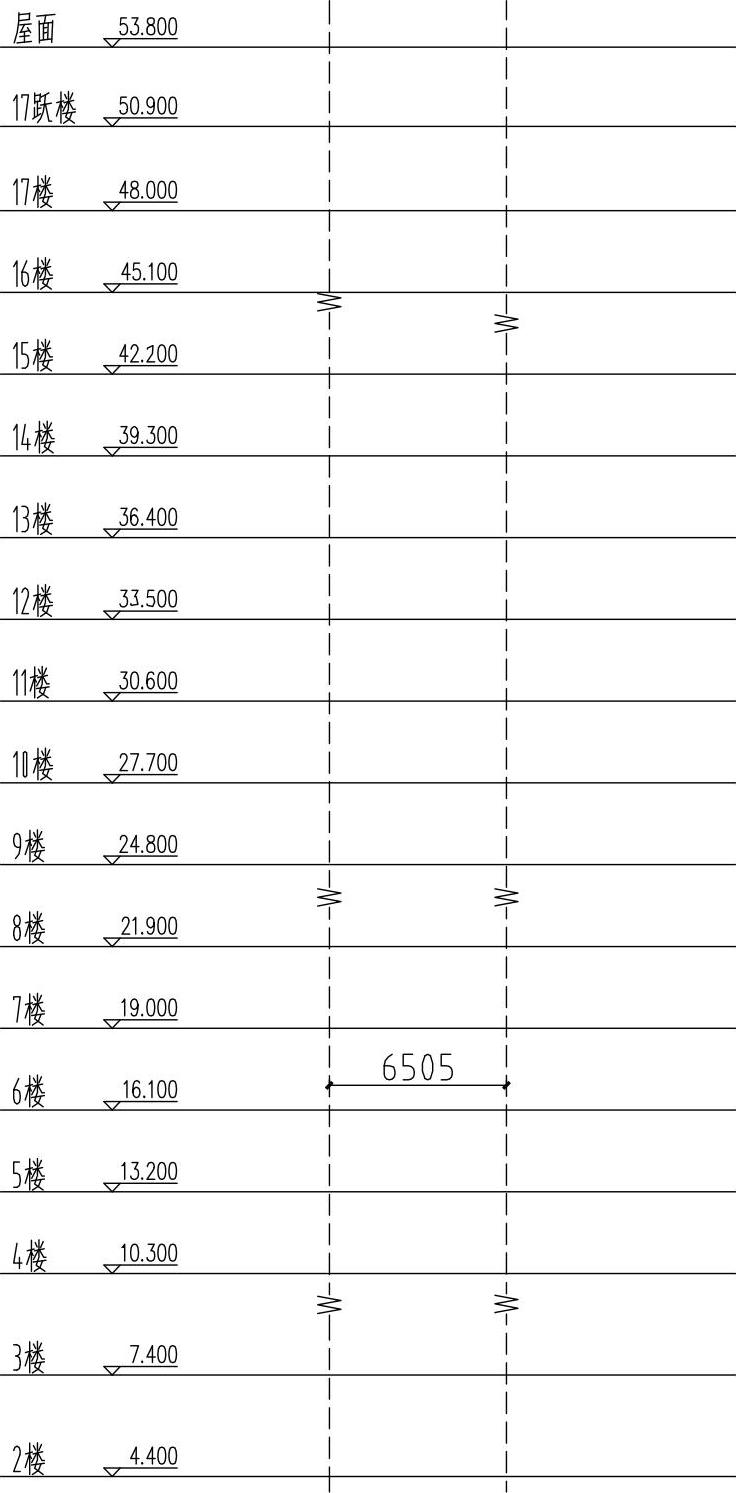

图13-77 标高标注
图13-78 绘制排水系统污水管线
图13-79 绘制排水系统管线结果
05 管线文字为“T”的管线的性质为镀锌管,可以在绘制任意种类的管线后;双击该管线,在弹出的【修改管线】对话框中编辑“更改图层”“更改管材”参数,如图13-80所示;单击“确定”按钮关闭对话框,即可完成其他类型管线的绘制。
06 编辑管线。调用O【偏移】命令、TR【修剪】命令,偏移并修剪污水管线以及雨水管线,绘制结果如图13-81所示。

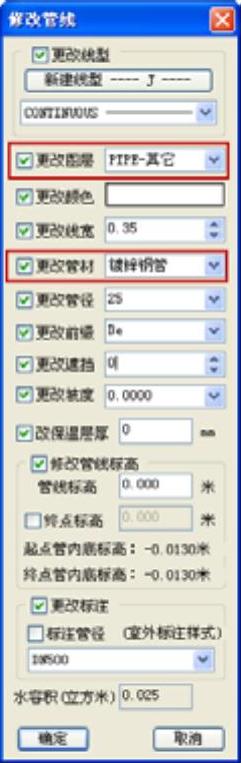

图13-80 【修改管线】对话框

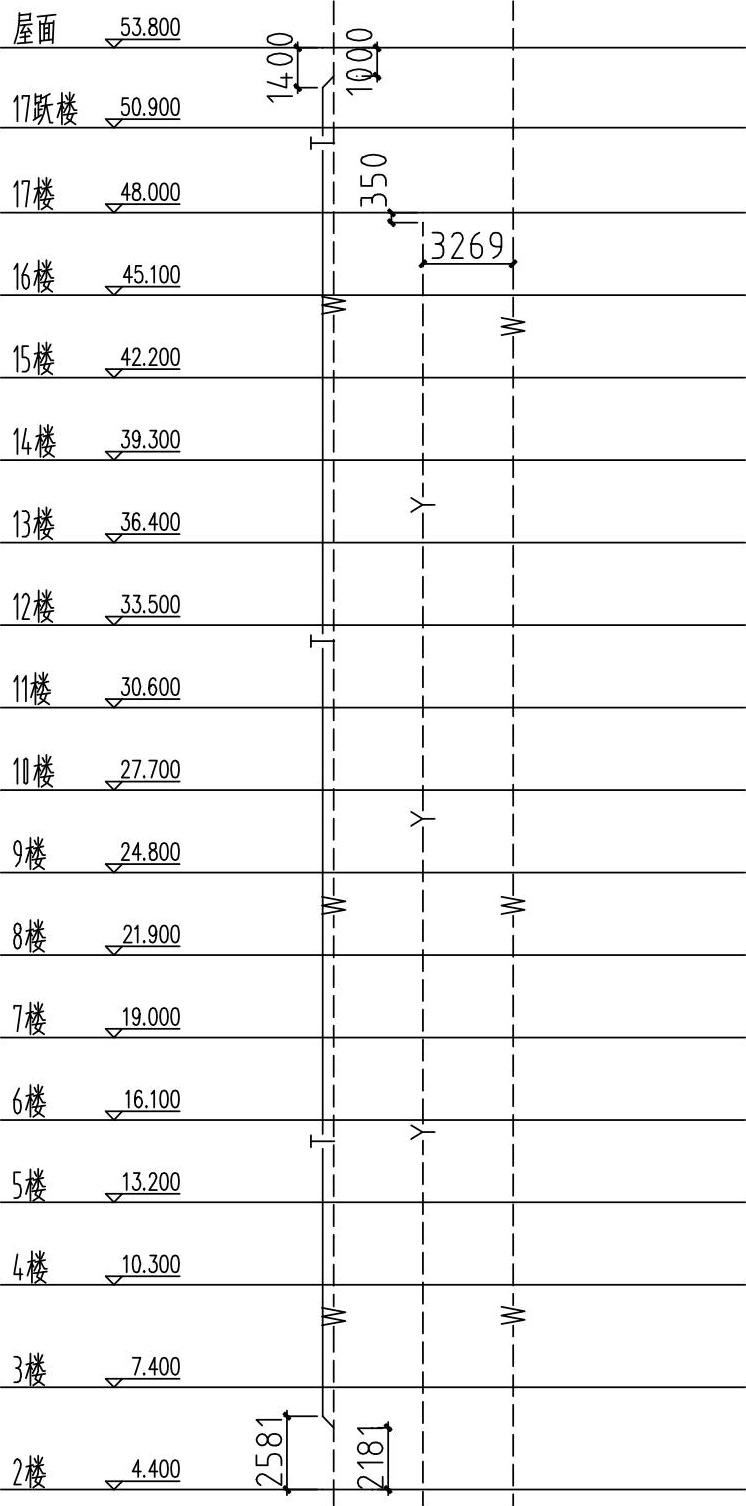

图13-81 编辑管线
07 绘制管线。在命令行中输入HZGX命令按回车键,绘制污水管线、雨水管线的结果如图13-82所示。

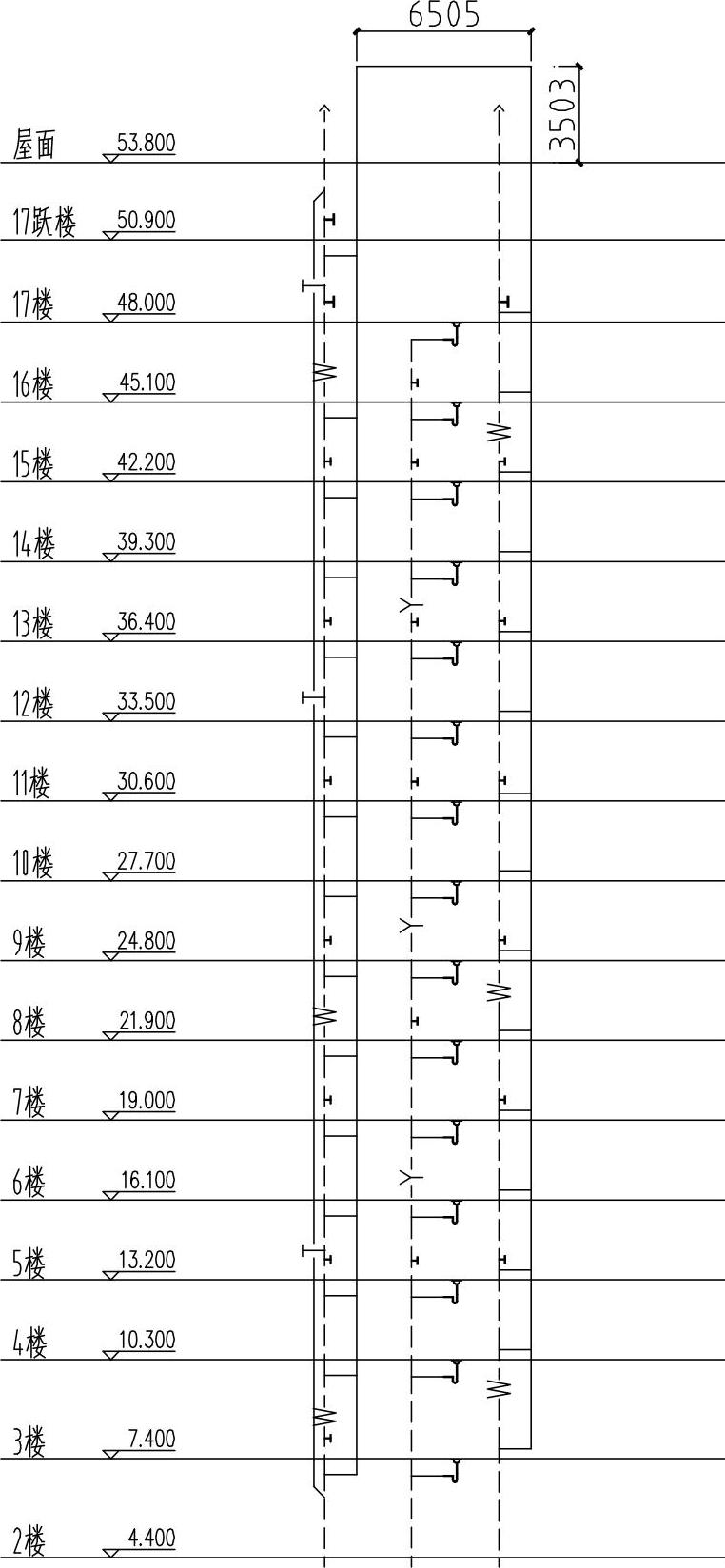

图13-82 继续绘制管线

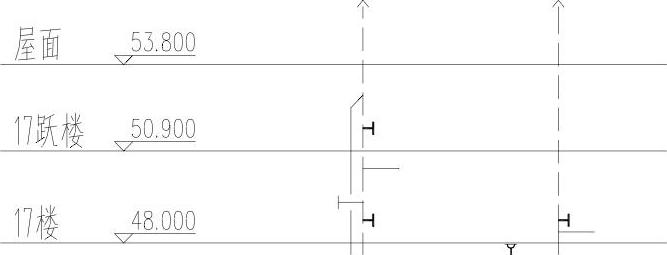

图13-83 插入检查口图块
08 插入检查口图块。单击“图库图层”→“图库管理”命令,在【天正图库管理系统】对话框中选定检查口图块,根据命令行的提示修改插入比例,并将选定的检查口图形插入至图形中,结果如图13-83所示。
09 插入存水弯、圆形地漏图块。单击“图库图层”→“图库管理”命令,在【天正图库管理系统】对话框中选定存水弯、圆形地漏图块,如图13-84所示。
10 将选定的存水弯、圆形地漏图形插入至平面图中,结果如图13-85所示。
图13-84 选择存水弯、圆形地漏图块
图13-85 插入存水弯、地漏图块
11 插入通气帽图块。单击“图库图层”→“图库管理”命令,在【天正图库管理系统】对话框中选定通气帽图块,并将选定的通气帽图形插入至平面图中,结果如图13-86所示。
12 绘制支管。调用L【直线】命令,绘制直线,结果如图13-87所示。
图13-86 插入通气帽图块
13 管径标注。在命令行中输入GJBZ命令按回车键,弹出【管径】对话框,在其中设置参数,为管线绘制管径标注,结果如图13-88所示。
图13-87 绘制支管
图13-88 排水系统管径标注
14 绘制文字标注。单击“专业标注”→“引出标注”命令,为管线绘制引出标注文字;单击“文字表格”→“单行文字”命令,绘制文字标注;单击“专业标注”→“管道坡度”命令,为管线绘制坡度标注,结果如图13-89所示。
15 绘制图名标注。单击“专业标注”→“图名标注”命令,在弹出的【图名标注】对话框中定义图名和比例参数,根据命令行的提示,在系统图的下方点取图名的标注位置,绘制图名标注的结果如图13-90所示。
图13-89 绘制排水系统文字标注
图13-90 图名标注
