本小节为读者介绍卫生间给水系统图的绘制。在命令行中输入HZGX命令按回车键，绘制给水管线的结果如图14-22所示。单击“图库图层”→“图库管理”命令，系统弹出对话框，在其中选择给水附件图块；在绘图区中点取插入点，结果如图14-23所示。图14-23 插入给水附件图块图14-24 绘制接热水器给水管线图14-25 管径标注08 标高标注。图14-26 引出标注图14-27 标高标注图14-28 图名标注......
2023-08-22
天正消火栓系统图绘制成果
【摘要】：消火栓系统图表明住宅楼整个的消防防御系统设计。此外，管道的连通是很重要的一方面，因为这涉及消防设备的使用情况。图13-67 整理原理图图13-68 绘制消防管线图13-69 编辑消防管线05 插入单出口系统消火栓图块。图13-73 继续绘制管线并调入消防附件图形图13-74 消防管线管径标注图13-75 绘制消防管线文字标注10 绘制图名标注。
消火栓系统图表明住宅楼整个的消防防御系统设计。消火栓在哪里设置了，设置的数量和样式，应通过系统图明确的表达出来。此外，管道的连通是很重要的一方面，因为这涉及消防设备的使用情况。

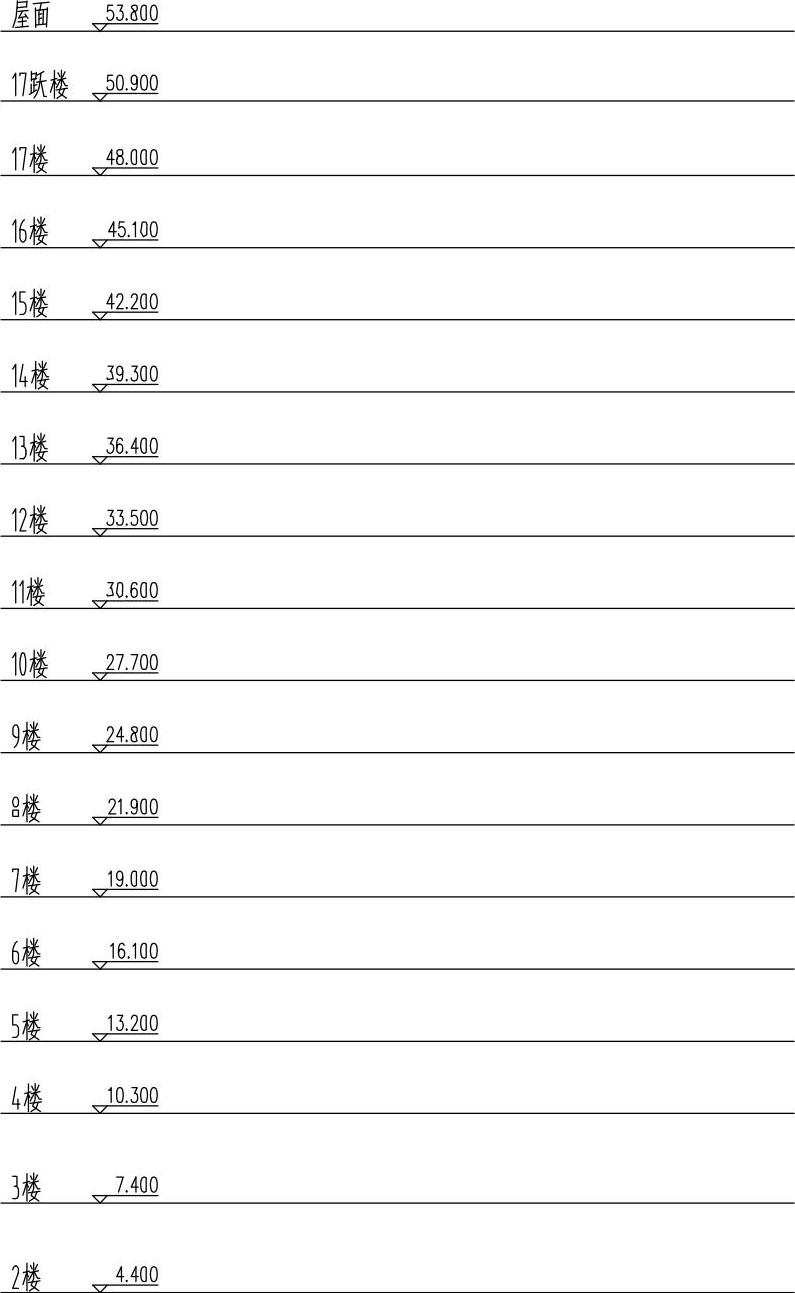

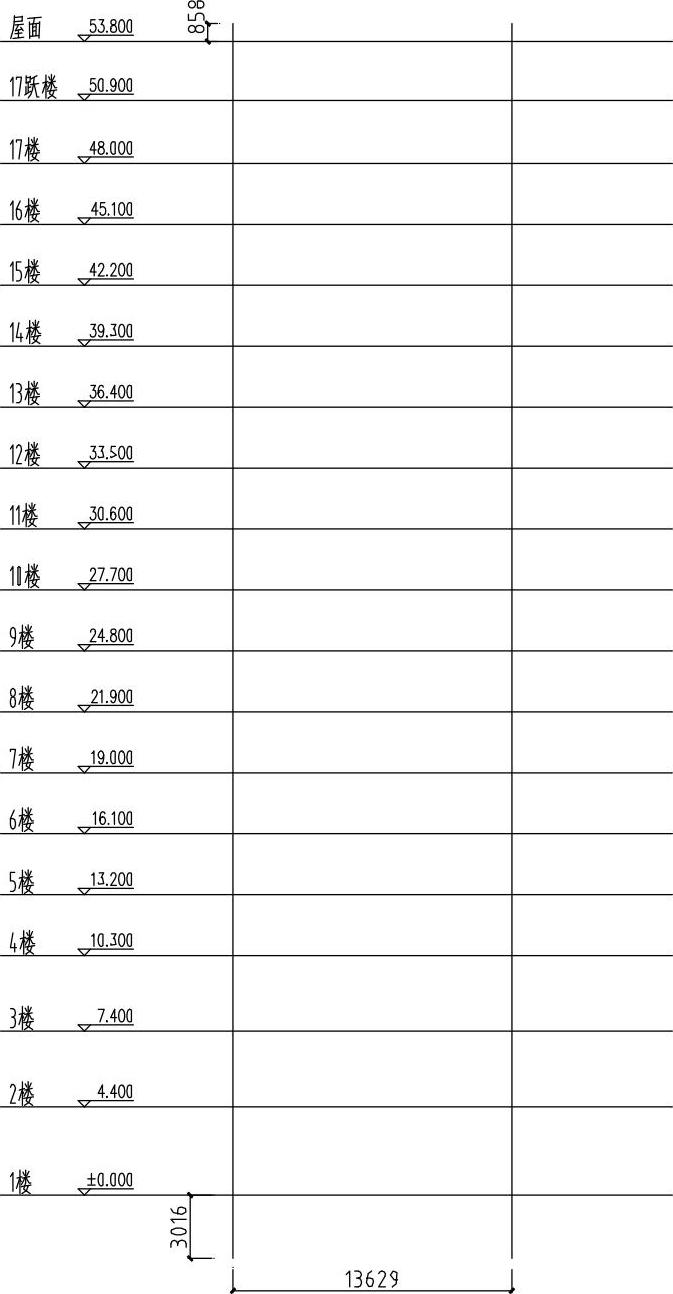

01 消火栓系统图可以在给水系统原理图的基础上绘制。调用CO【复制】命令，移动复制一份给水系统原理图至一旁；调用E【删除】命令，删除除了标高标注、文字标注以及楼面线以外的图形，整理结果如图13-67所示。

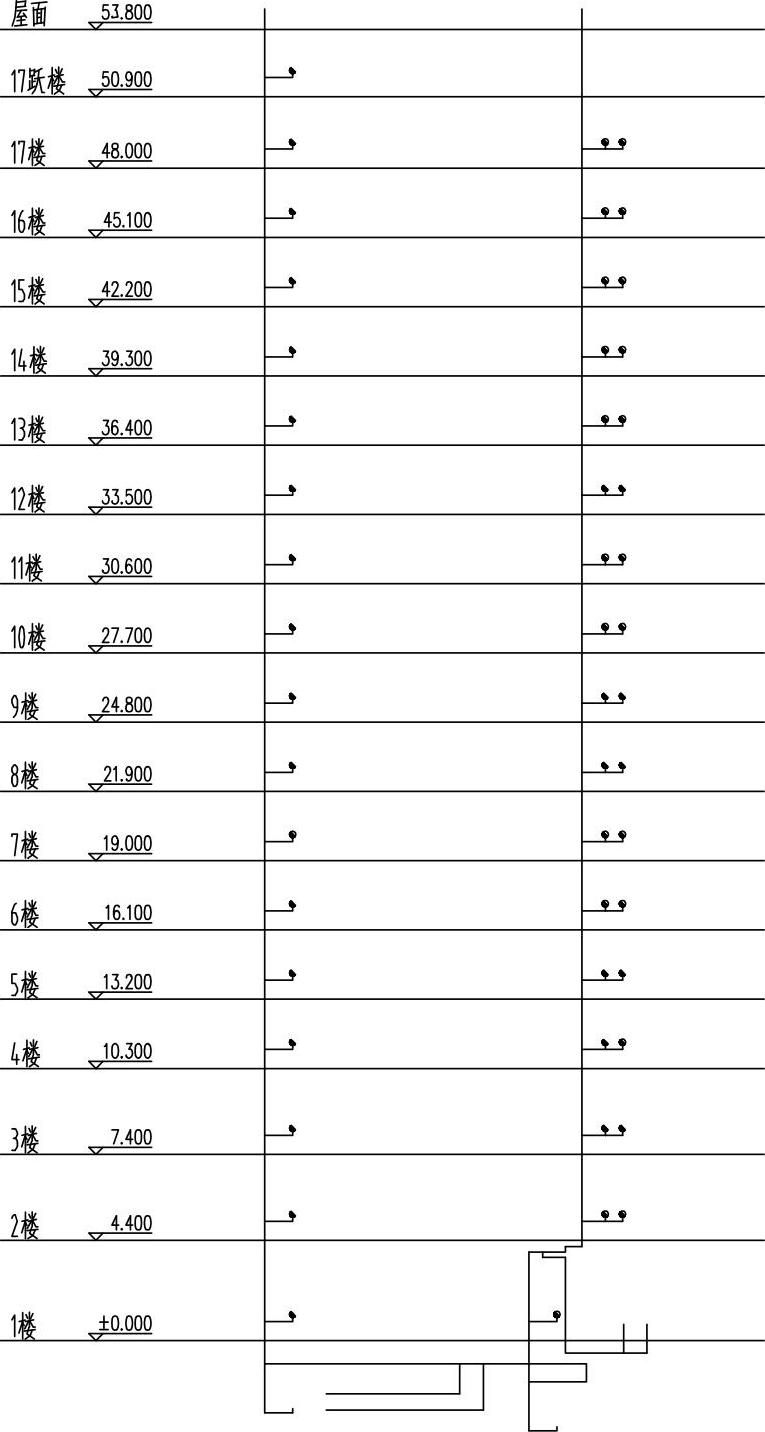

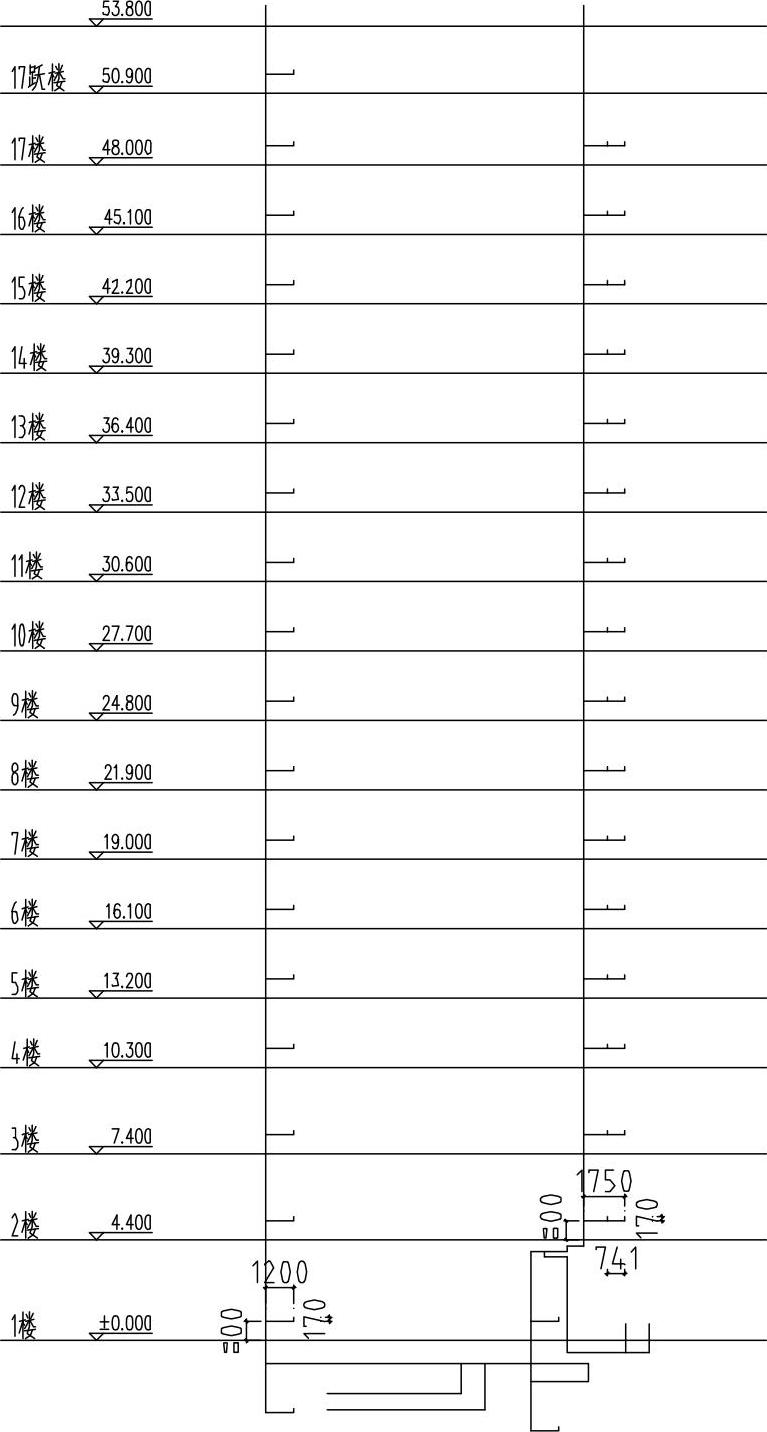

02 绘制消防管线。在命令行中输入HZGX命令按回车键，在弹出的【绘制管线】对话框中单击“消防”按钮，在绘图区中分别点取管线的起点和终点，绘制消防管线的结果如图13-68所示。

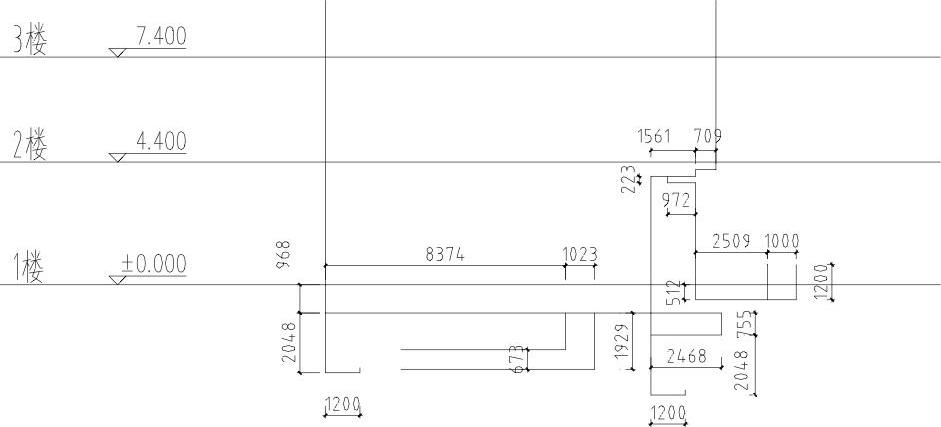

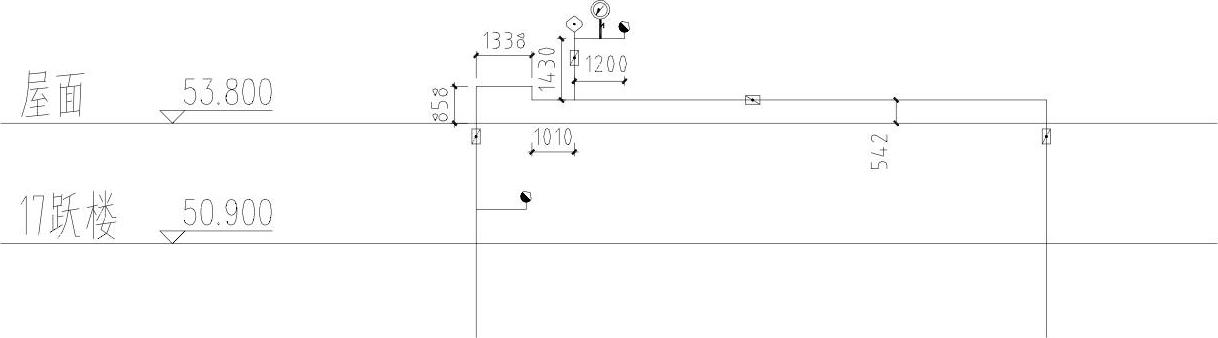

03 编辑管线。调用O【偏移】命令、TR【修剪】命令，偏移并修剪管线，结果如图13-69所示。
04 绘制消防管线。在命令行中输入HZGX命令按回车键，在弹出的【绘制管线】对话框中单击“消防”按钮，在绘图区中分别点取管线的起点和终点，绘制消防管线的结果如图13-70所示。
图13-67 整理原理图
图13-68 绘制消防管线
图13-69 编辑消防管线
05 插入单出口系统消火栓图块。单击“图库图层”→“图库管理”命令，在【天正图库管理系统】对话框中选定消火栓图块，将选定的消火栓图块插入至系统图中，结果如图13-71所示。

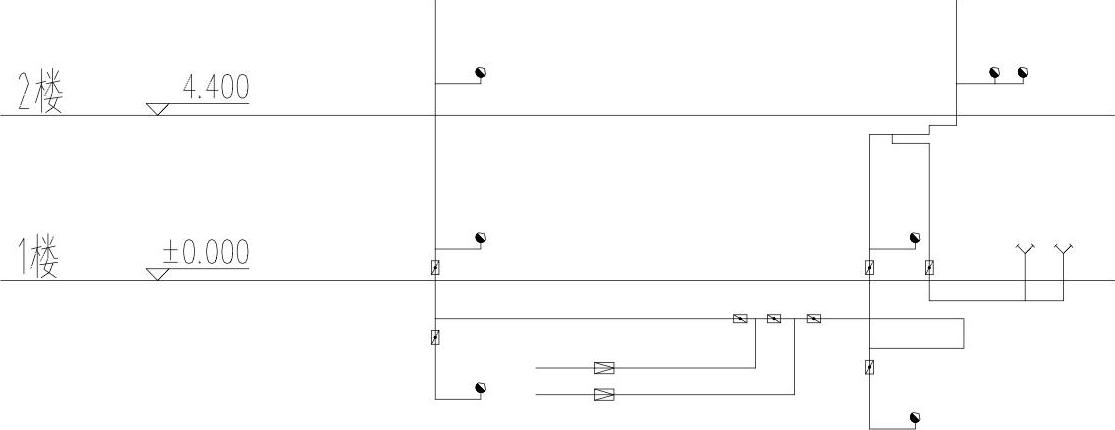

06 插入其他消防附件图形。单击“图库图层”→“图库管理”命令，在【天正图库管理系统】对话框中选定消防附件图块，将选定的图形插入至系统图中，结果如图13-72所示。
图13-70 绘制消防管线结果
图13-71 插入单出口系统消火栓图块
图13-72 插入其他消防附件图形
07 调用HZGX命令、“图库图层”→“图库管理”命令，绘制管线并调入消防附件图形，结果如图13-73所示。
08 管径标注。在命令行中输入GJBZ命令按回车键，弹出【管径】对话框，在其中设置参数，为管线绘制管径标注，结果如图13-74所示。
09 绘制文字标注。单击“专业标注”→“引出标注”命令，为消防管线及附件绘制引出标注文字，结果如图13-75所示。
图13-73 继续绘制管线并调入消防附件图形

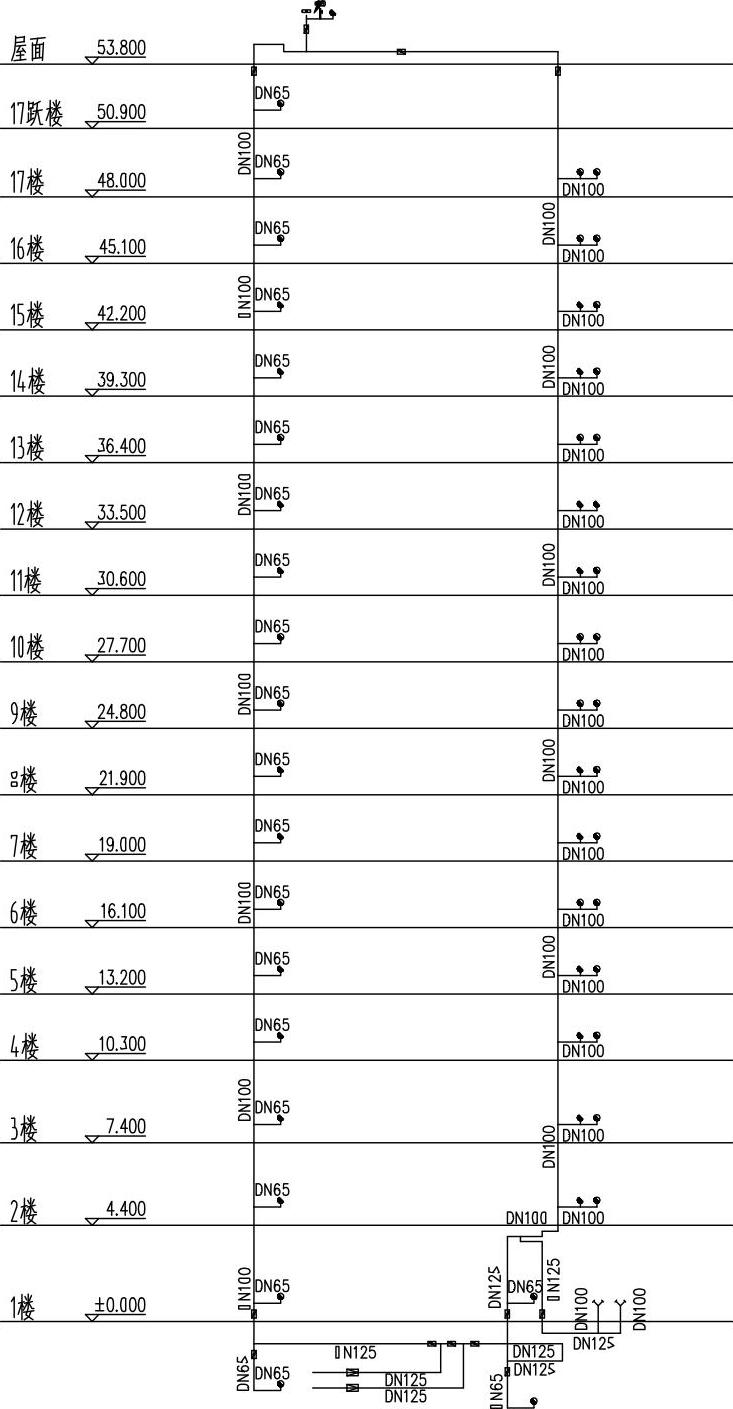

图13-74 消防管线管径标注

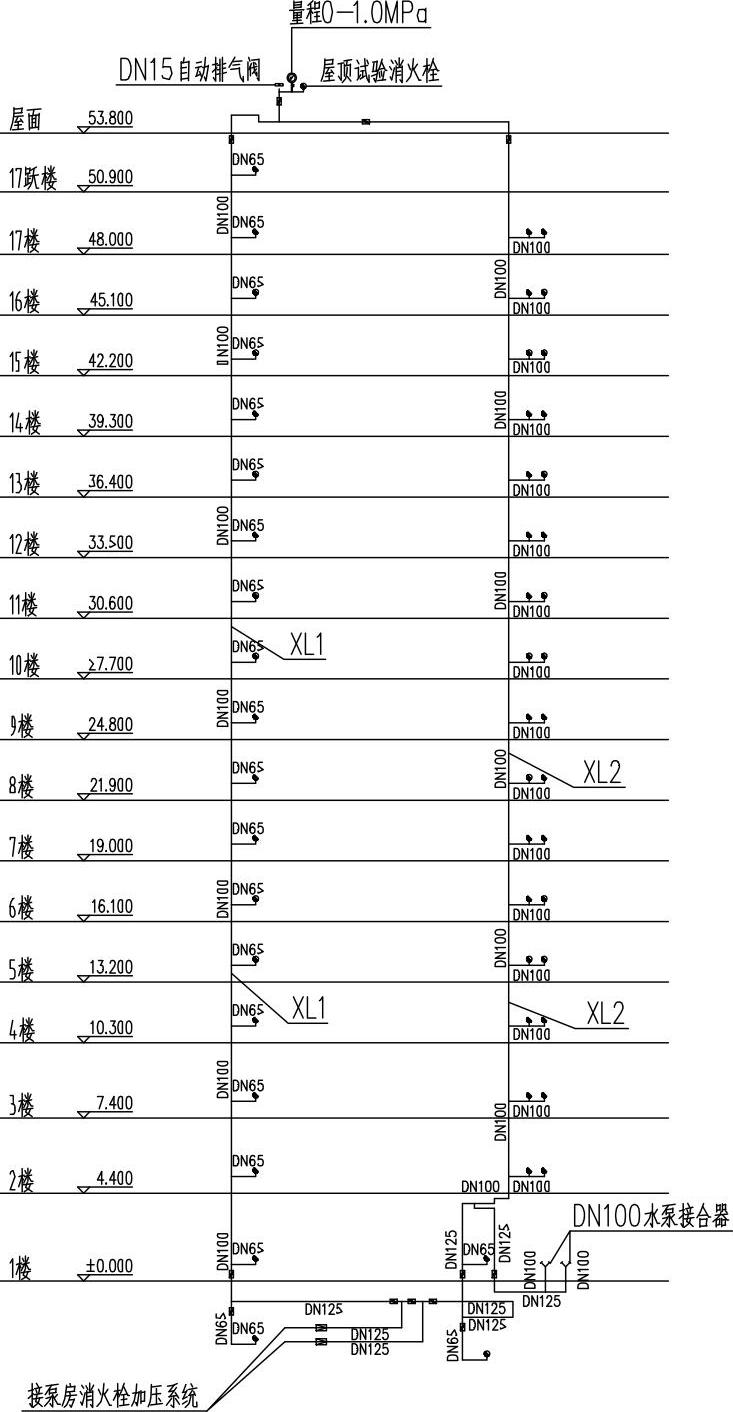

图13-75 绘制消防管线文字标注

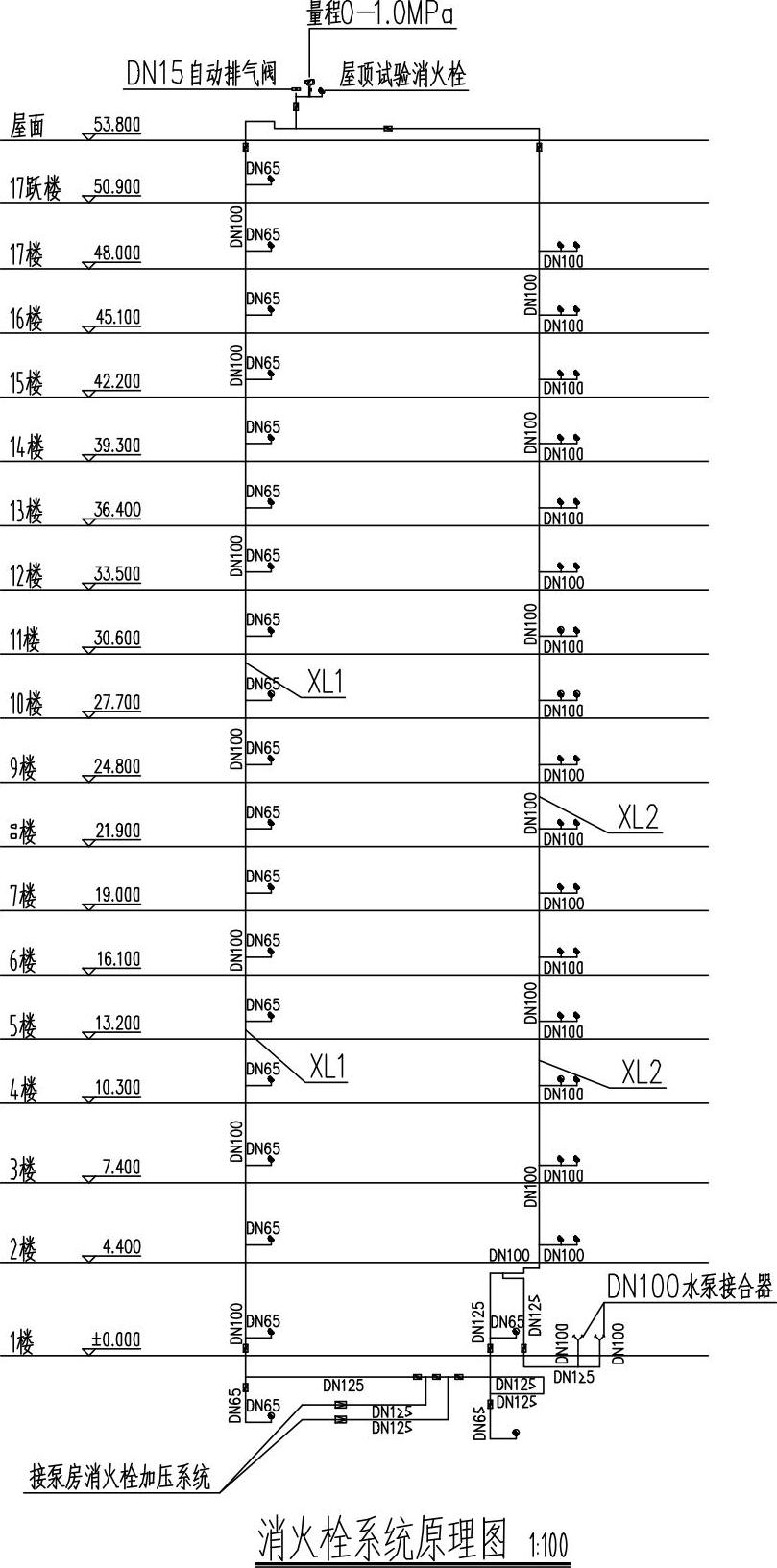

10 绘制图名标注。单击“专业标注”→“图名标注”命令，在弹出的【图名标注】对话框中定义图名和比例参数，根据命令行的提示，在系统图的下方点取图名的标注位置，绘制图名标注的结果如图13-76所示。
图13-76 消火栓系统原理图图名标注
