TWT2014天正给水排水标准教程-绘制屋面水排水平面图

2023-08-22 理论教育版权反馈

【摘要】：按下Ctrl+O组合键，打开配套光盘提供的“第13章/屋面原建筑平面图.dwg”文件，并将尺寸标注所在的“AXIS”图层关闭，结果如图13-44所示。图13-50 选择方形地漏图块图13-51 绘制方形地漏09 重复操作，继续绘制方形地漏图形，结果如图13-52所示。单击“专业标注”→“图名标注”命令、“文字表格”→“单行文字”命令，绘制图名标注和文字标注，将标注所在的“AXIS”图层开启，完成屋面给水排水平面图的绘制结果如图13-54所示。

屋面的给水排水平面图在绘制的时候，不要忘记排水沟的绘制。因为积攒在屋面的雨水是要先通过排水沟，才能到达立管，然后再通过立管排出去。地漏的设置也是需要的，因为需要避免排水沟内的废物堵塞立管。

01 打开素材文件。按下Ctrl+O组合键，打开配套光盘提供的“第13章/屋面原建筑平面图.dwg”文件，并将尺寸标注所在的“AXIS”图层关闭，结果如图13-44所示。

图13-44 打开屋面原建筑平面图素材

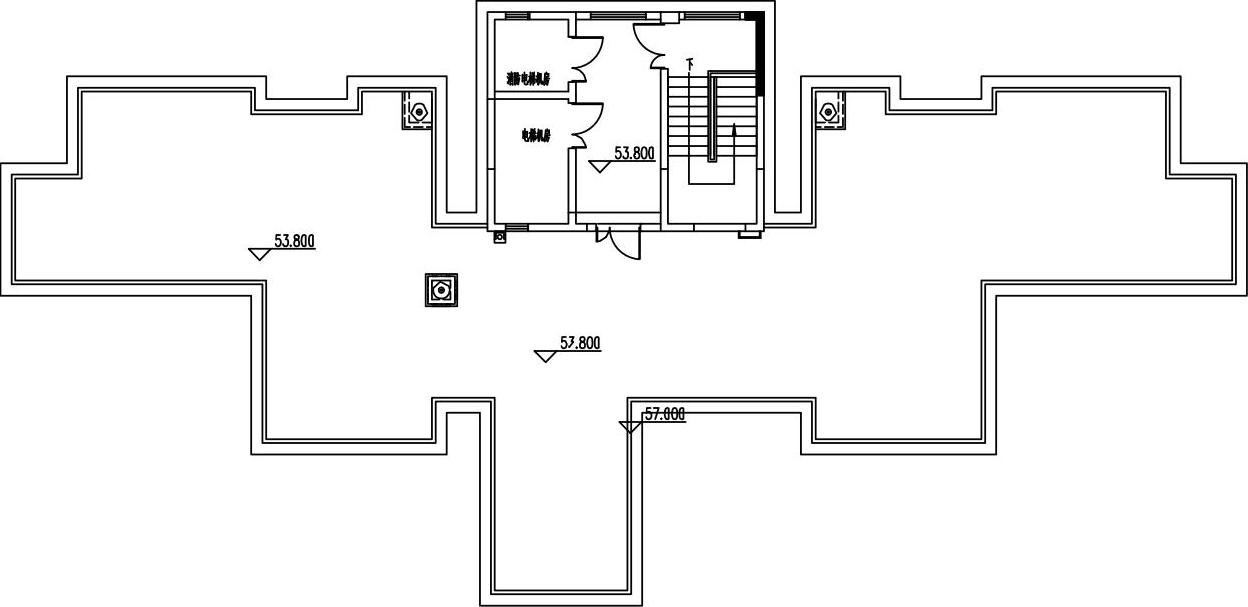

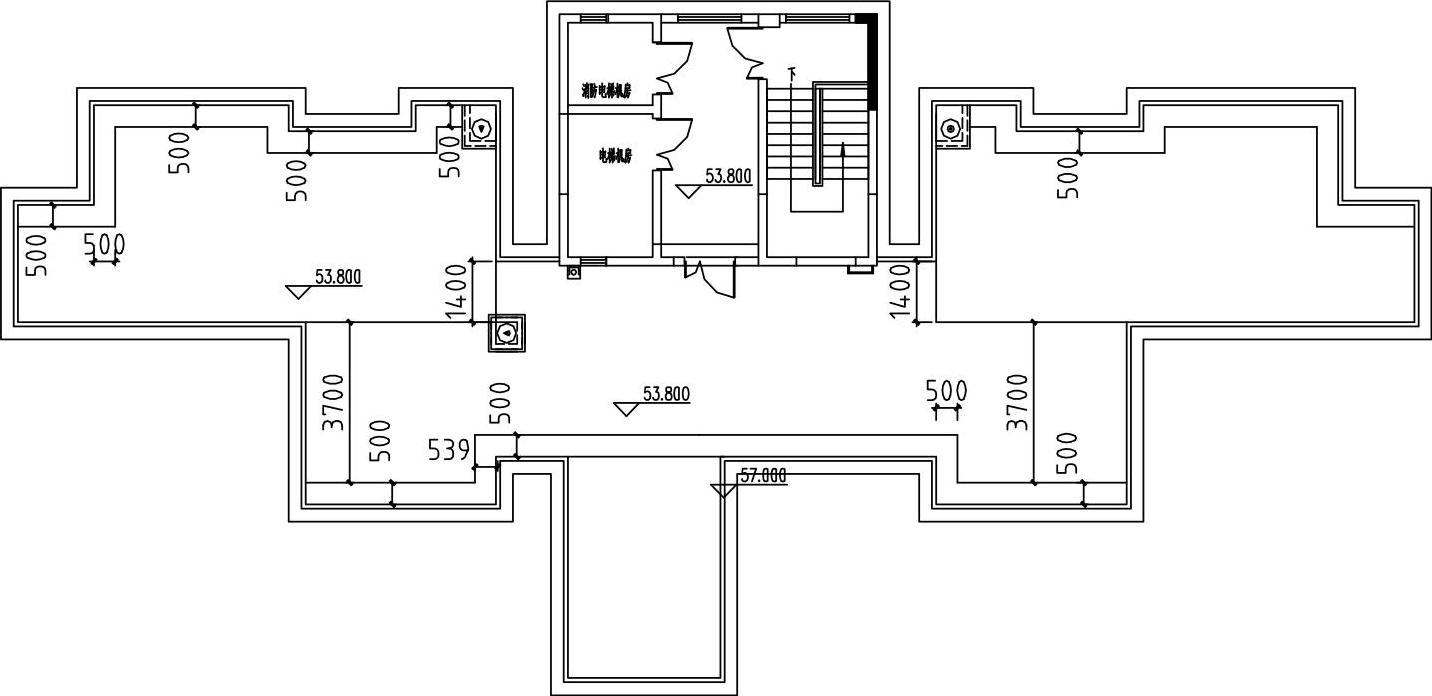

02 绘制排水坡道。调用L【直线】命令、TR【修剪】命令，绘制屋面排水坡道，结果如图13-45所示。

图13-45 绘制排水坡道

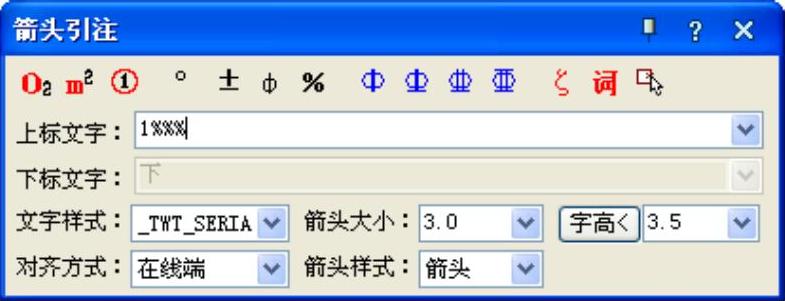

03 坡度标注。执行“专业标注”→“箭头引注”命令，系统弹出【箭头引注】对话框，设置参数如图13-46所示。

图13-46 设置坡度标注

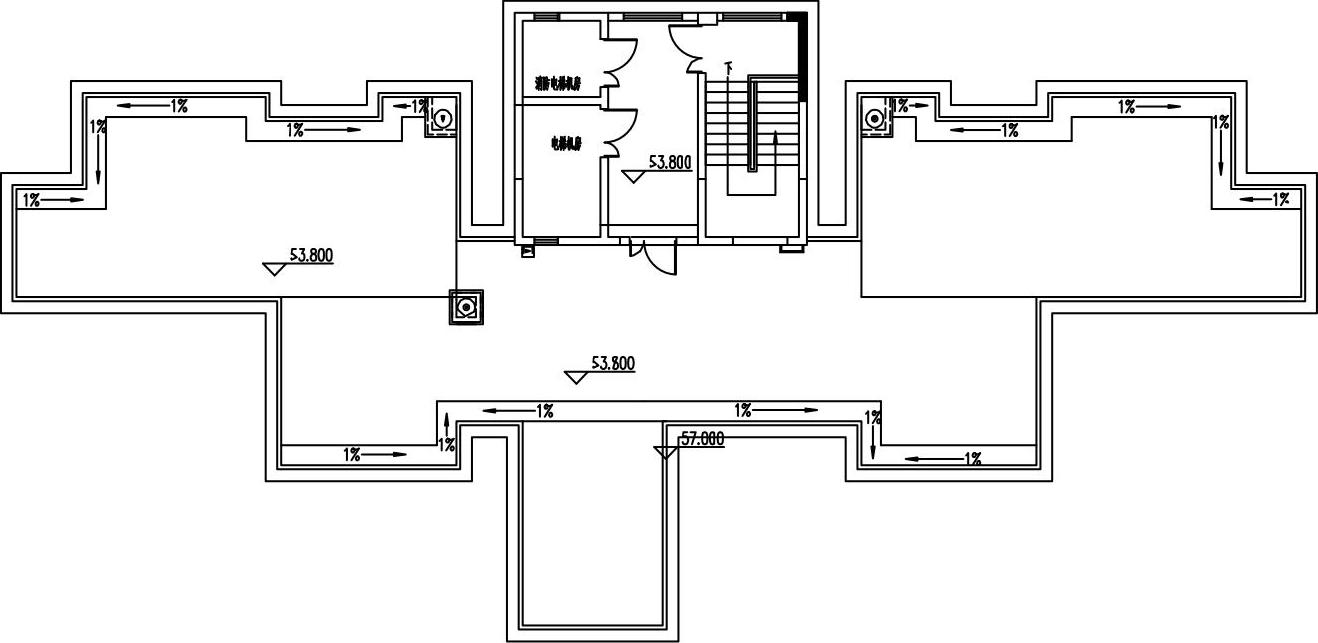

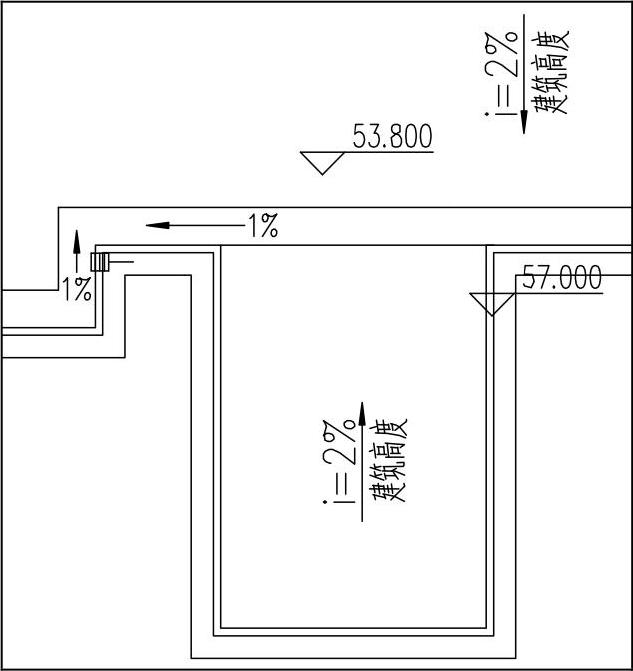

04 在绘图区中指定箭头的起点和终点，绘制坡度标注的结果如图13-47所示。

图13-47 绘制坡度标注

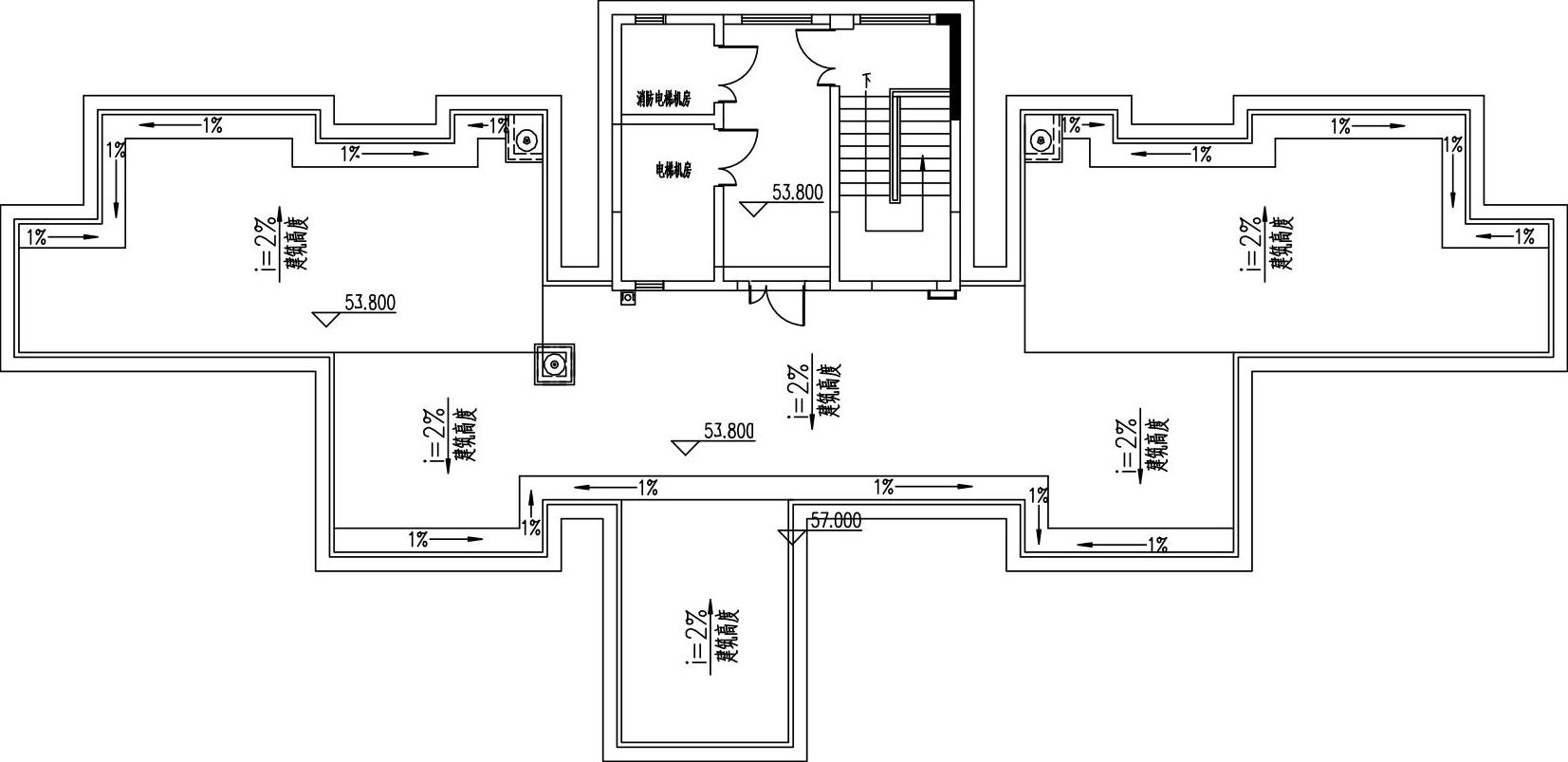

05 执行“专业标注”→“箭头引注”命令，在弹出的【箭头引注】对话框中分别设置标注的上标文字和下标文字，绘制坡度标注的结果如图13-48所示。

图13-48 坡度标注结果

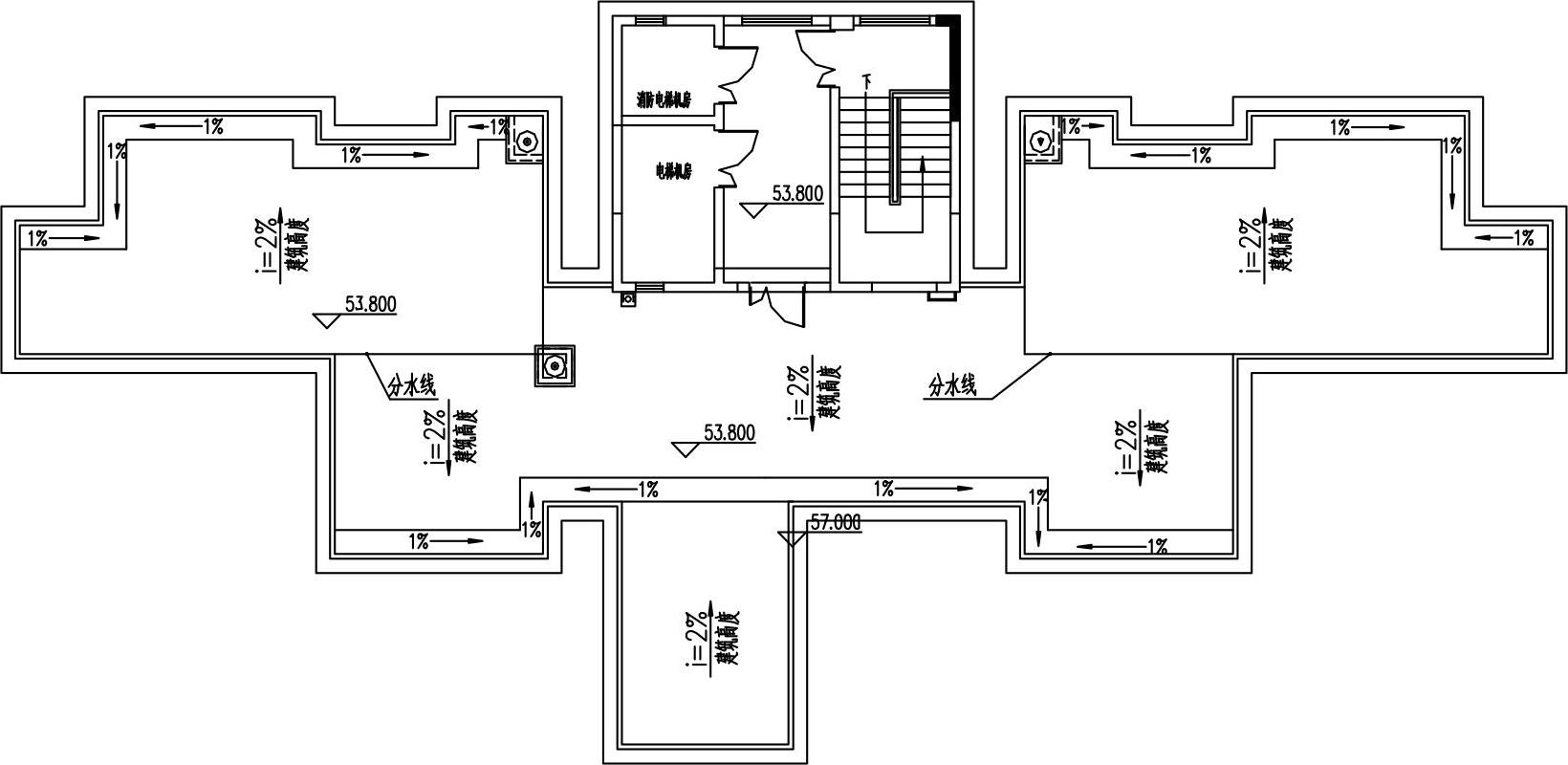

06 绘制引出标注。单击“专业标注”→“引出标注”命令，在弹出的【引出标注】对话框中设定标注参数；在绘图区中指定标注的起点和终点，绘制“分水线”的引出标注的结果如图13-49所示。

图13-49 引出标注

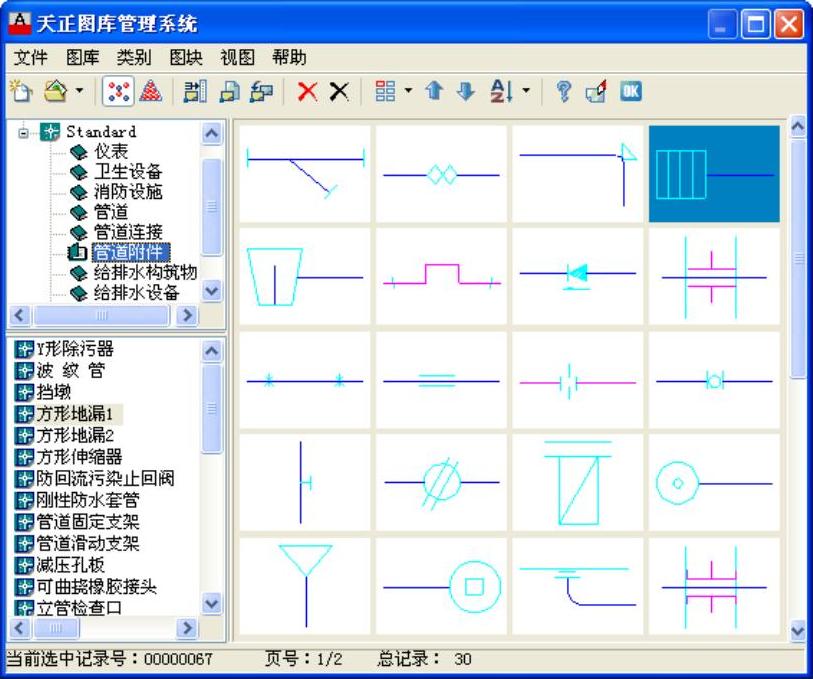

07 插入方形地漏图块。单击“图库图层”→“图库管理”命令，系统弹出【天正图库管理系统】对话框，在其中选择方形地漏图块，结果如图13-50所示。

08 在绘图区中点取插入点，命令行提示如下：

命令:T98_TKW

点取插入点或[转90(A)/左右(S)/上下(D)/转角(R)/基点(T)/更换(C)/比例(X)]<退出>: //输入X，选择“比例”选项；

请输入比例:<1.0>0.5 //输入比例参数，绘制方形地漏图形的结果如图13-51所示。

图13-50 选择方形地漏图块

图13-51 绘制方形地漏

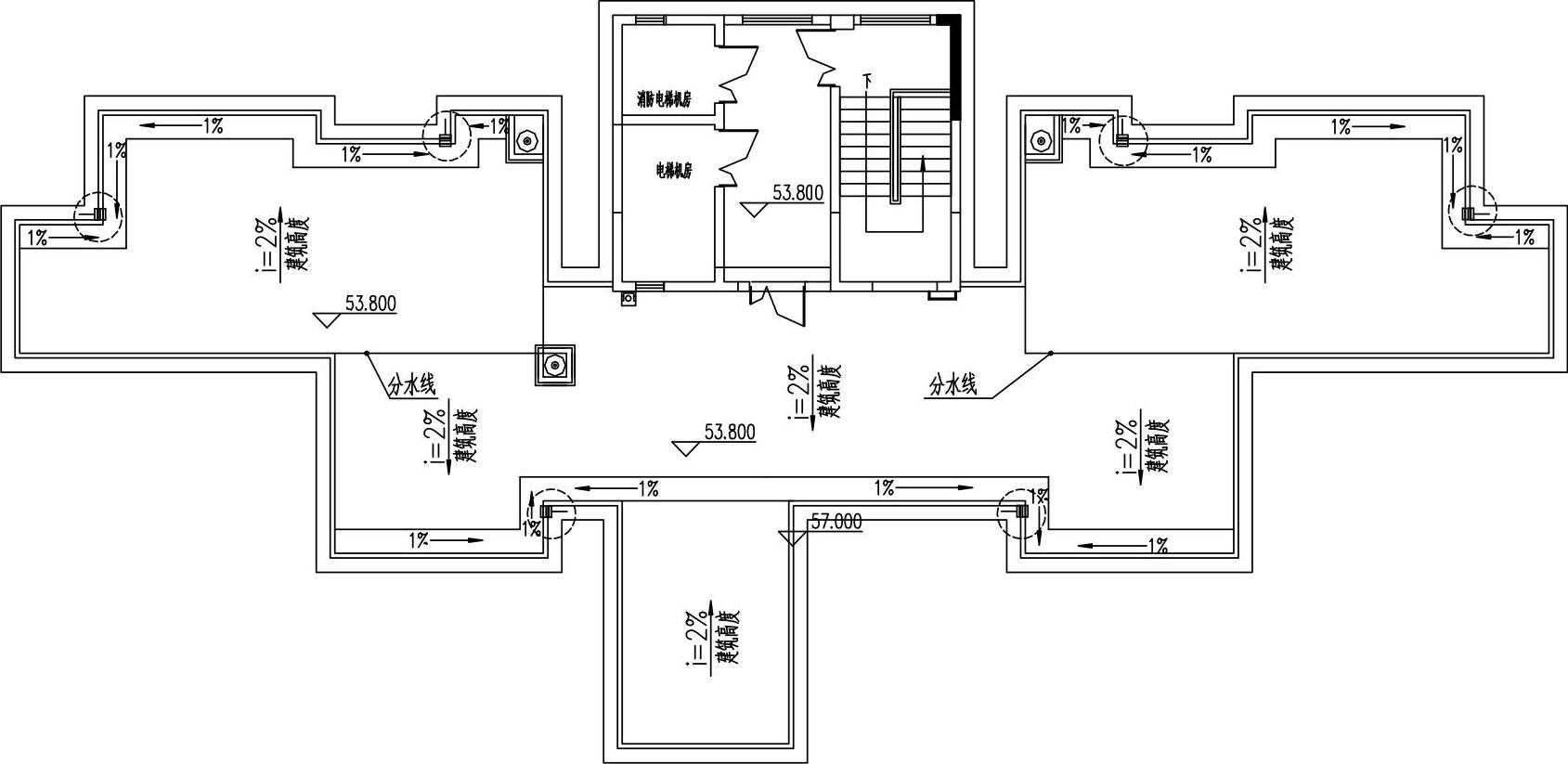

09 重复操作，继续绘制方形地漏图形，结果如图13-52所示。

图13-52 方形地漏绘制结果

10 绘制立管管线。在命令行中输入LGBZ命令按回车键，系统弹出【立管】对话框；单击“雨水”、“污水”按钮，在绘图区中分别指定管线插入点，绘制立管管线的结果如图13-53所示（雨水立管与方形地漏相连）。

11 绘制图名标注。单击“专业标注”→“图名标注”命令、“文字表格”→“单行文字”命令，绘制图名标注和文字标注，将标注所在的“AXIS”图层开启，完成屋面给水排水平面图的绘制结果如图13-54所示。

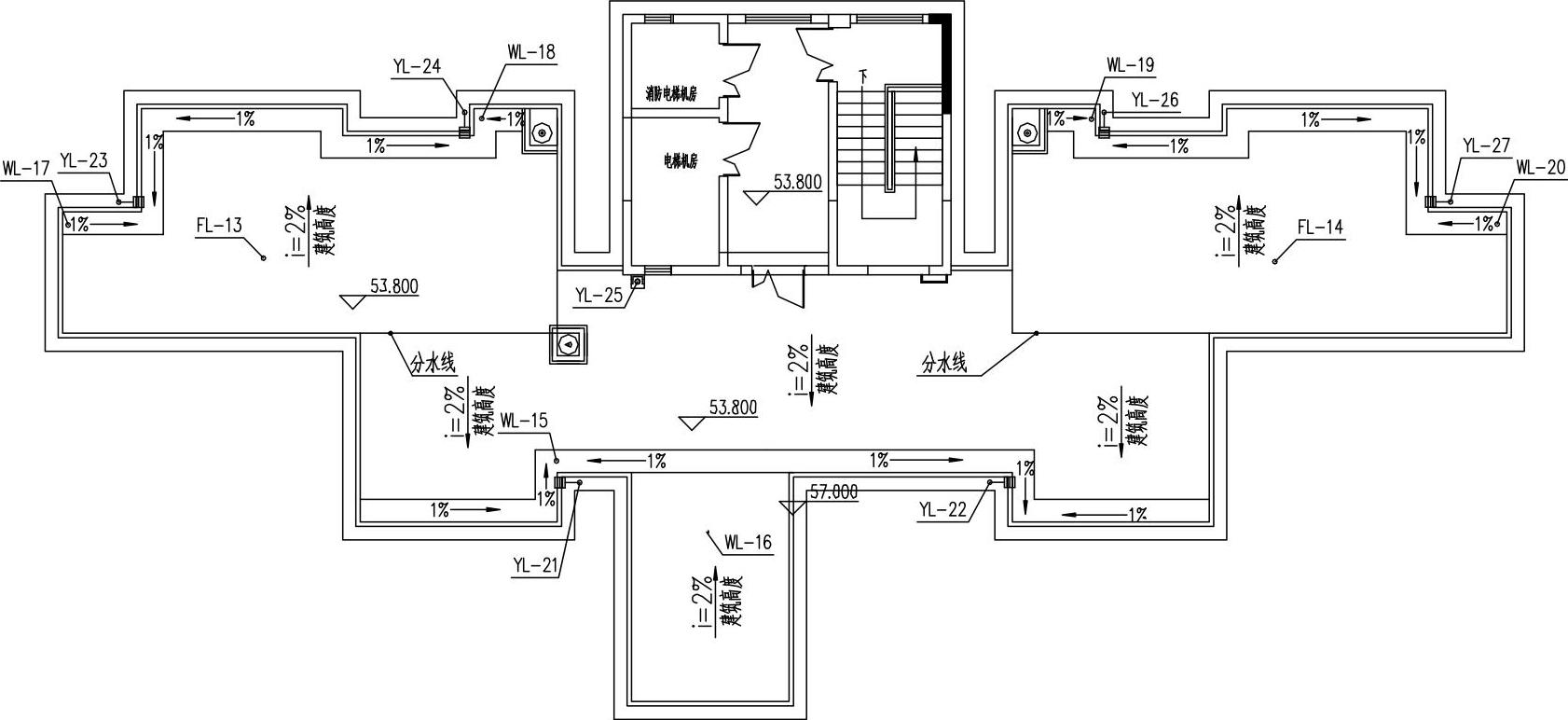

图13-53 绘制屋面立管

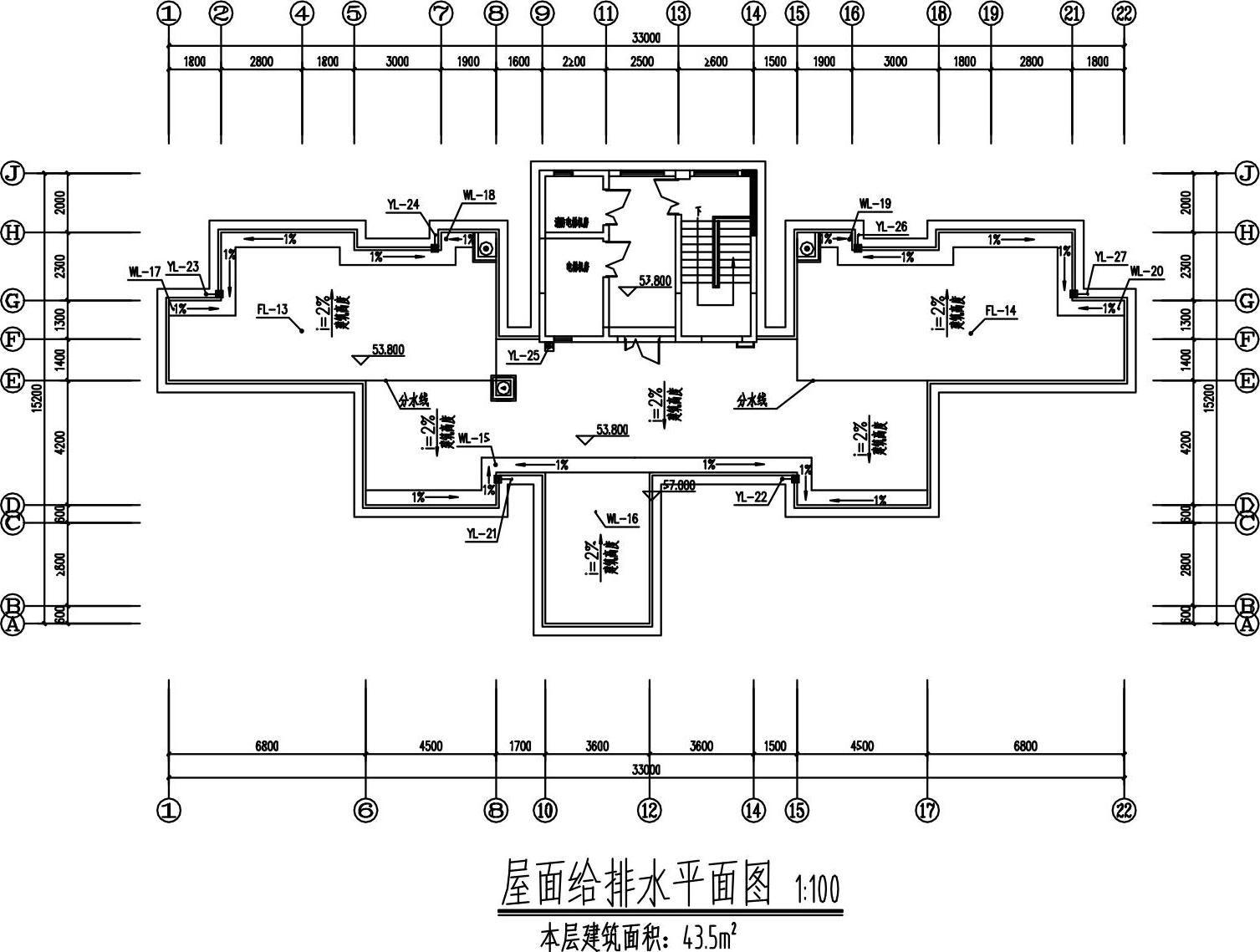

图13-54 屋面给水排水平面图的绘制结果
