本节介绍地下室集水坑、贮水箱的绘制，以及管线的绘制、阀门附件图块的插入，还有管线与阀门附件图块的连接等的操作方法。

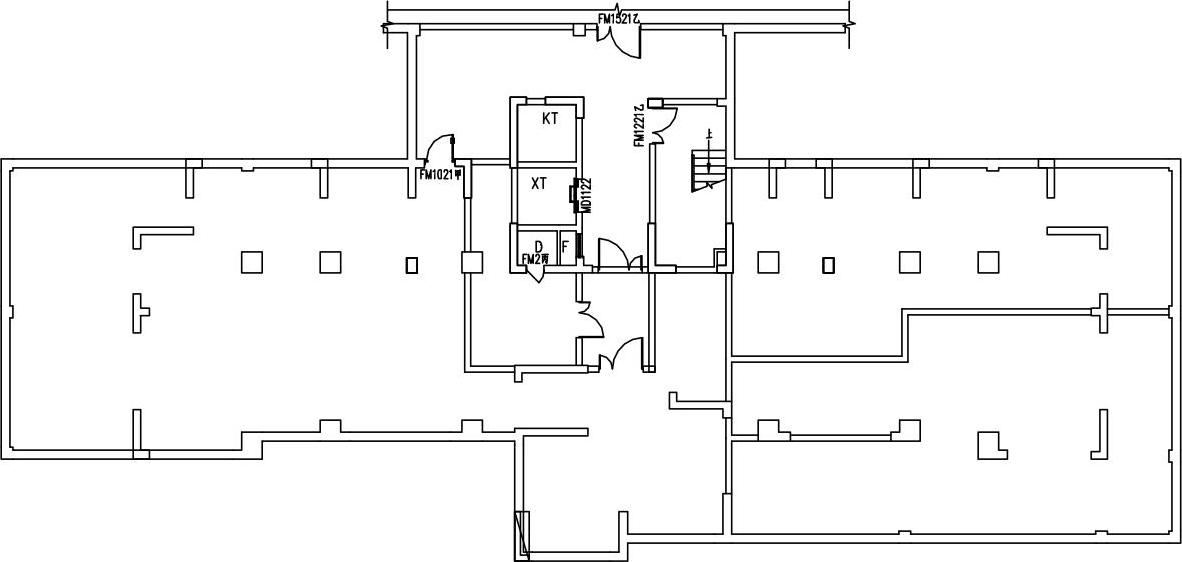

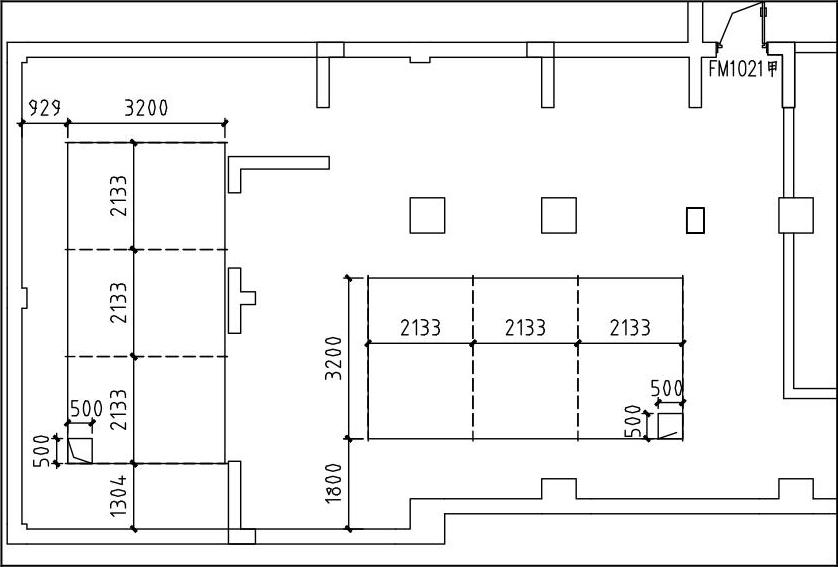

01 打开素材文件。按下Ctrl+O组合键，打开配套光盘提供的“第13章/地下层原建筑平面图.dwg”文件，并将尺寸标注所在的“AXIS”图层关闭，结果如图13-2所示。


图13-2 打开地下层原建筑平面图素材

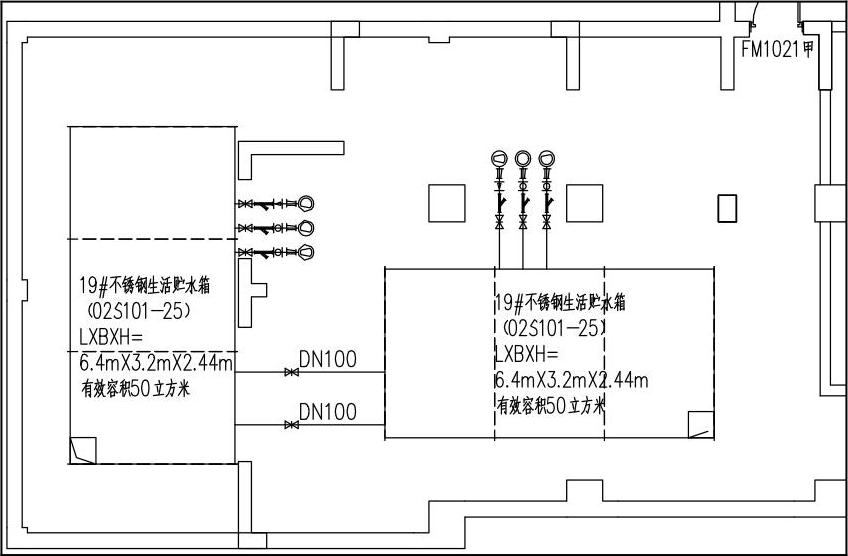

02 绘制地下室左方贮水箱。调用REC【矩形】命令，绘制矩形；调用L【直线】命令，绘制直线；并将直线的线型设置为虚线，结果如图13-3所示。


图13-3 绘制地下室左方贮水箱

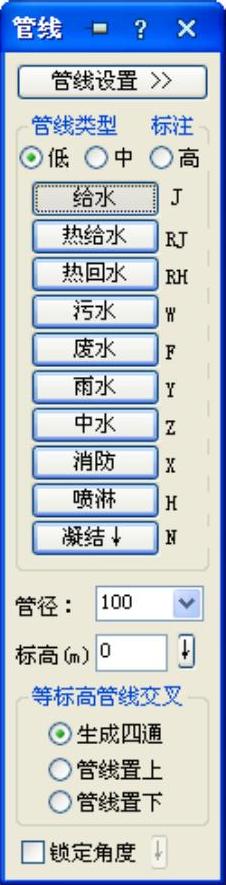

03 绘制管线。在命令行中输入HZGX命令按回车键，系统弹出如图13-4所示的【管线】对话框；在其中单击“给水”按钮，根据命令行的提示，在绘图区中分别指定起点和终点，绘制给水管线的结果如图13-5所示。

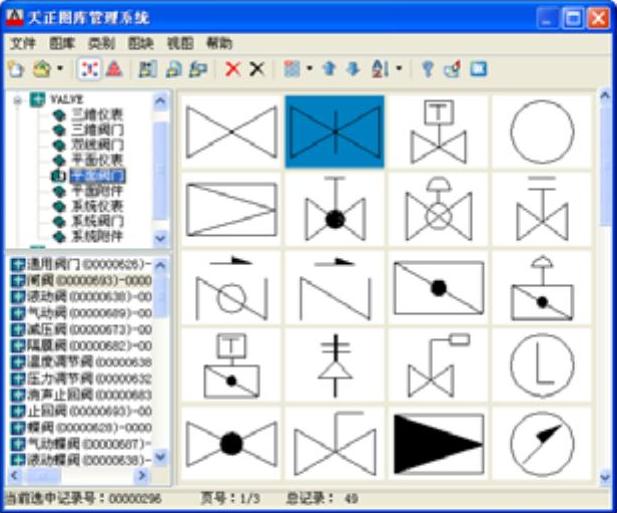

04 插入阀门阀件。单击“图库图层”→“图库管理”命令，在弹出的【天正图库管理系统】对话框中选择待插入的阀门阀件图形，如图13-6所示。

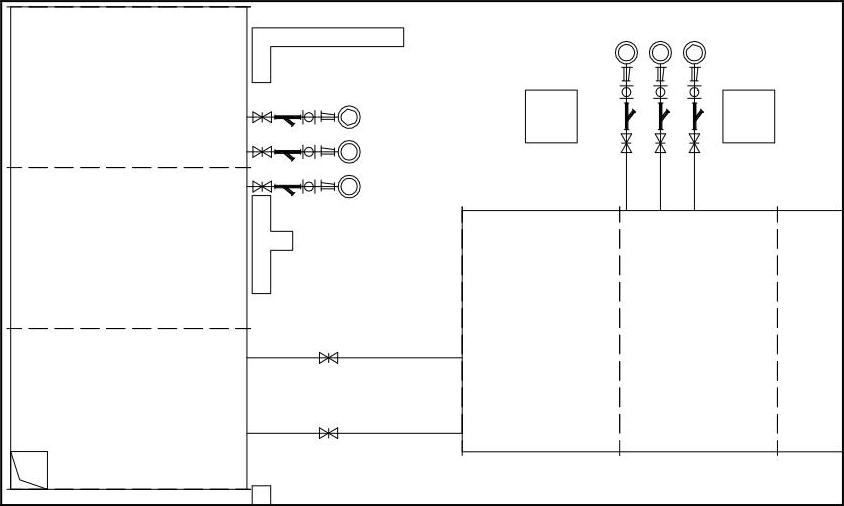

05 在绘图区中的给水管线上指定图块的插入点，绘制给水排水附件的结果如图13-7所示。


图13-4 【管线】对话框


图13-5 绘制给水管线


图13-6 选择阀门阀件图形


图13-7 绘制给水排水附件

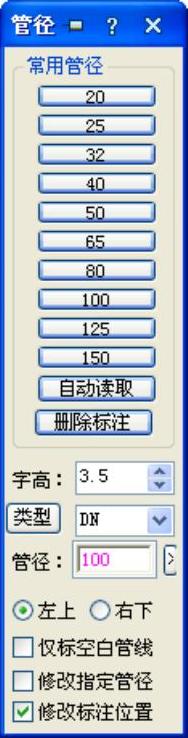

06 管径标注。在命令行中输入GJBZ命令按回车键，弹出如图13-8所示的【管径】对话框，在其中单击“100”按钮。

07 在绘图区中分别选取要标注管径的管线，完成管径标注的结果如图13-9所示。

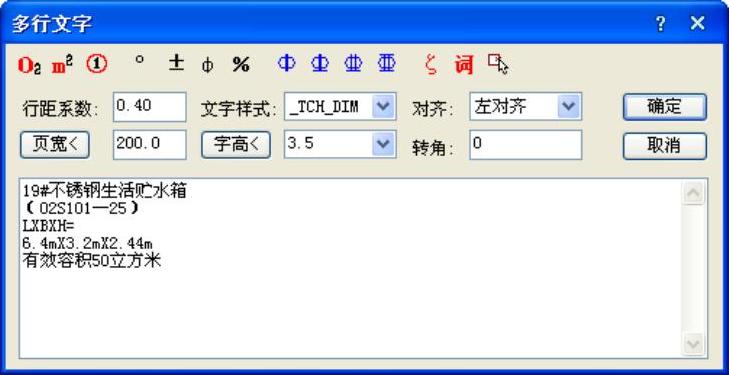

08 绘制文字标注。单击“文字表格”→“多行文字”命令，系统弹出【多行文字】对话框，在其中输入标注文字，结果如图13-10所示。

09 单击“确定”按钮，关闭对话框，在绘图区中点取文字的插入点，绘制文字标注的结果如图13-11所示。

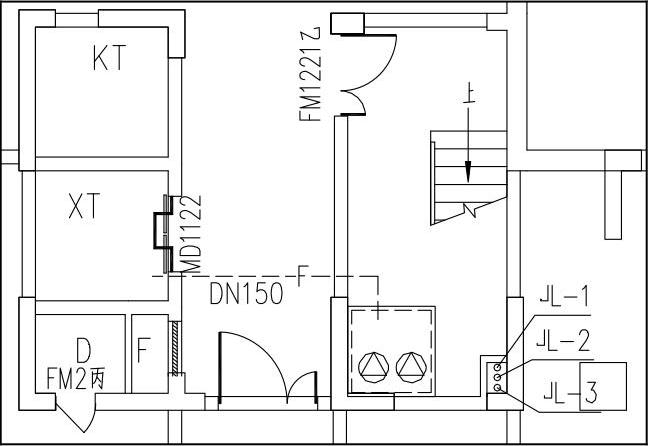

10 绘制地下室下方水泵房设备。调用REC【矩形】命令、L【直线】命令，绘制集水坑、水箱图形；执行HZGX命令，绘制废水立管和平面管线；单击“图库图层”→“图库管理”命令，在【天正图库管理系统】对话框中选定待插入的附件图块插入至图形中，绘制结果如图13-12所示。

11 文字标注。单击“文字表格”→“单行文字”命令、“专业标注”→“引出标注”命令，为图形绘制文字标注，结果如图13-13所示。


图13-8 【管径】对话框


图13-9 完成管径标注


图13-10 输入标注文字


图13-11 绘制文字标注


图13-12 绘制地下室下方水泵房设备


图13-13 为图形绘制文字标注

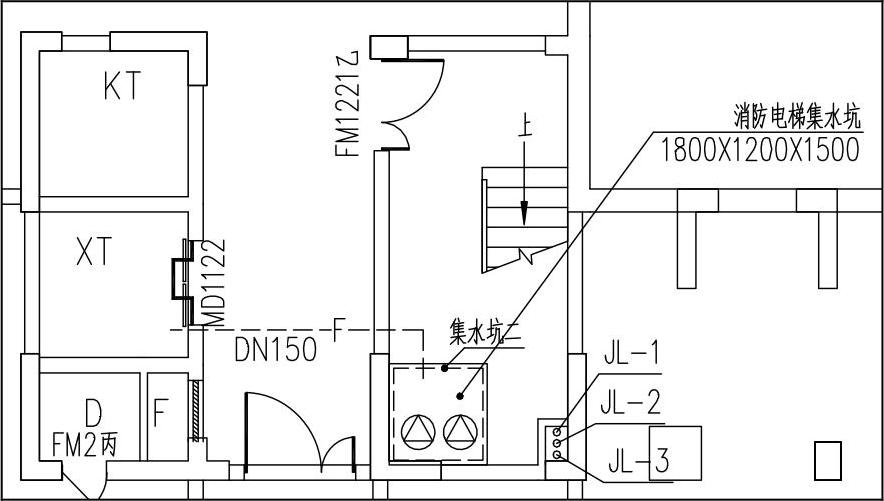

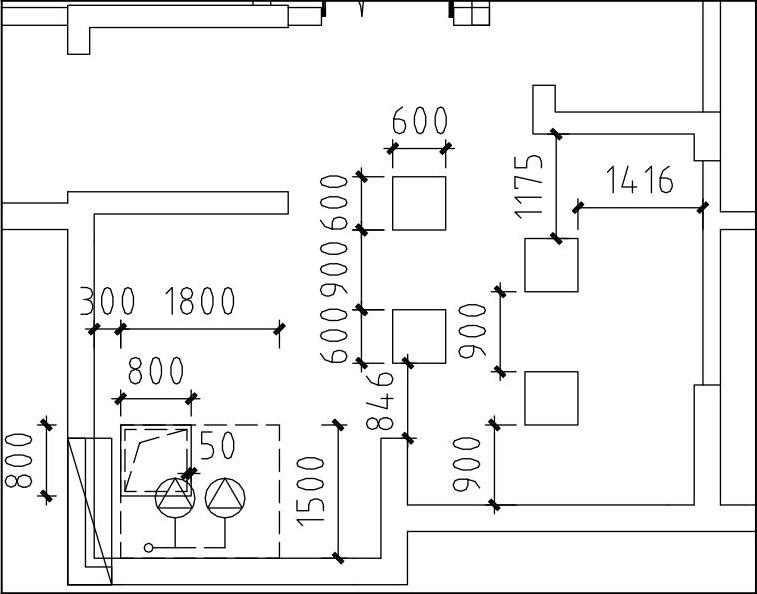

12 绘制消防电梯集水坑。调用REC【矩形】命令、O【偏移】命令，绘制集水坑图形；单击“图库图层”→“图库管理”命令，在【天正图库管理系统】对话框中选定待插入的附件图块插入至图形中，绘制结果如图13-14所示。

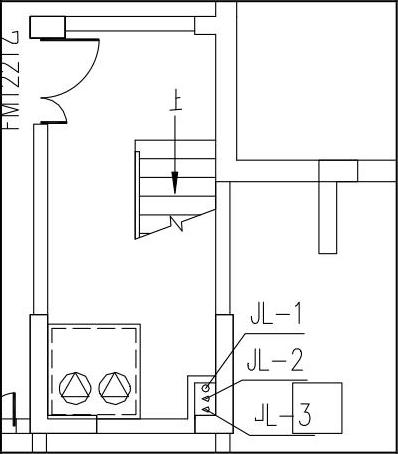

13 绘制给水立管。在命令行中输入LGBZ命令按回车键，在弹出的【立管】对话框中单击“给水”按钮；在绘图区中分别指定立管的插入点和标注的插入点，绘制给水立管的结果如图13-15所示。


图13-14 绘制消防电梯集水坑图形


图13-15 绘制给水立管

14 绘制废水管。在命令行中输入HZGX命令按回车键，在弹出的【管线】对话框中单击“废水”按钮，在绘图区中绘制废水管管线；在命令行中输入GJBZ命令按回车键，弹出如图13-8所示的【管径】对话框，在其中单击“150”按钮，为管线绘制管径标注，结果如图13-16所示。

15 文字标注。单击“专业标注”→“引出标注”命令，系统弹出【引出标注】对话框，在其中输入标注文字，结果如图13-17所示。


图13-16 绘制废水管


图13-17 【引出标注】对话框

16 根据命令行的提示，绘制引出标注的结果如图13-18所示。

17 绘制附注文字说明。单击“文字表格”→“多行文字”命令，在弹出的【多行文字】对话框中输入标注文字；单击“确定”按钮，在绘图区中点取插入点即可完成文字标注的操作，结果如图13-19所示。

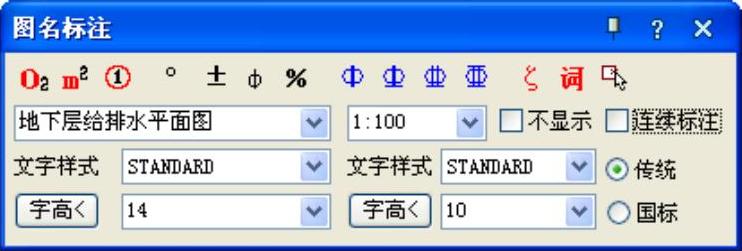

18 图名标注。单击“专业标注”→“图名标注”命令，系统弹出【图名标注】对话框；在其中输入图样名称以及定义字高参数，如图13-20所示。

19 在绘图区中点取图名标注的插入点即可完成图名标注的插入。单击“文字表格”→“单行文字”命令，在弹出的【单行文字】对话框中输入文字标注，并将文字标注置于图名标注的下方，结果如图13-21所示。


图13-18 绘制引出标注


图13-19 附注文字说明


图13-20 【图名标注】对话框


图13-21 图名标注和文字标注

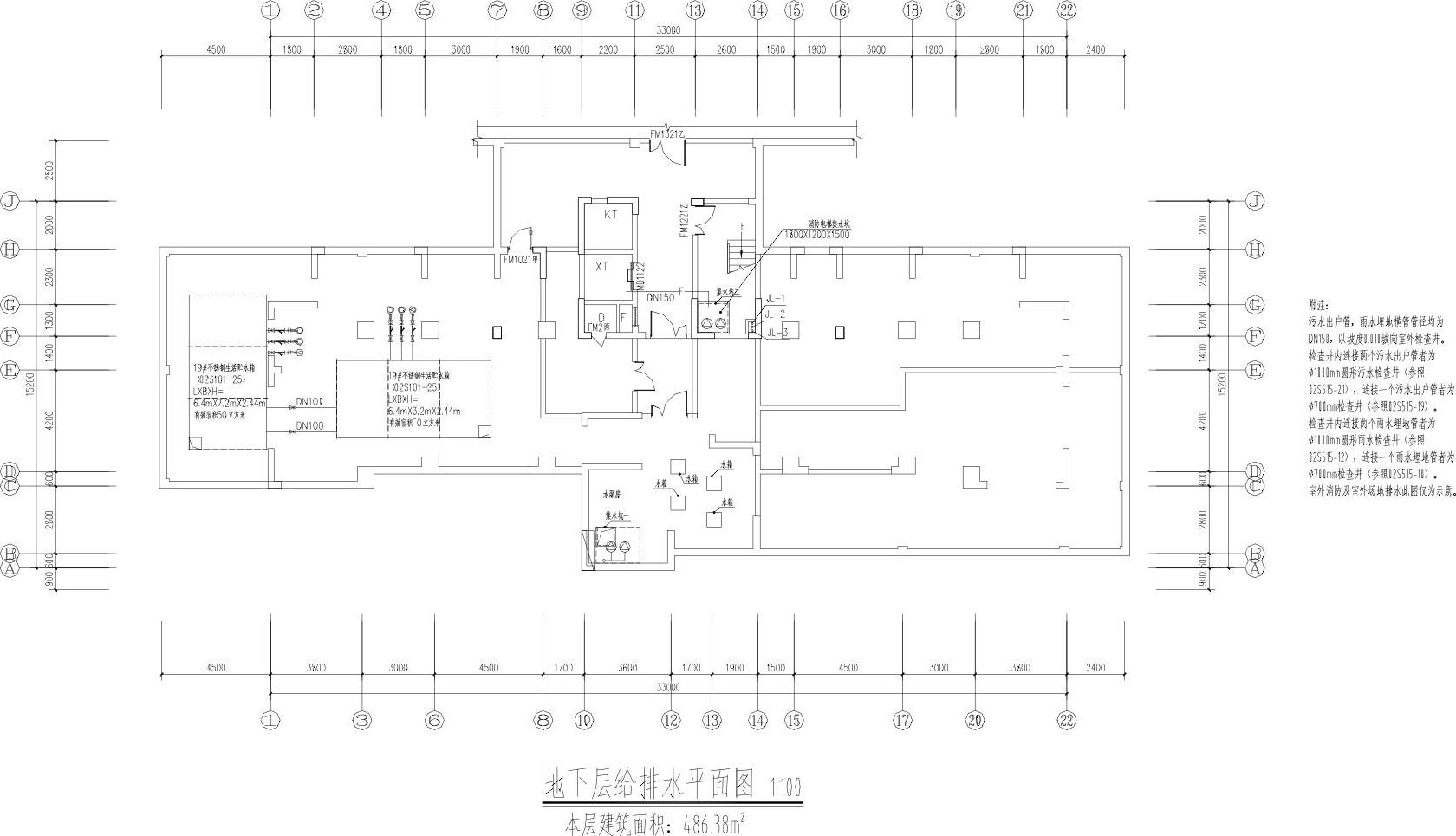

20 将“AXIS”图层开启，完成地下室给水排水平面图的绘制结果如图13-22所示。


图13-22 地下室给水排水平面图的绘制结果
