【摘要】：1）全部给水排水，消防管道除住宅部分给水排水立管及给水支管暗敷外其余均为明敷。管道的接口不应设在套管内。当采用钢支架时，管道与支架间应设软隔垫。7）排水立管底部的弯管处应采取牢固的固定。8）自动喷水系统不同管径的管道连接，应采用异径管，不应采用补心。9）排水立管每层设置1个伸缩节，排水悬吊横管每隔4m设置一个伸缩节，排水立管穿越楼层、防火墙、管道井井壁时，应在穿越部位设置防火阻火圈。

1）全部给水排水，消防管道除住宅部分给水排水立管及给水支管暗敷外其余均为明敷。沿墙柱敷设的立管除图中注明外均以最小安装距离敷设，如图13-1所示。

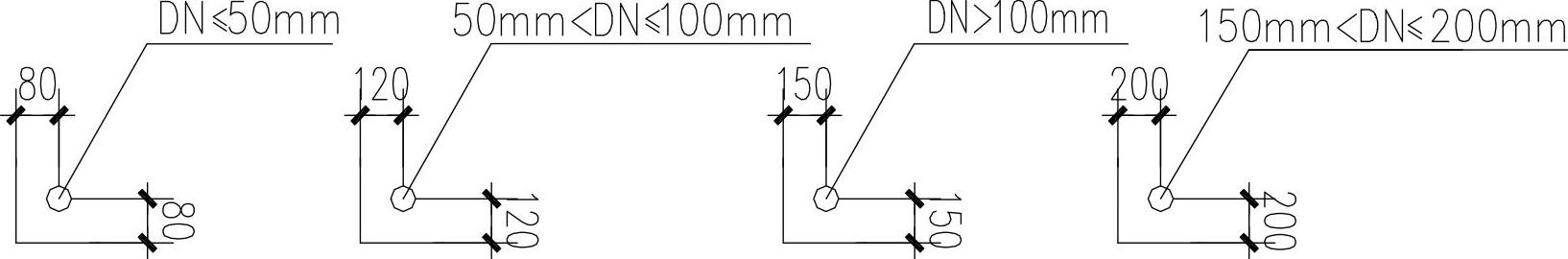

图13-1 敷设距离

2）管道穿钢筋混凝土墙壁及嵌墙槽暗敷时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管。预留孔洞尺寸宜较外管径大50~100mm。安装在楼板内的套管，其顶部应高出装饰面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰面50mm，底部应与楼板面平；安装在墙壁内的套管其两端与饰面相平。穿过楼板的套管与管道之间的缝隙应用阻燃密实材料和防水油膏填实，端面光滑。穿墙套管与管道之间的缝隙应用阻燃密实材料填实。管道的接口不应设在套管内。嵌墙暗管墙槽尺寸的宽度宜为DN+50mm，深度宜为DN+30mm。墙内铜管应用铜制管卡固定。管道穿地下室外墙和水池壁时，应根据图中标注预埋金属柔性或刚性防水套管。

穿过人防围护结构的管道，在穿越处预埋带翼环的刚性防水套管，并在人防内侧的管道上安装抗力大于或等于1.0MPa（工作压力大于1.6MPa）的闸阀。穿过防火墙的管道，应用不燃材料将其周围的缝隙填塞密实。

3）自动喷水管道穿墙体和楼板时按照《自动喷水灭火系统施工及验收规范》GB50261—1997（2005年版）执行。

4）排水管穿楼板应预留孔洞，孔洞比管道大2号，管道安装完后应填塞密封膏封闭严密。

5）管道坡度：建筑排水塑料管排水横支管的敷设坡度为0.026；其他各种管道除图中注明外，均按表13-1中的坡度来安装。

表13-1 生活排水管坡度参考

6）管道支架：管道支架或管卡应固定在梁中侧面，板下或承重结构上。钢管支承件宜采用铜合金制品。当采用钢支架时，管道与支架间应设软隔垫。钢塑管的固定支架宜设在变径、分支、接口或穿越承重墙和楼板的两侧。离心柔性接口铸铁排水管采用不锈钢卡箍。支架应安装在管接头附近，并应在管接头卡压前安装支架。泵房内采用吊架及支架。管束的托吊尽量采用独立管卡，少用角钢整体托吊。管束密集处应配合土建在梁中或板下预埋埋件。钢梁下托吊管的固定采用专业的钢梁管卡或铆钉。

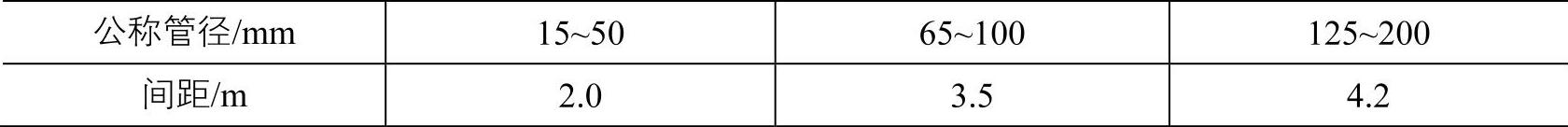

①钢管水平安装支架间距，不得大于表13-2中的数据。

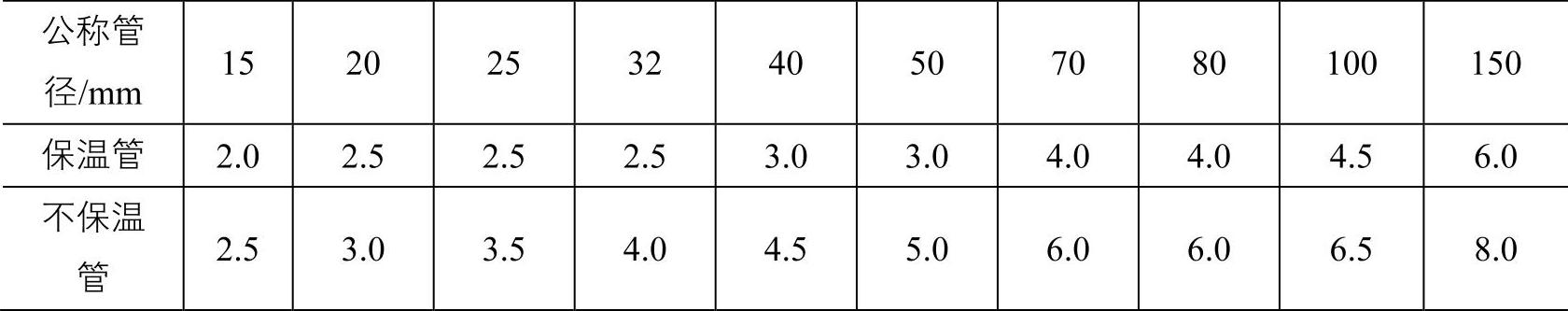

表13-2 钢管水平安装支架参考间距
