调用当前比例命令，可以设定将要绘制图形的使用比例。如图12-17所示为改变当前比例命令的操作结果。当前比例命令的执行方式有：

菜单栏：单击“文件布图”→“当前比例”命令。

下面介绍当前比例命令的操作结果。

01 按Ctrl+O组合键，打开配套光盘提供的“第12章/12.3.3当前比例.dwg”素材文件，结果如图12-18所示。

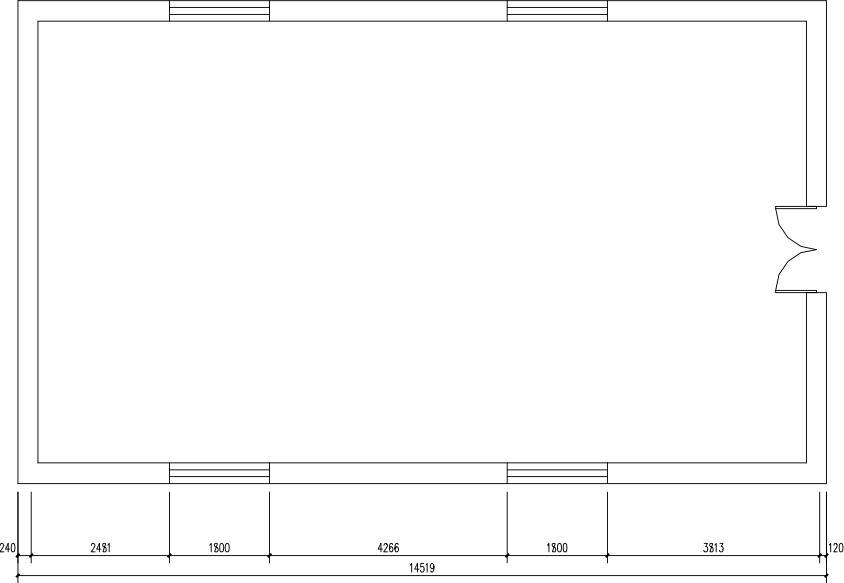

图12-17 当前比例（1：50）

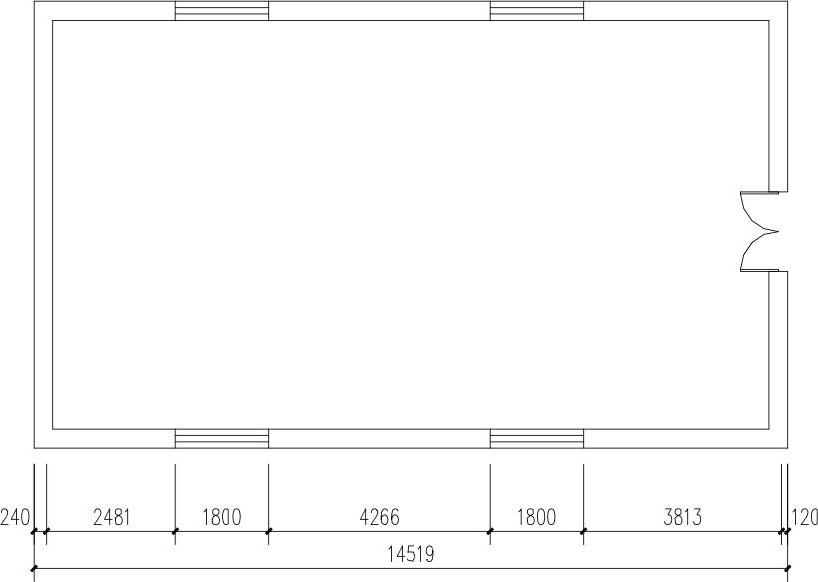

图12-18 打开素材（1:100）

02 单击“文件布图”→“当前比例”命令，命令行提示如下：

命令:T98_TChScale

请输入新的出图比例1:<100>:50 //指定新的当前比例，结果如图12-17所示。

单击状态栏的右下角的“单击修改当前比例”按钮，在弹出的列表中可以选定所要修改的比例，如图12-19所示。

在列表中单击“其他”比例选项，系统弹出如图12-20所示的【设置当前比例】对话框，在其中也可更改当前比例参数。

图12-19 比例列表

图12-20 【设置当前比例】对话框

提示

更改比例并没有修改图形的长宽尺寸，只是在进行尺寸标注时，标注、文字和多段线的字高、符号尺寸与标注线之间的相对间距缩小了一倍。
