调用线图案命令，可以绘制线图案。如图11-34所示为线图案命令的操作结果。线图案的执行方式有：

菜单栏：单击“绘图工具”→“线图案”命令。

下面以图11-34所示的线图案为例，介绍调用线图案命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第11章/11.3.8线图案.dwg”素材文件，结果如图11-35所示。

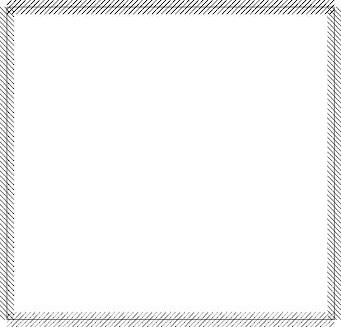

图11-34 线图案

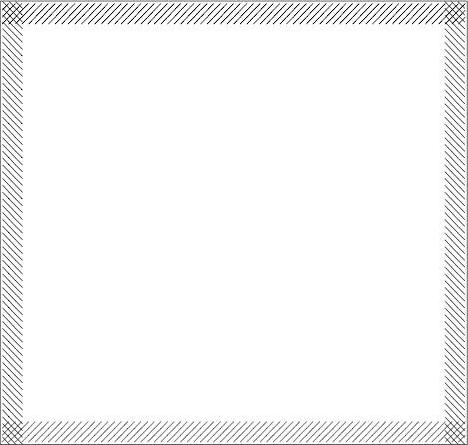

图11-35 打开线图案素材

02 单击“绘图工具”→“线图案”命令，系统弹出【线图案】对话框，设置参数如图11-36所示。

03 同时命令行提示如下：

命令:T98_TLinePattern

起点<退出>:

直段下一点或[弧段(A)/回退(U)/翻转(F)]<结束>:

直段下一点或[弧段(A)/回退(U)/翻转(F)]<结束>: //在绘图区中分别指定线图案的起点和终点，绘制线图案的结果如图11-34所示。

单击【线图案】对话框中右上角的线样式预览框，系统弹出【天正图库管理系统】对话框；在其中可以选择线的样式，结果如图11-37所示。

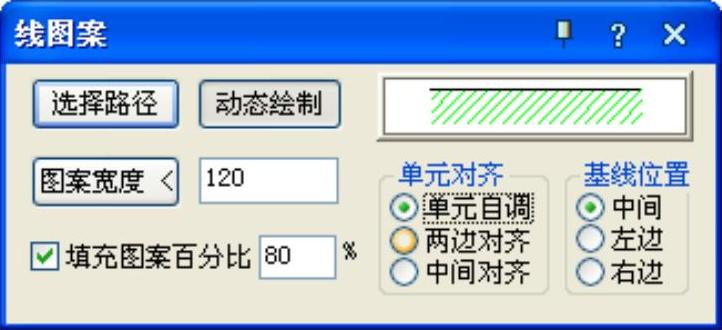

图11-36 【线图案】对话框

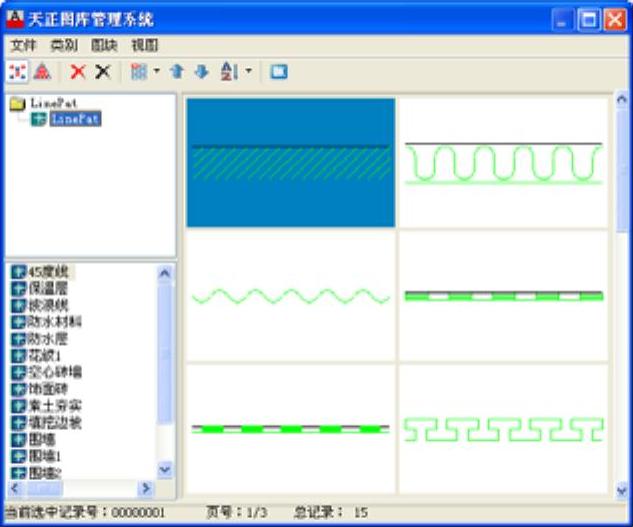

图11-37 选择线的样式

【线图案】对话框中各功能选项的含义如下：

“选择路径”选项：单击该按钮，可以选定已有的路径绘制线图案。

“动态绘制”按钮：单击该按钮，可以自由绘制线图案，而不受路径的约束。

“图案宽度”选项：在选项文本框中可以定义所绘线图案的宽度。

“填充图案百分比”选项：勾选选项，则以文本框中的参数来定义线图案与路径的靠近程度；取消勾选，则图案默认紧贴路径。

“中间”选项：单击该按钮，则所绘的线图案位于路径的中间。

“左边”选项：单击该按钮，则所绘的线图案位于路径的左边，如图11-38所示。

“右边”选项：单击该按钮，则所绘的线图案位于路径的右边，如图11-39所示。

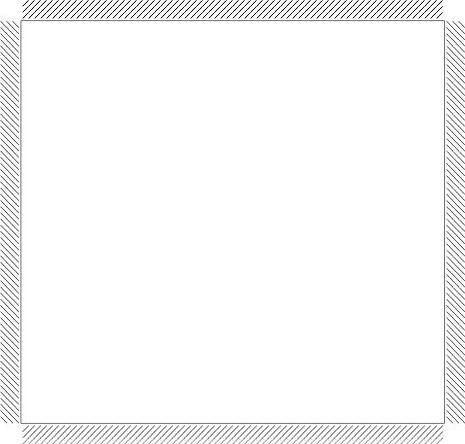

图11-38 “左边”选项

图11-39 “右边”选项
