图案加洞命令及方法|TWT2014教程

2023-08-22 理论教育版权反馈

【摘要】：调用图案加洞命令，可以在已填充图案上分割出一块空白区域。图案加洞的执行方式有：菜单栏：单击“绘图工具”→“图案加洞”命令。下面以图11-27所示的图案加洞为例，介绍调用图案加洞命令的方法。01 按Ctrl+O组合键，打开配套光盘提供的“第11章/11.3.6图案加洞.dwg”素材文件，结果如图11-28所示。

调用图案加洞命令，可以在已填充图案上分割出一块空白区域。如图11-27所示为图案加洞命令的操作结果。图案加洞的执行方式有：

菜单栏：单击“绘图工具”→“图案加洞”命令。

下面以图11-27所示的图案加洞为例，介绍调用图案加洞命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第11章/11.3.6图案加洞.dwg”素材文件，结果如图11-28所示。

图11-26 【选择颜色】对话框

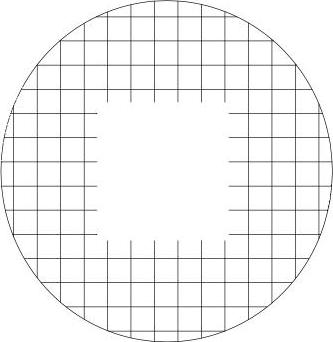

图11-27 图案加洞

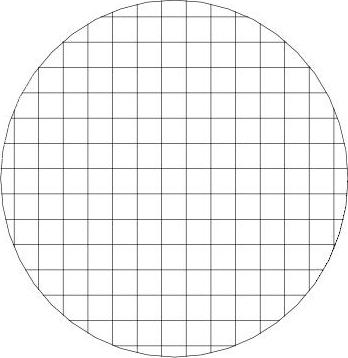

图11-28 打开图案加洞素材

02 单击“绘图工具”→“图案加洞”命令，命令行提示如下：

命令:T98_THatchAddHole

请选择图案填充<退出>:

矩形的第一个角点或[圆形裁剪(C)/多边形裁剪(P)/多段线定边界(L)/图块定边界(B)]<退出>:

另一个角点<退出>: //分别指定矩形的对角点，即可完成加矩形洞的操作，结果如图11-27所示。

已删除图案填充边界关联性。

在执行命令的过程中，当命令行提示“矩形的第一个角点或[圆形裁剪(C)/多边形裁剪(P)/多段线定边界(L)/图块定边界(B)]”时，输入C，可选择“圆形裁剪”选项，裁剪结果如图11-29所示；输入P，可选择“多边形裁剪”选项，裁剪结果如图11-30所示。

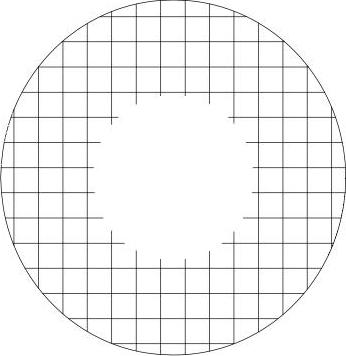

图11-29 圆形裁剪

图11-30 多边形裁剪
