对象查询命令使用方法和操作结果介绍
【摘要】：调用对象查询命令，可以随着光标的移动，在指定的图形对象上动态显示其信息；单击对象，可对对象进行编辑操作。如图11-1所示为对象查询命令的操作结果。对象查询命令的执行方式有：菜单栏：单击“绘图工具”→“对象查询”命令。图11-1 对象查询图11-2 打开对象查询素材下面以图11-1所示的对象查询结果为例，介绍调用对象查询命令的方法。01 按Ctrl+O组合键，打开配套光盘提供的“第11章/11.1.1对象查询.dwg”素材文件，结果如图11-2所示。
调用对象查询命令，可以随着光标的移动，在指定的图形对象上动态显示其信息；单击对象，可对对象进行编辑操作。如图11-1所示为对象查询命令的操作结果。对象查询命令的执行方式有：
菜单栏：单击“绘图工具”→“对象查询”命令。

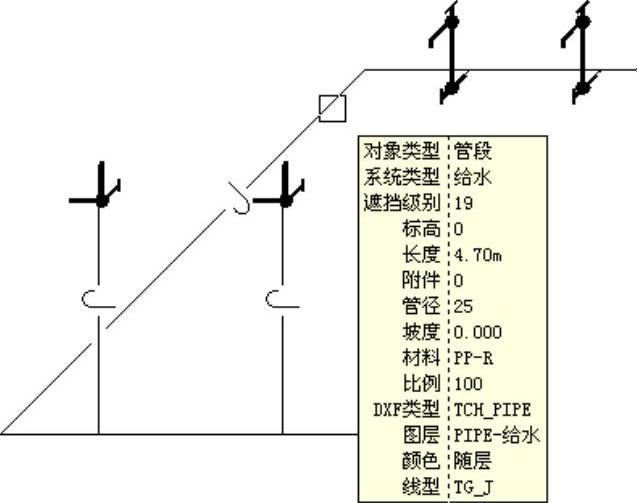

图11-1 对象查询

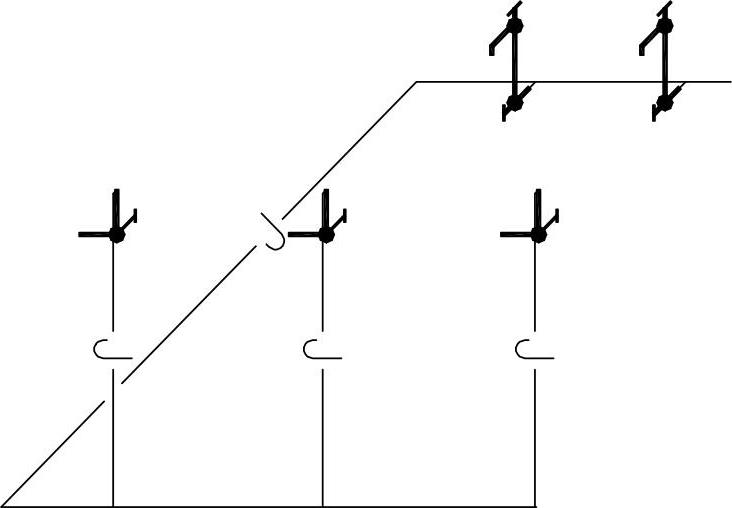

图11-2 打开对象查询素材
下面以图11-1所示的对象查询结果为例，介绍调用对象查询命令的方法。
01 按Ctrl+O组合键，打开配套光盘提供的“第11章/11.1.1对象查询.dwg”素材文件，结果如图11-2所示。
02 单击“绘图工具”→“对象查询”命令，将光标置于待查询的图形对象上，即可动态显示该图形的信息，结果如图11-1所示。

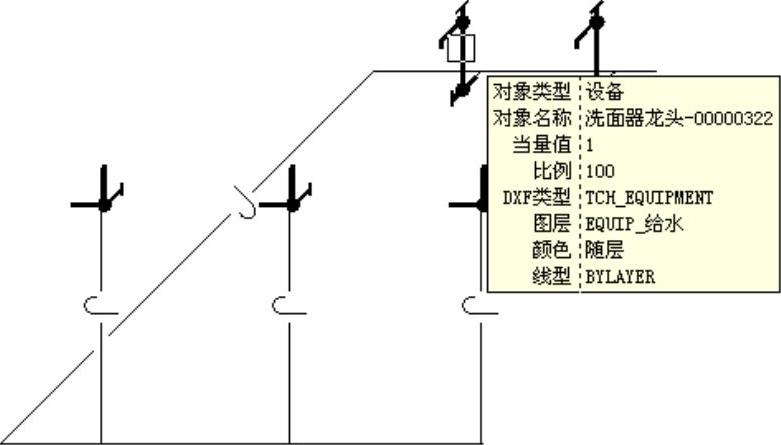

调用“对象查询”命令，将光标置于给水设备上，也可查询设备的信息，如图11-3所示。
图11-3 查询结果

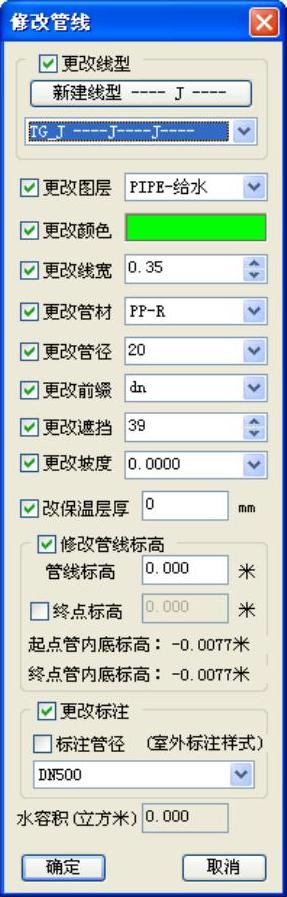

在执行命令的过程中，单击管线图形，系统弹出如图11-4所示的【修改管线】对话框，在其中可以修改管线的相关信息。

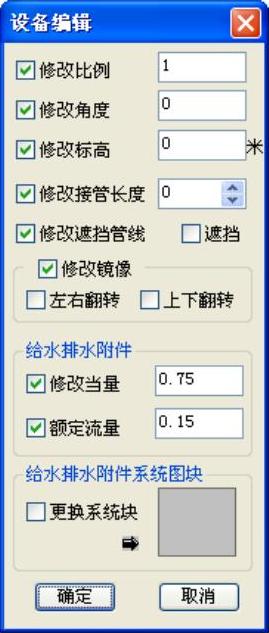

在执行命令的过程中，单击管线图形，单击给水设备，系统弹出如图11-5所示的【设备编辑】对话框，在其中可以修改设备的相关信息。
图11-4 【修改管线】对话框
图11-5 【设备编辑】对话框
