调用转换图层命令，可以将指定图层上的所有对象实体转换到目标图层，可以实现旧版图纸升级到新版图纸。如图10-64所示为转换图层命令的操作结果。转换图层命令的执行方式有：

菜单栏：单击“图库图层”→“转换图层”命令。

下面以图10-64所示的转换图层结果为例，介绍调用转换图层命令的方法。

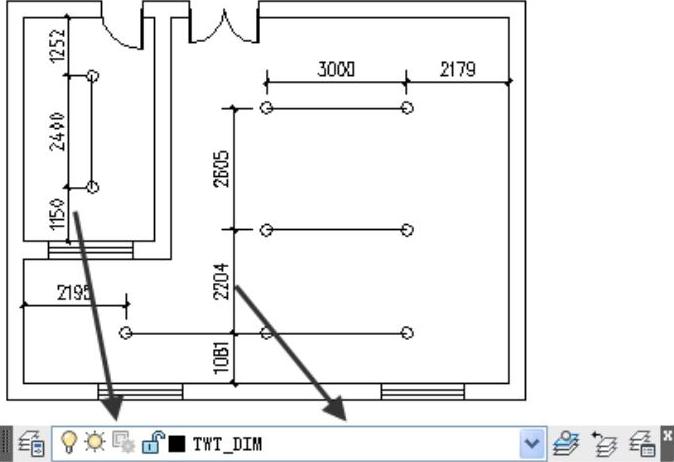

图10-64 转换图层

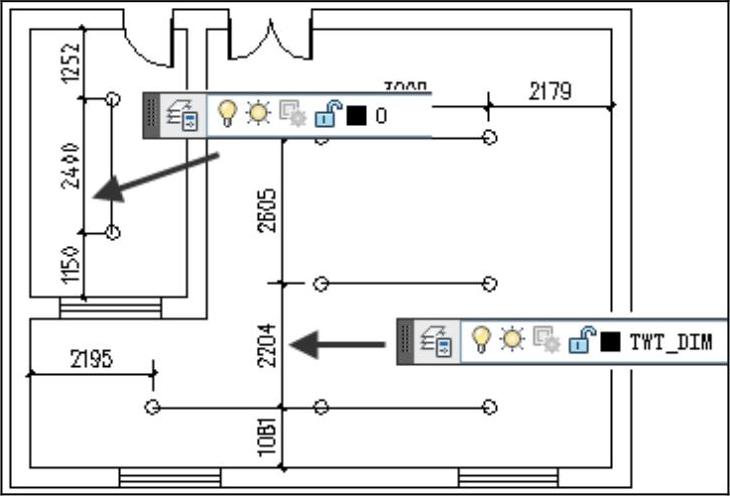

图10-65 打开替换图层素材

01 按Ctrl+O组合键，打开配套光盘提供的“第10章/10.2.9转换图层.dwg”素材文件，结果如图10-65所示。

02 单击“图库图层”→“转换图层”命令，命令行提示如下：

命令:CONVERTLAYER

请选择要转换图层(源)上的任意图元:<转换成天正图层> //如图10-66所示；

请选择要转换图层(目标)上的任意图元:<转换成天正相应图层> //如图10-67所示；

0层已经成功转换到TWT_DIM层了！ //转换结果如图10-64所示。

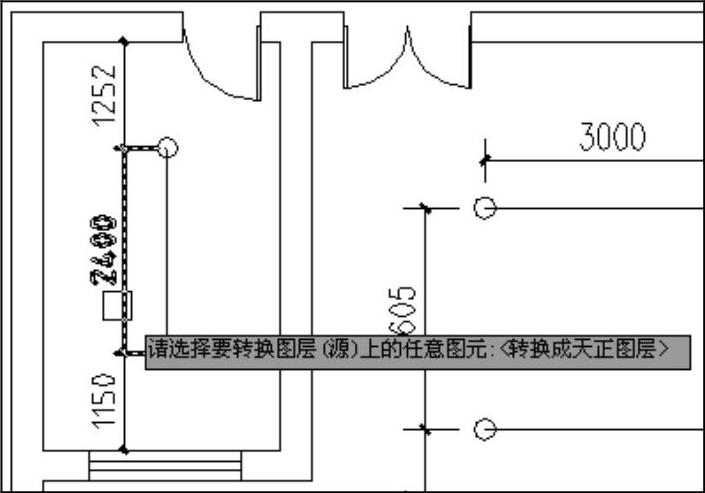

图10-66 选定源图层上的图元

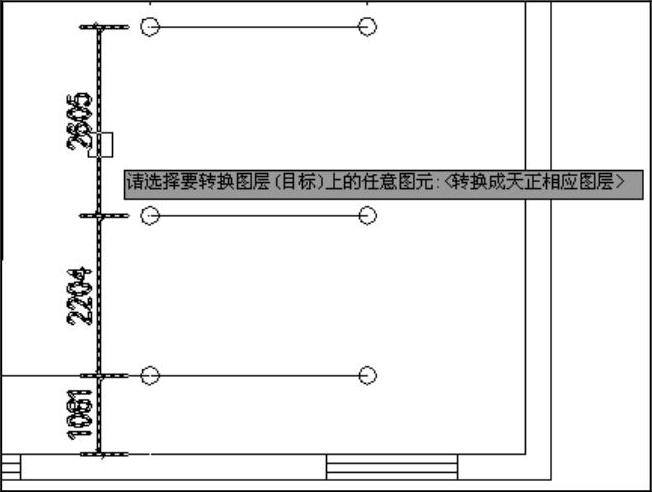

图10-67 选择目标图层上的图元

单击“图库图层”→“转换图层”命令，单击鼠标右键，命令行提示如下：

命令:CHANGELAYER2TWT

请选择要改层的图元<退出>:找到1个 //选择待改层的图元，按下回车键，系统弹出如图10-68所示的【修改图层】对话框。

在【修改图层】对话框上单击待修改的图层的名称按钮，即可完成图层的转换，如图10-68所示。

图10-68 【修改图层】对话框
