天正图层管理及设置方法

2023-08-22 理论教育 版权反馈
【摘要】：调用图层管理命令，可以设定天正图层系统的名称和颜色。“当前标准”按钮：单击该按钮，可以将所选的图层标准置为当前正在使用的标准。“图层关键字”选项：系统默认的图层信息，不可自行修改，用来提示图层所对应的内容。“图层名”选项：可在选项栏中自定义图层名称。图10-45 对话框图10-46 对话框“颜色”选项：单击选项框右边的按钮，系统弹出如图10-47所示的对话框，在其中可以随意更改图层的颜色。图10-49 提示对话框图10-50 对话框

调用图层管理命令，可以设定天正图层系统的名称和颜色。图层管理命令的执行方式有：

978-7-111-48538-4-Chapter10-112.jpg 菜单栏：单击“图库图层”→“图层管理”命令。

下面介绍图层管理命令的操作方法。

单击“图库图层”→“图层管理”命令，系统弹出如图10-45所示的【图层管理】对话框。在对话框中可以更改图层的名称、颜色、指定图层的标准等。

【图层管理】对话框中各功能选项的含义如下：

978-7-111-48538-4-Chapter10-113.jpg “图层标准”选项：单击选项文本框，在弹出的下拉菜单中可以选择已定制的图层标准。

978-7-111-48538-4-Chapter10-114.jpg “当前标准”按钮：单击该按钮，可以将所选的图层标准置为当前正在使用的标准。

978-7-111-48538-4-Chapter10-115.jpg “新建标准”按钮：单击该按钮，系统弹出如图10-46所示的【新建标准】对话框，在其中可以设定新标准的名称。

978-7-111-48538-4-Chapter10-116.jpg “图层关键字”选项：系统默认的图层信息，不可自行修改，用来提示图层所对应的内容。

978-7-111-48538-4-Chapter10-117.jpg “图层名”选项：可在选项栏中自定义图层名称。

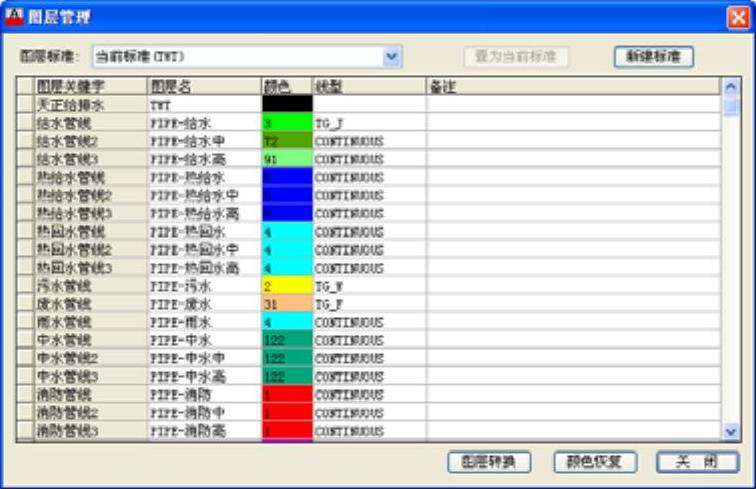

图10-45 【图层管理】对话框


图10-46 【新建标准】对话框

978-7-111-48538-4-Chapter10-120.jpg “颜色”选项：单击选项框右边的按钮，系统弹出如图10-47所示的【选择颜色】对话框，在其中可以随意更改图层的颜色。

978-7-111-48538-4-Chapter10-121.jpg “线型”选项：单击选项框右边的向下箭头，在弹出的下拉列表中可以更改线型，如图10-48所示

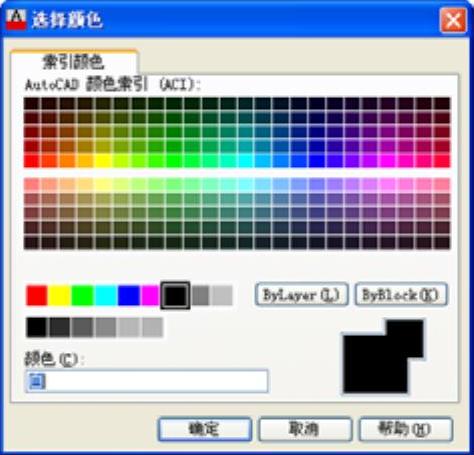

图10-47 【选择颜色】对话框


图10-48 下拉列表中更改线型

978-7-111-48538-4-Chapter10-124.jpg “图层转换”按钮：单击该按钮，系统弹出如图10-49所示的【AutoCAD】提示对话框，提示是否保存当前的修改；单击“是”按钮，系统弹出如图10-50所示的【图层转换】对话框，在其中选择原图层和目标图层的标准，单击“转换”按钮即可完成转换操作。

978-7-111-48538-4-Chapter10-125.jpg “颜色恢复”按钮：单击该按钮，可恢复系统原始设定的各图层颜色。

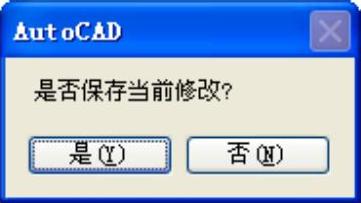

图10-49 【AutoCAD】提示对话框

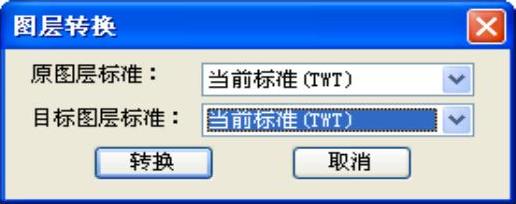

图10-50 【图层转换】对话框
