天正图层控制命令及操作方法

2023-08-22 理论教育 版权反馈
【摘要】：调用图层控制命令，可以进行天正图层操作。图层控制命令的执行方式有：命令行：输入TCKZ命令按回车键。图10-44 开/关喷淋图层“凝结”按钮：单击该按钮，可以控制所有天正凝结管线及其附属的管件所在的图层隐藏或者开启。

调用图层控制命令，可以进行天正图层操作。图层控制命令的执行方式有：

978-7-111-48538-4-Chapter10-87.jpg 命令行：输入TCKZ命令按回车键。

978-7-111-48538-4-Chapter10-88.jpg 菜单栏：单击“图库图层”→“图层控制”命令。

下面对图层控制命令的使用方法进行介绍。

输入TCKZ命令按回车键，屏幕上弹出天正图层控制管理菜单，如图10-41所示。菜单中各选项的含义如下：

978-7-111-48538-4-Chapter10-89.jpg “打开全部层”按钮：单击该按钮，可以开启全部的图层。

978-7-111-48538-4-Chapter10-90.jpg “设建筑标识”按钮：单击该按钮，命令行提示“请选择要设置为建筑标识的图元”；选择图元，可将该图元定义为建筑标识。

978-7-111-48538-4-Chapter10-91.jpg “建筑图元”按钮：单击该按钮，则关闭建筑图元所在的图层。

978-7-111-48538-4-Chapter10-92.jpg “给水排水图元”按钮：单击该按钮，则所有的给水排水图层在开与关之间切换。

978-7-111-48538-4-Chapter10-93.jpg “给水”按钮：单击该按钮，可以控制所有天正给水管线及其附属的管件所在的图层隐藏或者开启，如图10-42所示。

978-7-111-48538-4-Chapter10-94.jpg “热给水”按钮：单击该按钮，可以控制所有天正热给水管线及其附属的管件所在的图层隐藏或者开启。

978-7-111-48538-4-Chapter10-95.jpg “热回水”按钮：单击该按钮，可以控制所有天正热回水管线及其附属的管件所在的图层隐藏或者开启。

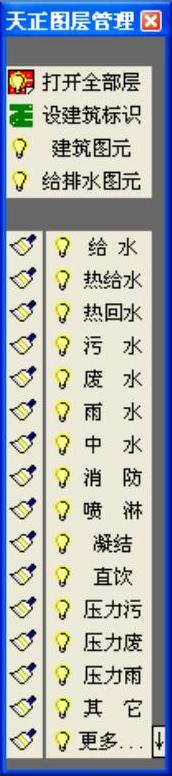

图10-41 天正图层控制管理菜单

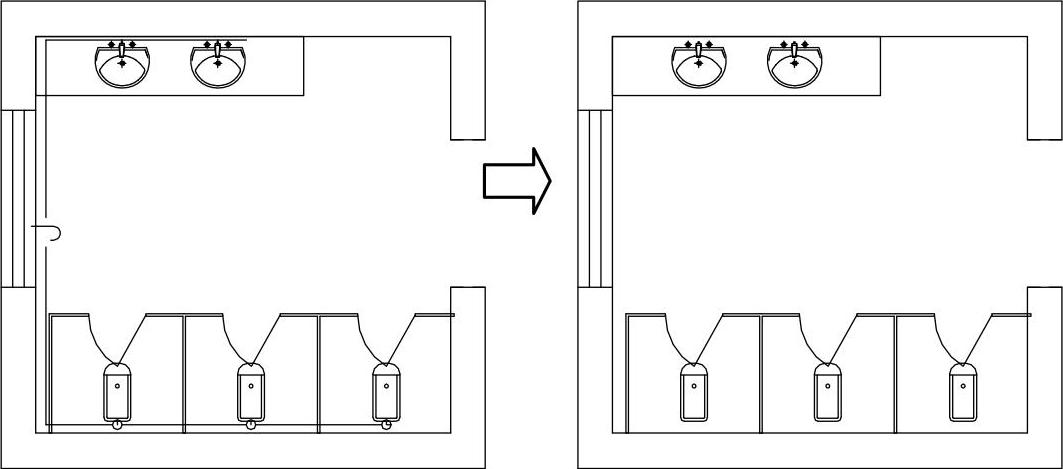

图10-42 开/关给水图层

978-7-111-48538-4-Chapter10-98.jpg “污水”按钮：单击该按钮，可以控制所有天正污水管线及其附属的管件所在的图层隐藏或者开启。

978-7-111-48538-4-Chapter10-99.jpg “废水”按钮：单击该按钮，可以控制所有天正废水管线及其附属的管件所在的图层隐藏或者开启，如图10-43所示。


图10-43 开/关废水图层

978-7-111-48538-4-Chapter10-101.jpg “雨水”按钮：单击该按钮，可以控制所有天正雨水管线及其附属的管件所在的图层隐藏或者开启。

978-7-111-48538-4-Chapter10-102.jpg “中水”按钮：单击该按钮，可以控制所有天正中水管线及其附属的管件所在的图层隐藏或者开启。

978-7-111-48538-4-Chapter10-103.jpg “消防”按钮：单击该按钮，可以控制所有天正消防管线及其附属的管件所在的图层隐藏或者开启。

978-7-111-48538-4-Chapter10-104.jpg “喷淋”按钮：单击该按钮，可以控制所有天正喷淋管线及其附属的管件所在的图层隐藏或者开启，如图10-44所示。

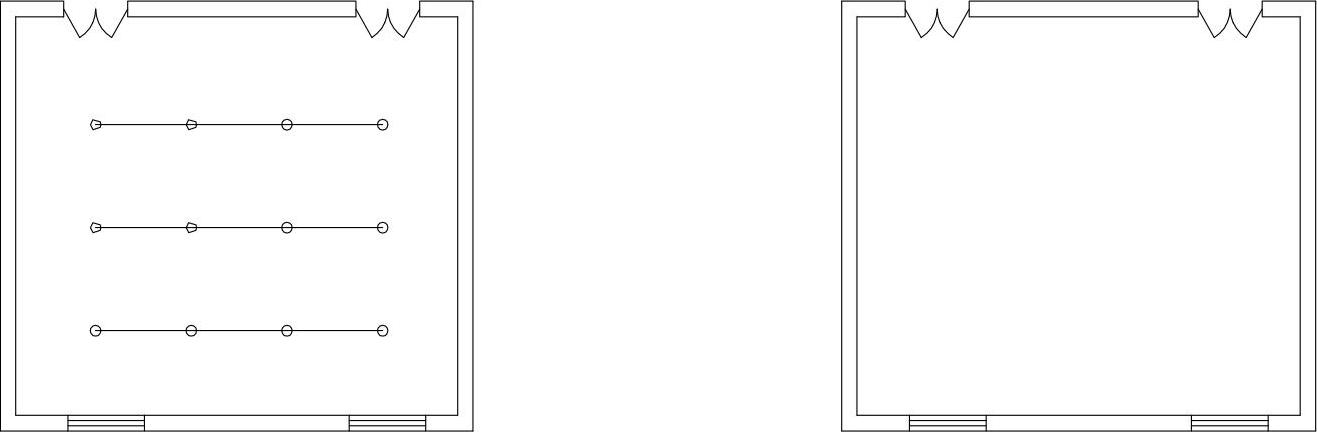

图10-44 开/关喷淋图层

978-7-111-48538-4-Chapter10-106.jpg “凝结”按钮：单击该按钮，可以控制所有天正凝结管线及其附属的管件所在的图层隐藏或者开启。

978-7-111-48538-4-Chapter10-107.jpg “直饮”按钮：单击该按钮，可以控制所有天正直饮管线及其附属的管件所在的图层隐藏或者开启。

978-7-111-48538-4-Chapter10-108.jpg “压力污”按钮：单击该按钮，可以控制所有天正压力污管线及其附属的管件所在的图层隐藏或者开启。

978-7-111-48538-4-Chapter10-109.jpg “压力废”按钮：单击该按钮，可以控制所有天正压力废管线及其附属的管件所在的图层隐藏或者开启。

978-7-111-48538-4-Chapter10-110.jpg “压力雨”按钮：单击该按钮，可以控制所有天正压力雨管线及其附属的管件所

在的图层隐藏或者开启。

单击天正图层控制管理菜单左边的每个图层选项上的笔刷按钮978-7-111-48538-4-Chapter10-111.jpg，可将选定的图元添加至指定的图层下，命令行提示如下：

请选择加入PIPE-喷淋系统的图元<退出>:指定对角点:找到1个 //操作完成后可以将所加入的图形实现与图层的同时开启与关闭。
