造阀门操作结果示例及使用说明

2023-08-22 理论教育 版权反馈
【摘要】：如图10-29、图10-30所示为造阀门命令的操作结果。造阀门命令的执行方式有：命令行：输入ZFM命令按回车键。图10-29 平面阀门图10-30 系统阀门01 按Ctrl+O组合键，打开配套光盘提供的“第10章/10.1.10造阀门.dwg”素材文件，结果如图10-31所示。05 方才所造的平面阀门和系统阀门，均可按照实际的使用需求调入到相应的平面图或者系统图中，如图10-39、图10-40所示。

调用造阀门命令，可以自定义平面阀门图块和系统阀门图块。如图10-29、图10-30所示为造阀门命令的操作结果。造阀门命令的执行方式有：

978-7-111-48538-4-Chapter10-69.jpg 命令行：输入ZFM命令按回车键。

978-7-111-48538-4-Chapter10-70.jpg 菜单栏：单击“图库图层”→“造阀门”命令。

下面以图10-29、图10-30所示的造阀门结果为例，介绍调用造阀门命令的方法。

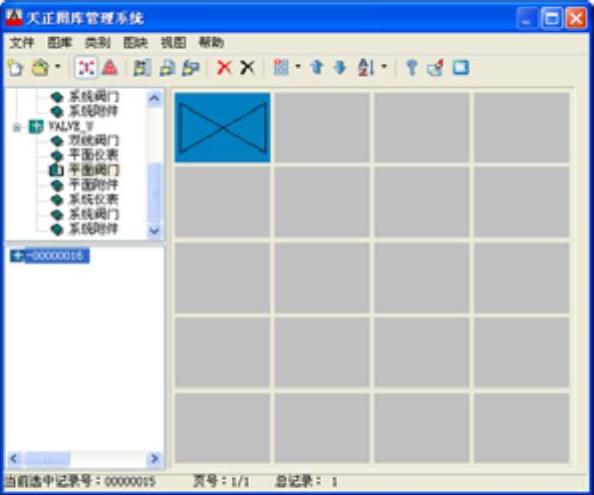

图10-29 平面阀门

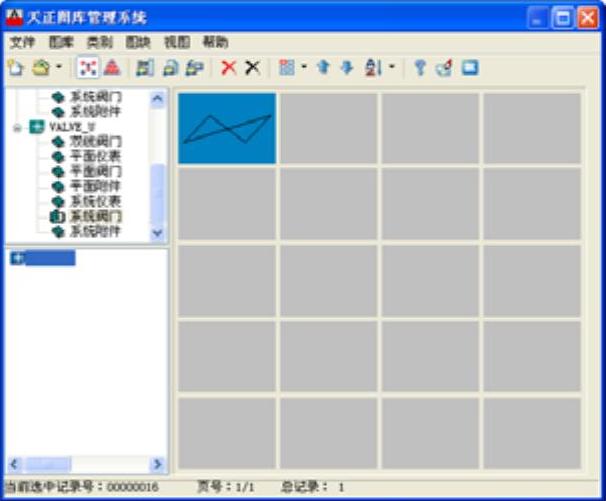

图10-30 系统阀门

01 按Ctrl+O组合键，打开配套光盘提供的“第10章/10.1.10造阀门.dwg”素材文件，结果如图10-31所示。

02 输入ZFM命令按回车键，命令行提示如下：


请输入新阀门的名称<新阀门>: //按下回车键，默认系统给予名称；

请选择要做成图块的图元<退出>:找到1个 //选择图元，如图10-32所示；

请点选插入点<中心点>: //点取插入点，如图10-33所示；

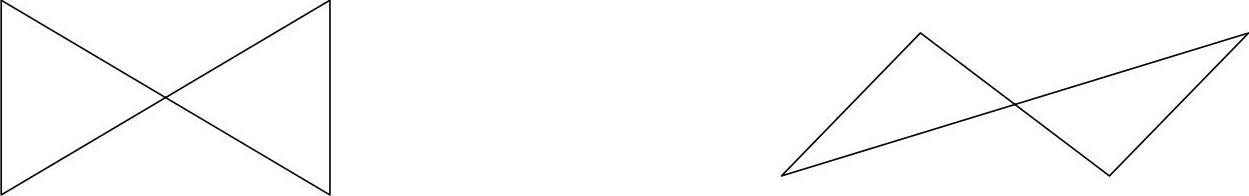

图10-31 打开造阀门素材


图10-32 选择阀门图元

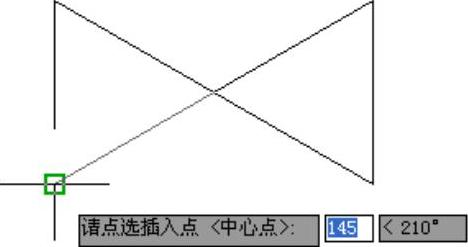

图10-33 点选插入点

请点取要作为接线点的点(图块外轮廓为圆的可不加接线点)<继续>: //如图10-34所示；

请点取要作为接线点的点(图块外轮廓为圆的可不加接线点)<继续>: //如图10-35所示；

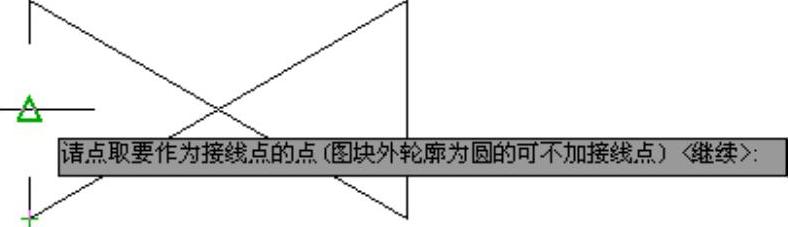

图10-34 指定接线点

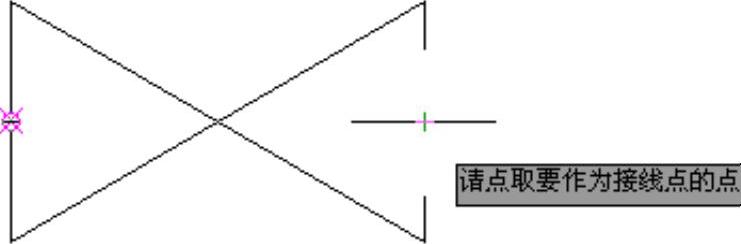

图10-35 点取接线点（1）

03 假如要顺便制作阀门系统图块，可根据如下的命令行提示进行操作：

是否继续造新阀门的系统图块<N>:Y //输入Y；

请选择要做成图块的图元<退出>:找到1个 //选择阀门系统图块，如图10-36所示；

请点选插入点<中心点>: //如图10-37所示；

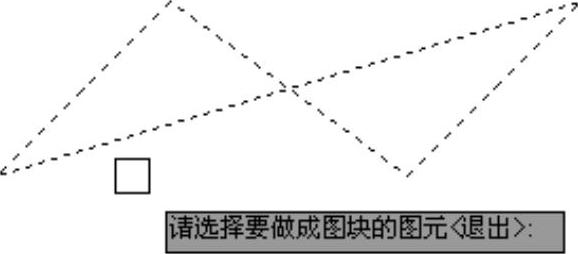

图10-36 选择阀门系统图块

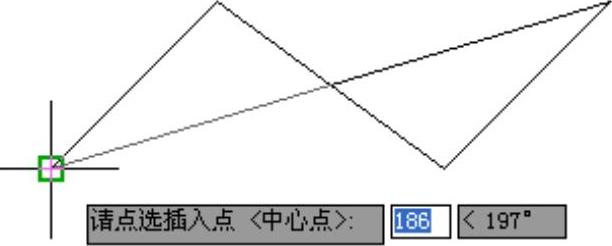

图10-37 点选阀门插入点

请点取要作为接线点的点(图块外轮廓为圆的可不加接线点)<继续>:

请点取要作为接线点的点(图块外轮廓为圆的可不加接线点)<继续>: //如图10-38所示，按下回车键结束操作。

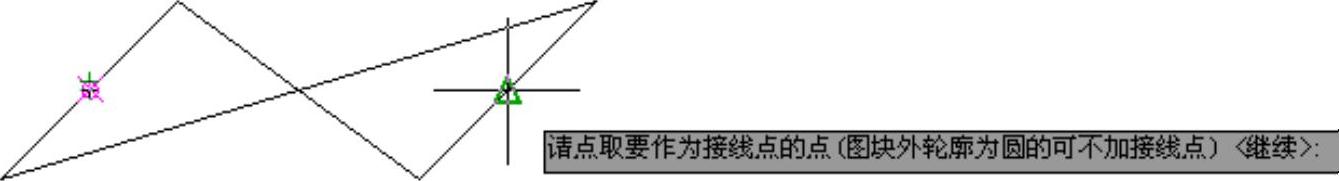

图10-38 点取接线点（2）

04 单击“图库图层”→“图库管理”命令，系统弹出【天正图库管理系统】对话框；在平面阀门和系统阀门类别中可以查看方才新造的阀门图块，如图10-29、图10-30所示。

05 方才所造的平面阀门和系统阀门，均可按照实际的使用需求调入到相应的平面图或者系统图中，如图10-39、图10-40所示。


图10-39 相应平面图

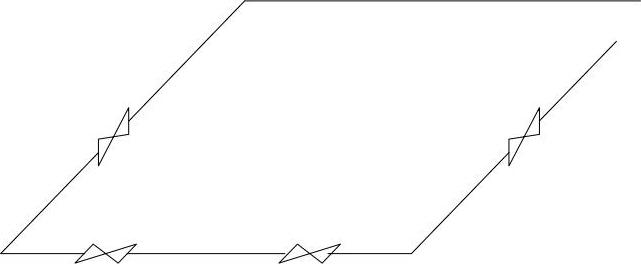

图10-40 相应系统图
