天正给水排水标准教程：TWT2014图库管理概述
【摘要】：单击“图库图层”→“图库管理”命令，系统弹出如图10-1所示的对话框。图10-1 对话框1．对话框各功能区的描述工具栏：在工具栏上提供了所有图库管理命令的图标，单击指定的按钮可以执行相应的命令操作。图10-2 选择“新建类别”选项图10-3 选择“重命名”选项状态栏：显示当前图块的参考信息以及操作的及时帮助。图10-6 选定子类别图10-7 按住左键拖拽图10-8 完成拖拽移动图库页面拖放规则如下：在本图库中不同类别之间的拖动为移动图块。

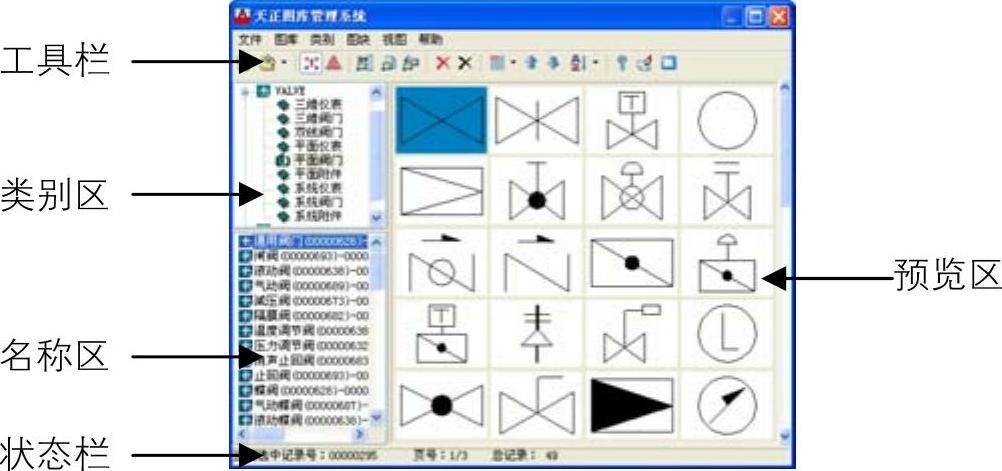

单击“图库图层”→“图库管理”命令，系统弹出如图10-1所示的【天正图库管理系统】对话框。
图10-1 【天正图库管理系统】对话框
1．【天正图库管理系统】对话框各功能区的描述
工具栏：在工具栏上提供了所有图库管理命令的图标，单击指定的按钮可以执行相应的命令操作。

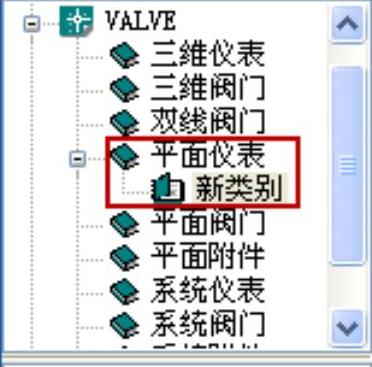

类别区：显示当前库的类别树形目录。被选中的类别呈蓝色底纹显示。天正图库支持无限制分层次；在目标类型项下单击鼠标右键，在弹出的右键菜单中选择“新建类别”选项，如图10-2所示。可以新建类别。为避免重名，在新建了类别后应马上更改类别的名称。
名称区：显示当前库当前类别下的图块名称。这些名称只是为了便于说明而起的描述性名称，可以在指定的名称上单击鼠标右键，在弹出的快捷菜单中选择“重命名”选项，如图10-3所示，可以对指定的图块执行重命名操作。
图10-2 选择“新建类别”选项
图10-3 选择“重命名”选项
状态栏：显示当前图块的参考信息以及操作的及时帮助。

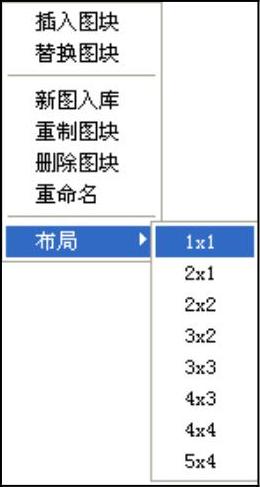

预览区：显示当前库当前类别的所有图块幻灯片。被选中的图块以蓝色底纹显示。在预览区中可以自定义图块幻灯片的布局，单击鼠标右键，选择“布局”信息，在稍后弹出的菜单中选定布局方式即可，如图10-4所示。
在预览区中单击鼠标右键，在弹出的快捷菜单中可以选定相应的图库管理命令，如图10-5所示。
图10-4 选定布局方式
图10-5 图库快捷菜单
2．图库的鼠标拖动复制功能
在某个类别中选定待移动的子类别，如图10-6所示；按住鼠标左键不放，将其拖到指定类别中，如图10-7所示；释放鼠标即可完成拖曳移动，结果如图10-8所示。
图10-6 选定子类别
图10-7 按住左键拖拽
图10-8 完成拖拽移动
图库页面拖放规则如下：
在本图库中不同类别之间的拖动为移动图块。
在不同的图库中拖动是复制图块，在拖动的同时按住Shift键不放是移动图块。
拖动复制多个图块时，可按住Ctrl键点取图块，即可完成图块的全部选中并对其执行拖动复制操作。
