表格对象特征分析-TWT2014天正给水排水标准教程
【摘要】：天正自定义生成的表格，是内部带有当前比例特性的自定义对象，可以更改表格线的行高和列宽以及其中单元格的参数等。1．表格的夹点在使用“新建表格”命令新建一个空白的天正表格后，可以对其进行夹点编辑。图9-43 移动表格夹点“移动第一列夹点”：单击并移动该夹点，如图9-44所示；可以更改第一列的宽度，结果如图9-45所示。
天正自定义生成的表格，是内部带有当前比例特性的自定义对象，可以更改表格线的行高和列宽以及其中单元格的参数等。
1．表格的夹点

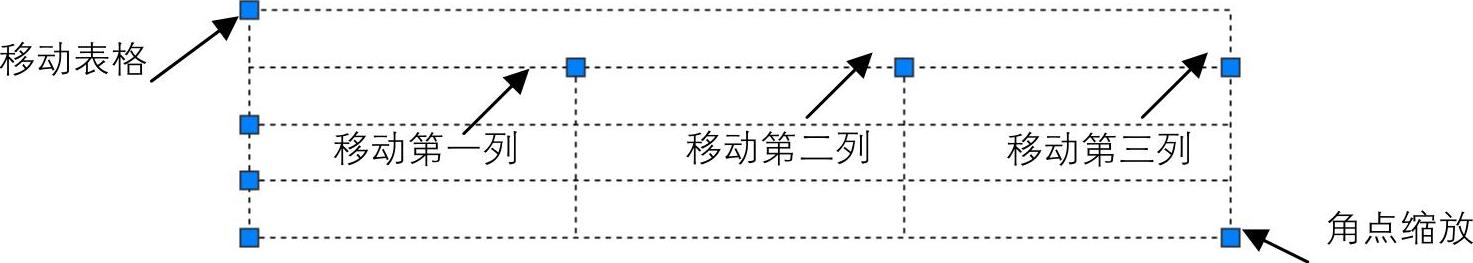

在使用“新建表格”命令新建一个空白的天正表格后，可以对其进行夹点编辑。各夹点的作用如图9-42所示。
图9-42 各表格夹点的作用

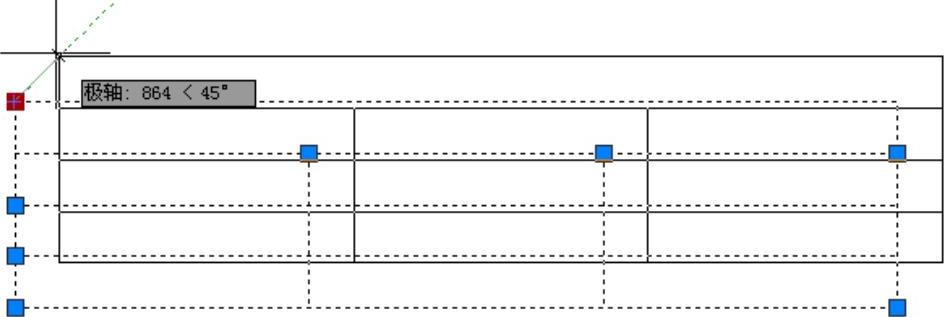

“移动表格夹点”：单击该夹点，可以移动表格的位置，如图9-43所示，而不改变表格的大小。
图9-43 移动表格夹点

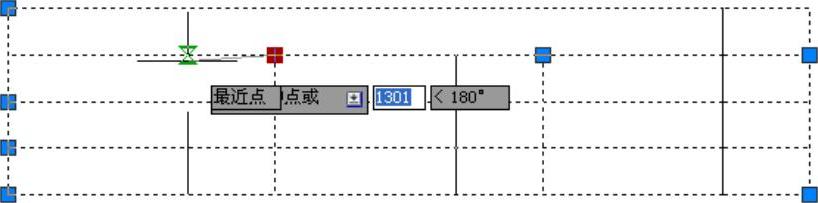

“移动第一列夹点”：单击并移动该夹点，如图9-44所示；可以更改第一列的宽度，结果如图9-45所示。
“移动第二列夹点”：单击并移动该夹点，可以更改第二列的宽度。
“移动第三列夹点”：单击并移动该夹点，可以更改第三列的宽度。
图9-44 移动第一列夹点

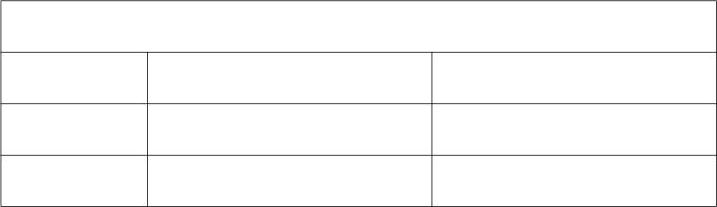

图9-45 更改列宽度结果

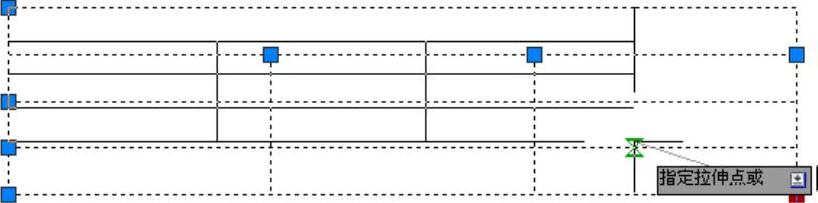

“角点缩放夹点”：单击并移动该夹点，如图9-46所示；可以更改表格的大小，结果如图9-47所示。
图9-46 角点缩放夹点
图9-47 缩放表格结果
2．表格的编辑

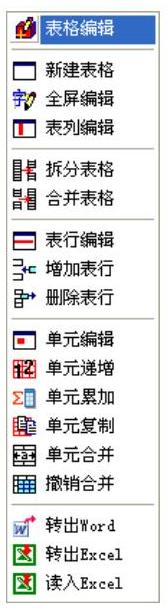

选中表格，单击右键，在弹出的快捷菜单中选择“表格编辑”选项，如图9-48所示。

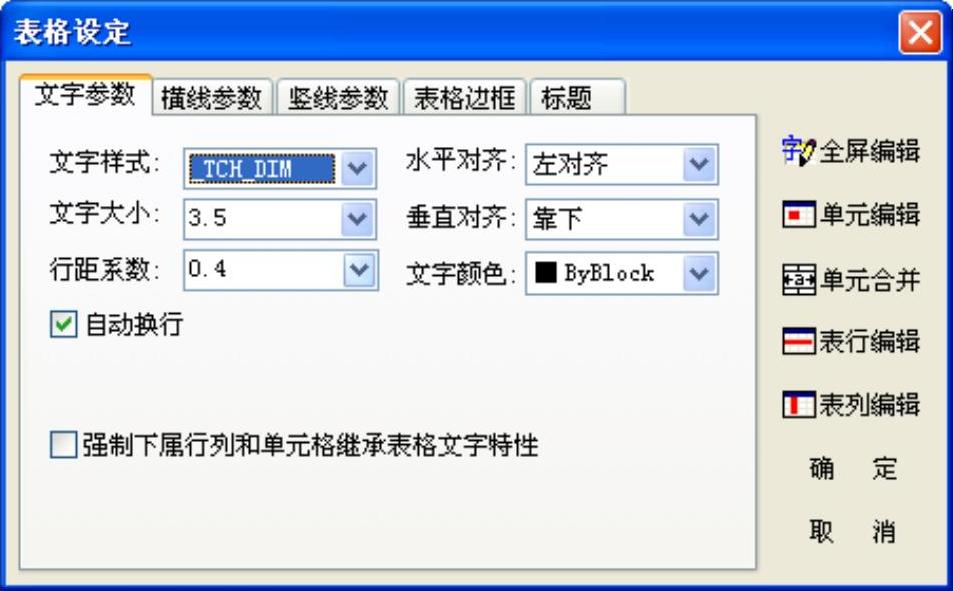

则系统可弹出如图9-49所示的【表格设定】对话框，在其中可以对表格的内容进行编辑。
图9-48 选择“表格编辑”选项
图9-49 【表格设定】对话框

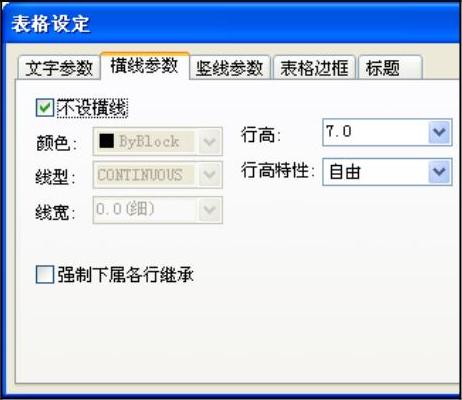

在对话框中选定“横线参数”选项，勾选“不设横线”选项，如图9-50所示；单击“确定”按钮关闭对话框，即可发现对话框内的横线被隐藏，结果如图9-51所示。
图9-50 选定“横线参数”选项
图9-51 隐藏横线
同理，选择“竖线参数”选项，勾选“不设竖线”选项，则表格中的竖线被隐藏。

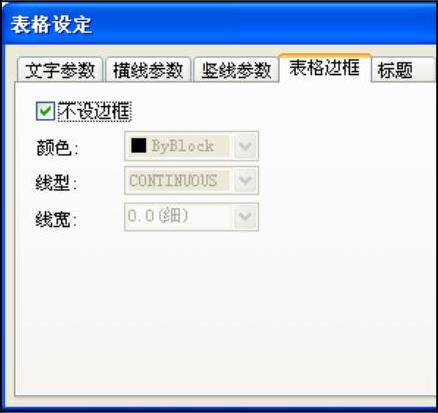

选择“表格边框”选项，勾选“不设边框”选项，如图9-52所示；则表格的边框被隐藏，如图9-53所示。

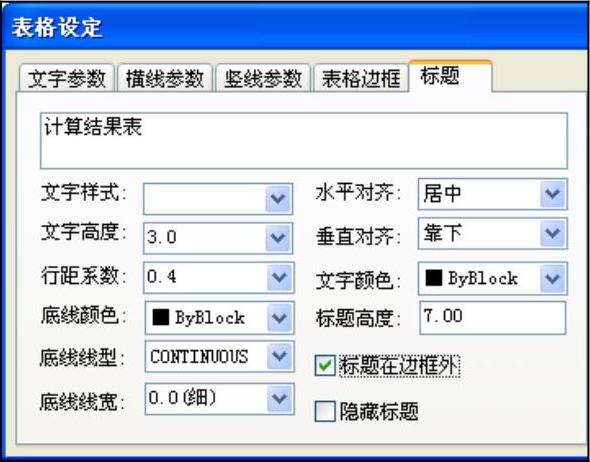

选择“标题”选项，勾选“标题在边框外”选项，如图9-54所示；则表格的标题被移到边框外，结果如图9-55所示。
图9-52 选定“表格边框”选项
图9-53 隐藏边框
图9-54 选定“标题”选项
图9-55 移动标题
选择“标题”选项，勾选“隐藏标题”选项，则表格的标题被隐藏，结果如图9-56所示。
