调用单行文字命令，可以使用已建立的天正文字样式，输入单行文字。如图9-8所示为单行文字命令的操作结果。单行文字命令的执行方式有：

978-7-111-48538-4-Chapter09-23.jpg 菜单栏：单击“文字表格”→“单行文字”命令。

下面以图9-8所示的单行文字为例，介绍调用单行文字命令的方法。


图9-8 单行文字

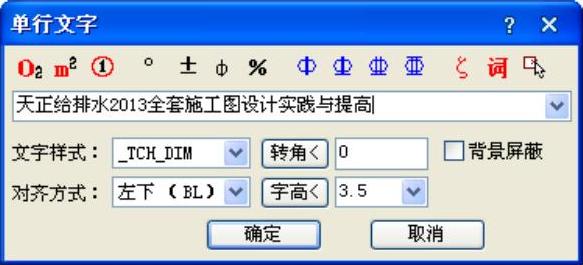

01 单击“文字表格”→“单行文字”命令，系统弹出【单行文字】对话框，设置参数如图9-9所示。

02 同时命令行提示如下：

命令:T98_TText

请点取插入位置<退出>: //在绘图区中点取单行文字的插入点，绘制单行文字的结果如图9-9所示。


图9-9 【单行文字】对话框

双击单行文字，可进行在位编辑状态，如图9-10所示；输入待修改的文字，按下回车键即可完成修改。


图9-10 修改单行文字

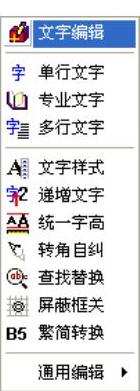

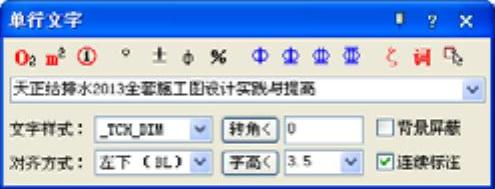

选中单行文字，在空白处单击鼠标右键，在弹出的快捷菜单中选择“文字编辑”选项，如图9-11所示。系统会弹出如图9-12所示的【单行文字】对话框，在其中修改了单行文字的各项参数后，单击“确定”按钮关闭对话框，即可在原基础上修改单行文字的内容或样式。

【单行文字】对话框中各功能选项的含义如下：

978-7-111-48538-4-Chapter09-27.jpg “文字输入”文本框：在文本框中输入待绘制的单行文字，单击文本框右边的向

下箭头，在弹出的下拉菜单中保存了以前输入过的文字，选择其中的一行文字，

可将该文字复制到首行。


图9-11 选择“文字编辑”选项


图9-12 编辑单行文字参数

978-7-111-48538-4-Chapter09-30.jpg “文字样式”向下：单击选项文本框，在弹出的下拉列表中包括了由AutoCAD或者天正文字样式命令定义的文字样式。

978-7-111-48538-4-Chapter09-31.jpg “对齐方式”选项：单击选项文本框，在弹出的下拉列表中显示了系统所提供的各种文字对齐方式。

978-7-111-48538-4-Chapter09-32.jpg “转角”选项：定义文字的转角参数。

978-7-111-48538-4-Chapter09-33.jpg “字高”选项：定义最终图样打印的字高，与在屏幕上测量出的字高数值有一个绘图比例值的倍数关系。

978-7-111-48538-4-Chapter09-34.jpg “背景屏蔽”选项：勾选该选项，文字可以遮盖背景，比如已绘制的填充图案，且屏蔽作用随文字移动存在。

978-7-111-48538-4-Chapter09-35.jpg “连续标注”选项：勾选该选项，单行文字可连续标注。

978-7-111-48538-4-Chapter09-36.jpg “上标、下标”按钮978-7-111-48538-4-Chapter09-37.jpg：单击这两个按钮，则被选中的文字即可变为上标文字或者下标文字。

978-7-111-48538-4-Chapter09-38.jpg “加圆圈”按钮978-7-111-48538-4-Chapter09-39.jpg：单击该按钮，则被选中的文字可以加上圆圈。

978-7-111-48538-4-Chapter09-40.jpg “钢筋符号”按钮978-7-111-48538-4-Chapter09-41.jpg：单击符号的插入位置，则可添加指定的钢筋符号。

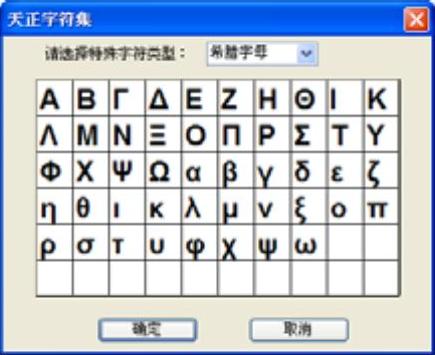

978-7-111-48538-4-Chapter09-42.jpg “特殊字符”按钮978-7-111-48538-4-Chapter09-43.jpg：单击该按钮，系统弹出如图9-13所示的【天正字符集】对话框，在其中可以将选定的特殊字符插入到图形中。

978-7-111-48538-4-Chapter09-44.jpg “词库”按钮978-7-111-48538-4-Chapter09-45.jpg：单击该按钮，系统弹出如图9-14所示的【专业文字】对话框，在其中可以选择专业词汇插入至图形中。


图9-13 【天正字符集】对话框


图9-14 【专业文字】对话框


图9-15 移动单行文字

提示

单行文字被选中后，只显示一个夹点，该夹点可以移动单行文字的位置，如图9-15所示。
