TWT2014天正给水排水标准教程-入户排序方法
【摘要】：入户排序命令的执行方式有：命令行：输入RHPX命令按回车键。下面以图8-126所示的入户排序结果为例，介绍调用入户排序命令的方法。01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.5.15入户排序.dwg”素材文件，结果如图8-127所示。
调用入户排序命令，可以将入户管号按照指定的排序方式进行重新排序。如图8-126所示为入户排序命令的操作结果。入户排序命令的执行方式有：
命令行：输入RHPX命令按回车键。
菜单栏：单击“专业标注”→“入户排序”命令。
下面以图8-126所示的入户排序结果为例，介绍调用入户排序命令的方法。
01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.5.15入户排序.dwg”素材文件，结果如图8-127所示。

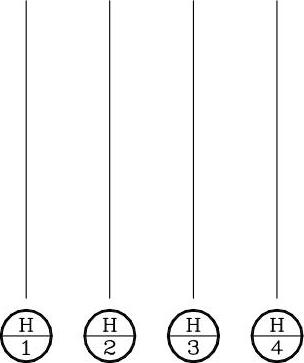

图8-126 入户排序
图8-127 打开素材
02 输入RHPX命令按回车键，命令行提示如下：
命令:RHPX
请选择入户管号标注:<退出>指定对角点:找到4个
请选择自动编号方案:{自左至右[1]/自右至左[2]/自上至下[3]/自下至上[4]}<1>: //按下回车键，默认使用第一种排序方式；
请输入H起始编号:<5>:1 //输入起始编号，按下回车键即可完成排序操作，结果如图8-126所示；
请继续选择入户管号标注，序号会继续排列:<退出> //按下Esc键退出命令。
在执行命令的过程中，当命令行提示“请选择自动编号方案:{自左至右[1]/自右至左[2]/自上至下[3]/自下至上[4]}<1>:”时，输入相应的编号，可以使用相应方式对入户管号执行排序操作。
