TWT2014天正给水排水教程，立管排序命令执行方式及案例

2023-08-22 理论教育版权反馈

【摘要】：立管排序命令的执行方式有：命令行：输入LGPX命令按回车键。图8-121 立管排序下面以图8-121所示的立管排序结果为例，介绍调用立管排序命令的方法。01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.5.14立管排序.dwg”素材文件，结果如图8-122所示。图8-124 自上至下排序图8-125 自下至上排序

调用立管排序命令，可以将立管的编号按照所指定的顺序进行重新排序。如图8-121所示为立管排序命令的操作结果。立管排序命令的执行方式有：

命令行：输入LGPX命令按回车键。

菜单栏：单击“专业标注”→“立管排序”命令。

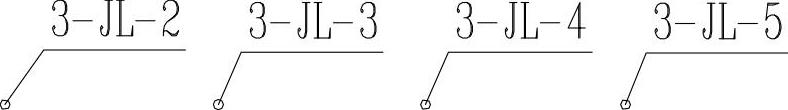

图8-121 立管排序

下面以图8-121所示的立管排序结果为例，介绍调用立管排序命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.5.14立管排序.dwg”素材文件，结果如图8-122所示。

02 输入LGPX命令按回车键，命令行提示如下：

命令:LGPX

请选择立管:<退出>指定对角点:找到4个

请选择自动编号方案:{自左至右[1]/自右至左[2]/自上至下[3]/自下至上[4]}<1>: //按下回车键，默认使用第一种排序方式；

请输入起始编号:<1>:2

请输入立管所属楼号:3 //分别定义起始编号和楼号参数，按下回车键即可完成立管排序命令的操作，结果如图8-121所示。

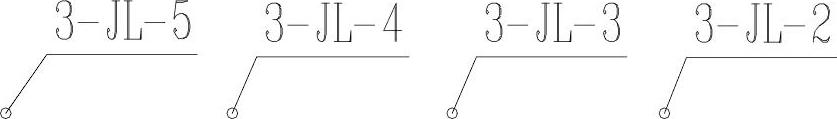

在执行命令的过程中，当命令行提示“请选择自动编号方案:{自左至右[1]/自右至左[2]/自上至下[3]/自下至上[4]}<1>:”时，输入2；即可按照“自右至左”的方式排序立管，结果如图8-123所示。

图8-122 打开素材

图8-123 自右至左排序

在执行命令的过程中，当命令行提示“请选择自动编号方案:{自左至右[1]/自右至左[2]/自上至下[3]/自下至上[4]}<1>:”时，输入3；即可按照“自上至下”的方式排序立管，结果如图8-124所示。

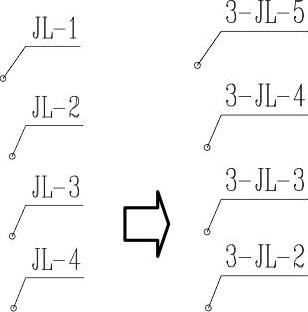

在执行命令的过程中，当命令行提示“请选择自动编号方案:{自左至右[1]/自右至左[2]/自上至下[3]/自下至上[4]}<1>:”时，输入4；即可按照“自下至上”的方式排序立管，结果如图8-125所示。

图8-124 自上至下排序

图8-125 自下至上排序
