连注标高命令的使用及效果

2023-08-22 理论教育版权反馈

【摘要】：调用连注标高命令，可以连续标注标高，通常用于立剖面标高标注。01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.5.13连注标高.dwg”素材文件，结果如图8-118所示。图8-117 连注标高图8-118 打开素材04 此时，对话框并没有关闭；在“楼层标高”选项下修改参数为0的标高标注，依次修改为3、6、9，继续绘制楼层标高标注，结果如图8-117所示。

调用连注标高命令，可以连续标注标高，通常用于立剖面标高标注。如图8-117所示为连注标高命令的操作结果。连注标高命令的执行方式有：

菜单栏：单击“专业标注”→“连注标高”命令。

下面以图8-117所示的连注标高结果为例，介绍调用连注标高命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.5.13连注标高.dwg”素材文件，结果如图8-118所示。

02 单击“专业标注”→“连注标高”命令，系统弹出【标高标注】对话框；勾选“手工输入”选项，在“楼层标高”选项下输入标高参数，如图8-119所示。

03 同时命令行提示如下：

命令:T98_TMElev

请点取标高点或[参考标高(R)]<退出>:

请点取标高方向<退出>:点取基线位置<退出>: //分别点取标高的各个点，即可完成标高标注。

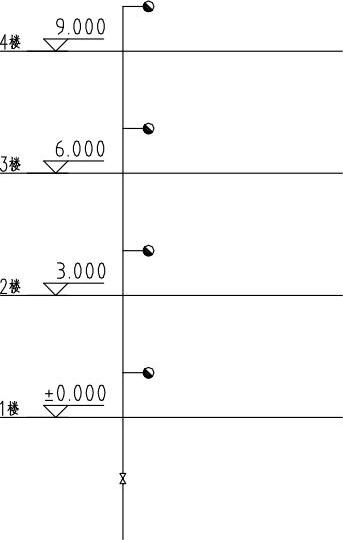

图8-117 连注标高

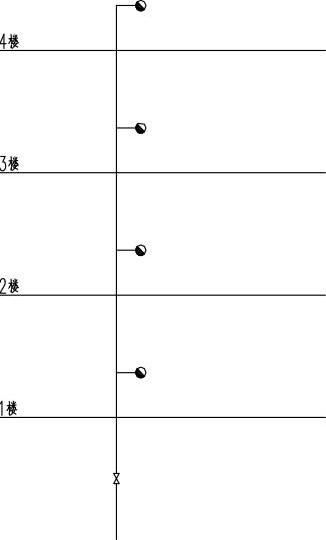

图8-118 打开素材

04 此时，【标高标注】对话框并没有关闭；在“楼层标高”选项下修改参数为0的标高标注，依次修改为3、6、9，继续绘制楼层标高标注，结果如图8-117所示。

在【标高标注】对话框中的“楼层标高”列表下输入多个标高参数，可以表示楼层地坪的标高，结果如图8-120所示。

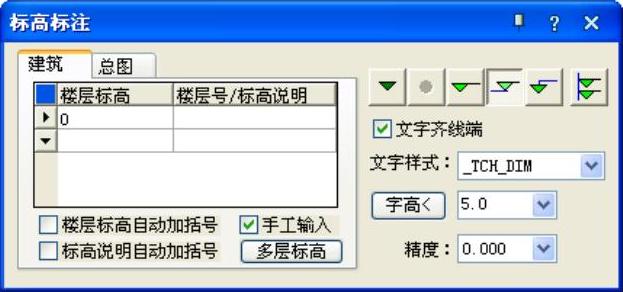

图8-119 【标高标注】对话框

图8-120 绘制多个标高
