多管标注结果及调用方法

2023-08-22 理论教育版权反馈

【摘要】：下面以图8-95所示的多管标注结果为例，介绍调用多管标注命令的方法。01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.5.7多管标注.dwg”素材文件，结果如图8-96所示。在执行命令的过程中，当命令行提示“进行管径标注[标高标注/管径、标高同时标注]<管径标注>”时；输入F，可以标注所选管线的管径和标高，如图8-105所示。

调用多管标注命令，可以在选定的多根立管和管线上标注编号和管径。如图8-95所示为多管标注命令的操作结果。多管标注命令的执行方式有：

命令行：输入DGBZ命令按回车键。

菜单栏：单击“专业标注”→“多管标注”命令。

下面以图8-95所示的多管标注结果为例，介绍调用多管标注命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.5.7多管标注.dwg”素材文件，结果如图8-96所示。

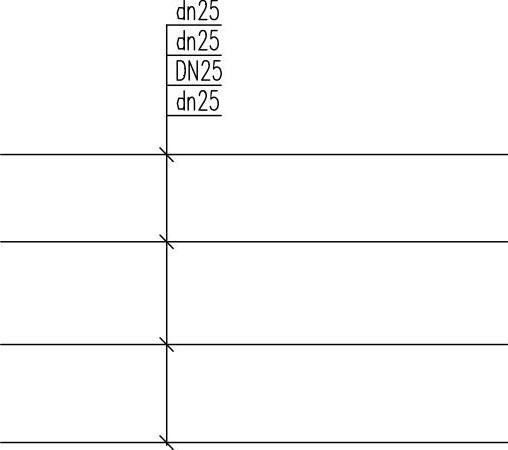

图8-95 多管标注

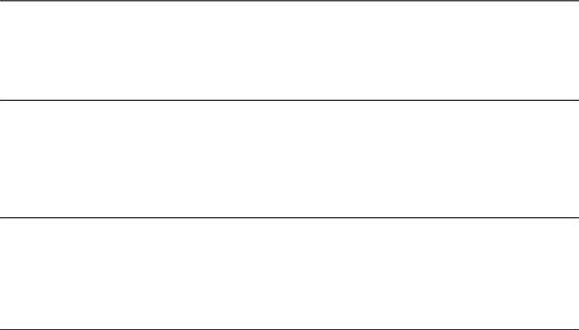

图8-96 打开素材

02 输入DGBZ命令按回车键，命令行提示如下：

命令:DGBZ

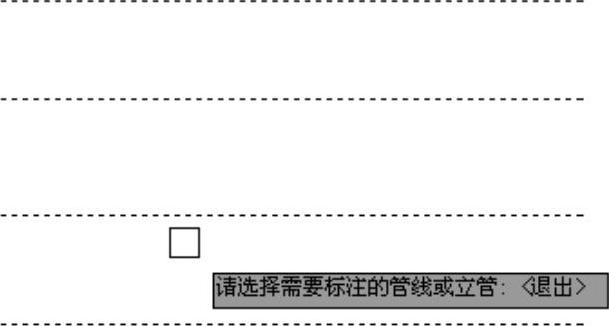

请选择需要标注的管线或立管:<退出>指定对角点:找到4个 //选定待标注的管线，如图8-97所示；

确定一直线的起点与终点

用该直线与待标注的管线（可以是多根）相交

起点： //指定起点，如图8-98所示；

图8-97 选定待标注的管线

图8-98 指定起点

终点： //指定终点，如图8-99所示;

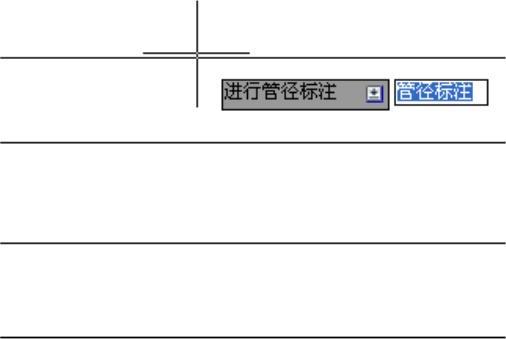

进行管径标注[标高标注(E)/管径、标高同时标注(F)]<管径标注> //按下回车键，默认进行管径标注，如图8-100所示；

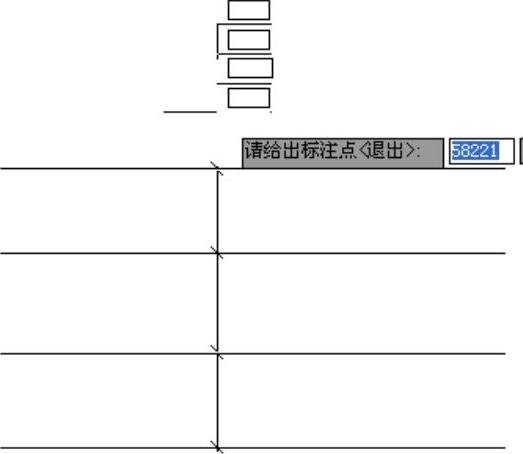

请给出标注点<退出>: //点取标注点，如图8-101所示；单击左键，完成多管标注命令的操作结果如图8-95所示。

图8-99 指定终点

图8-100 默认管径标注

在绘制完成的多管标注上单击鼠标右键，系统弹出如图8-102所示的快捷菜单；单击选中“多标修改”选项，系统弹出如图8-103所示的【多管标注—修改】对话框，在其中可以对多管标注进行修改。

【多管标注—修改】对话框中各功能选项的含义如下：

“标注字高”选项：在选项文本框中可以修改标注文字的高度。

“文字样式”选项：单击选项文本框，在弹出的下拉列表中可以选择标注文字的文字样式。

“标注内容”选项组：系统提供了4种标注内容供用户选择，单击选中其中的一种，即可在执行多管标注命令的时候，绘制所指定的标注类型。

“新增”按钮：单击该按钮，可在绘图区中选择管线以绘制该管线的标注。

“删除”按钮：单击该按钮，可以删除选定的某管线标注。

“定位”按钮：单击该按钮，可以在绘图区中查看被指定的管线的位置。例如在对话框中指定编号为1的管线，单击该按钮后，则系统会自动隐藏对话框，在绘图区中编号为1的管线会自动亮显。

图8-101 点取标注点

图8-102 快捷菜单

图8-103 【多管标注—修改】对话框

在执行命令的过程中，当命令行提示“进行管径标注[标高标注(E)/管径、标高同时标注(F)]<管径标注>”时；输入E，可以标注所选管线的标高，如图8-104所示。

在执行命令的过程中，当命令行提示“进行管径标注[标高标注(E)/管径、标高同时标注(F)]<管径标注>”时；输入F，可以标注所选管线的管径和标高，如图8-105所示。

图8-104 标高标注

图8-105 管径、标高同时标注
