多管管径命令操作结果及标注方法
【摘要】：调用多管管径命令，可以多选管径来统计绘制管径标注。如图8-86所示为多管管径命令的操作结果。多管管径命令的执行方式有：命令行：输入GJBZ命令按回车键。01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.5.5多管管径.dwg”素材文件，结果如图8-87所示。“自动读取”按钮：单击该按钮，系统可自动读取所选管线的管径并进行标注。单击选中其中的一种，即可按照给定的位置在管线上绘制管径标注。
调用多管管径命令，可以多选管径来统计绘制管径标注。如图8-86所示为多管管径命令的操作结果。多管管径命令的执行方式有：
命令行：输入GJBZ命令按回车键。
菜单栏：单击“专业标注”→“多管管径”命令。
下面以图8-86所示的多管管径结果为例，介绍调用多管管径命令的方法。
01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.5.5多管管径.dwg”素材文件，结果如图8-87所示。
02 输入GJBZ命令按回车键，系统弹出如图8-88所示的【管径】对话框，在其中单击“自动读取”按钮。
03 命令行提示如下：
命令:GJBZ
请选取要标注管径的管线(多选，标注在管线中间)<退出>:找到1个
请选取要标注管径的管线(多选，标注在管线中间)<退出>:找到1个，总计2个
请选取要标注管径的管线(多选，标注在管线中间)<退出>:找到1个，总计3个 //分别点取待标注的管线，按下回车键即可完成管径的标注，结果如图8-86所示。

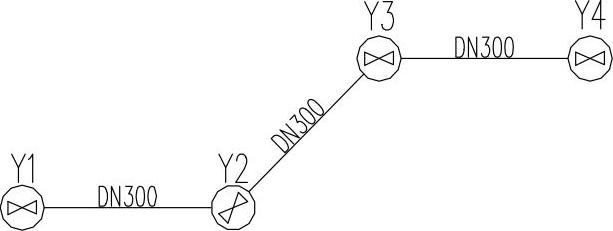

图8-86 多管管径
图8-87 打开素材
【管径】对话框中功能选项的含义如下：
“常用管径”选项组：在该选项组下系统提供了10种常用管径按钮，单击其中一个管径参数按钮，即可按该管径参数为指定的管线绘制标注。
“自动读取”按钮：单击该按钮，系统可自动读取所选管线的管径并进行标注。
“删除标注”按钮：单击该按钮，可以将选中的管径标注删除。
“字高”选项：在文本框中可以定义标注文字的大小，可单击文本框右边的调整按钮或者自行在文本框中定义参数。

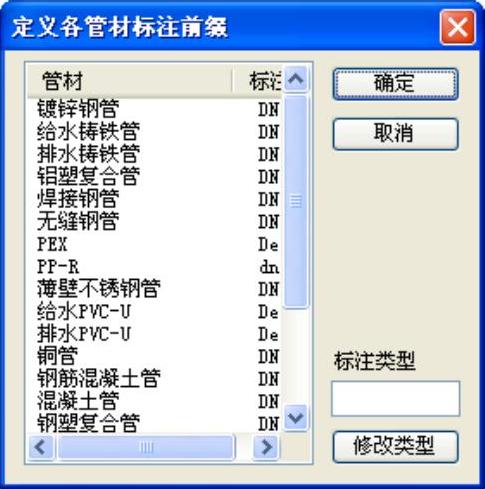

“类型”按钮：单击该按钮，系统弹出如图8-89所示的【定义各种管材标注前缀】对话框；在其中可以选择管材的标注前缀，单击选中其中的一个管材；即可在对话框右下角的“标注类型”文本框中显示，单击“修改类型”按钮，即可完成管材前缀的修改。

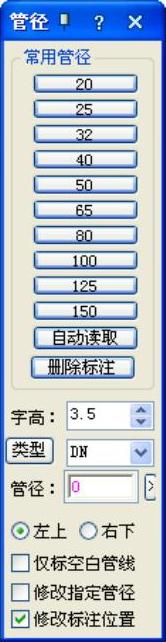

图8-88 【管径】对话框
图8-89 【定义各种管材标注前缀】对话框
“管径”选项：单击系统所提供的各管径标注按钮，则其相应的管径参数会显示在该选项文本框中；单击文本框右边的按钮，在弹出的列表中也可选定系统所定义的三种管径。
“标注位置”选项组：系统提供了两种标注位置，分别是左上、右下。单击选中其中的一种，即可按照给定的位置在管线上绘制管径标注。

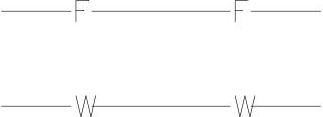

“仅标空白管线”选项：勾选该选项，则只能在没有类型代号的管线上绘制管径标注；如图8-90所示为不能绘制标注的管线。
图8-90 有类型代号的管线
