天正给水排水标准教程中的管线文字操作教程

2023-08-22 理论教育版权反馈

【摘要】：下面以如图8-84所示的管线文字结果为例，介绍调用管线文字命令的方法。01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.5.4管线文字.dwg”素材文件，结果如图8-85所示。图8-84 管线文字图8-85 打开素材02 输入GXWZ命令按回车键，命令行提示如下：命令:GXWZ请输入文字内容<自动读取>:F请点取要插入文字管线的位置[多选管线/多选指定层管线/两点栏选/修改文字]<退出>: //在待标注的管线上点取文字的插入点，完成管线文字标注的结果如图8-84所示。

调用管线文字命令，可以在管线上标注管线类型的名字。如图8-84所示为管线文字命令的操作结果。管线文字命令的执行方式有：

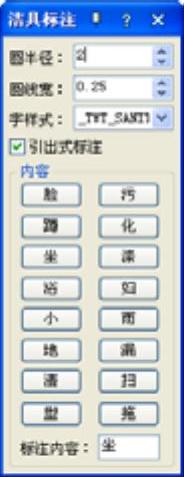

图8-82 【洁具标注】对话框

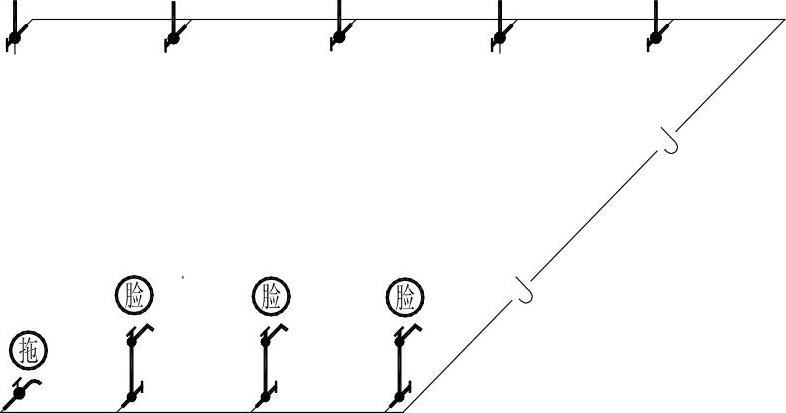

图8-83 洁具标注结果

命令行：输入GXWZ命令按回车键。

菜单栏：单击“专业标注”→“管线文字”命令。

下面以如图8-84所示的管线文字结果为例，介绍调用管线文字命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.5.4管线文字.dwg”素材文件，结果如图8-85所示。

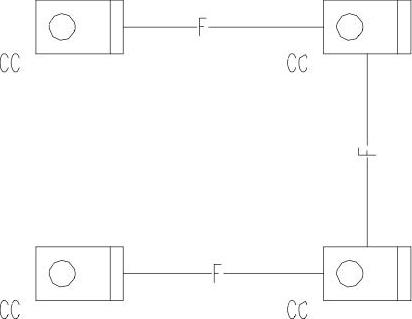

图8-84 管线文字

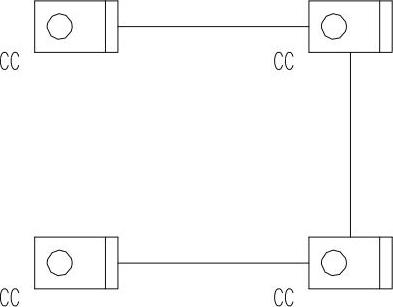

图8-85 打开素材

02 输入GXWZ命令按回车键，命令行提示如下：

命令:GXWZ

请输入文字内容<自动读取>:F

请点取要插入文字管线的位置[多选管线(M)/多选指定层管线(N)/两点栏选(T)/修改文字(F)]<退出>: //在待标注的管线上点取文字的插入点，完成管线文字标注的结果如图8-84所示。在执行命令的过程中，输入M，选择“多选管线(M)”选项，命令行提示如下：

命令:GXWZ

请输入文字内容<自动读取>:F

请点取要插入文字管线的位置[多选管线(M)/多选指定层管线(N)/两点栏选(T)/修改文字(F)]<退出>:M

请选择所有要标注的管线<退出>:找到3个 //选择待标注的所有管线；

请输入文字最小间距:<5000>3000 //定义间距参数，按下回车键即可完成标注。

在执行命令的过程中，输入N，选择“多选指定层管线(N)”选项；可以对位于同一图层上的管线执行文字标注，命令行提示如下

命令:GXWZ

请输入文字内容<自动读取>:F

请点取要插入文字管线的位置[多选管线(M)/多选指定层管线(N)/两点栏选(T)/修改文字(F)]<退出>:N

请选择要标注的其中一根管线<退出>: //选择待标注的其中一根管线；

请选择要标注的管线的范围<退出>:指定对角点:找到3个 //框选包括上一根管线在内的所有位于同一图层的管线；

请输入文字最小间距:<5000>3000 //定义间距参数，按下回车键即可完成标注。

在执行命令的过程中，输入T，选择“两点栏选(T)”选项；通过两点来选择待标注的管线，命令行提示如下：

命令:GXWZ

请输入文字内容<自动读取>:F

请点取要插入文字管线的位置[多选管线(M)/多选指定层管线(N)/两点栏选(T)/修改文字(F)]<退出>:T

多管文字标注，与管线相交处进行标注：

起点：

终点： //在不同的管线上分别指定起点和终点，即可在被指定的管线上绘制标注文字。在执行命令的过程中，输入F，选择“修改文字(F)”选项，命令行提示如下：

命令:GXWZ

请输入文字内容<自动读取>:Y

请点取要插入文字管线的位置[多选管线(M)/多选指定层管线(N)/两点栏选(T)/修改文字(F)]<退出>:F

请选择系统上其中一根管线<退出>: //单击其中的一根管线，则系统上所有的管线文字即可被修改。
