入户管号命令的执行方式及调用方法

2023-08-22 理论教育版权反馈

【摘要】：入户管号命令的执行方式有：命令行：在命令行中输入RHGH命令按回车键。下面以图8-75所示的入户管号结果为例，介绍调用入户管号命令的方法。01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.5.2入户管号.dwg”素材文件，结果如图8-76所示。图8-77 对话框图8-78 编号结果图8-79 自由绘制管号

调用入户管号命令，可以标注管线的入户管号。如图8-75所示为入户管号命令的操作结果。入户管号命令的执行方式有：

命令行：在命令行中输入RHGH命令按回车键。

菜单栏：单击“专业标注”→“入户管号”命令。

下面以图8-75所示的入户管号结果为例，介绍调用入户管号命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.5.2入户管号.dwg”素材文件，结果如图8-76所示。

02 在命令行中输入RHGH命令按回车键，系统弹出【入户管号标注】对话框，设置参数如图8-77所示。

03 同时命令行提示如下：

命令:RHGH

请选择出户管:<自由绘制>指定对角点:找到4个

选择位置点<退出> //在管线下方指定位置点；

请输入给水管起始编号:<1> //按下回车键默认系统给予的起始编号，完成入户管号命令的操作结果如图8-75所示。

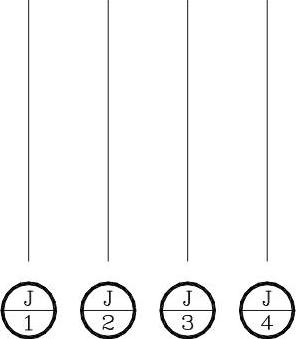

图8-75 入户管号

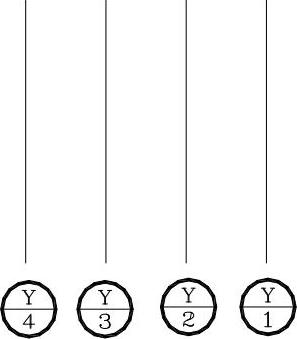

图8-76 打开入户垂管号素材

不同类型的管线也可同时绘制入户管号编号，命令行提示如下：

命令:RHGH

请选择出户管:<自由绘制>指定对角点:找到4个

选择位置点<退出>

请输入污水管起始编号:<1>

请输入废水管起始编号:<1>

请输入雨水管起始编号:<1>

请输入中水管起始编号:<1> //按下回车键默认起始编号为1（也可自行输入），完成不同类型管线的入户管号编号的结果如图8-78所示。

【入户管号标注】对话框中功能选项的含义如下：

“圆半径”选项：定义所插入的入管标注的圆半径尺寸，可在文本框中输入或者单击右边的调整按钮来调整参数值。

“圆线宽”选项：定义所插入的入管标注的圆的线宽参数；可在文本框中输入或者单击右边的调整按钮来调整参数值。

“文字样式”选项：单击选项文本框，可以在弹出的下拉列表中选择系统所提供的文字样式类型。

“X：/Y：”选项：用来改变入管标注的圆内的内容，更改后在右边的预览框可以显示修改结果。可输入编号内容，也可单击文本框的下拉列表，在弹出的选项中更改编号的内容。

在执行命令的过程中，单击鼠标右键，可以自由绘制入户管号，命令行提示如下：

命令:RHGH

请选择出户管:<自由绘制> //单击右键；

请给出标注位置<退出>: //点取编号的位置，每插入一次则系统会自动加1，标注结果如图8-79所示。

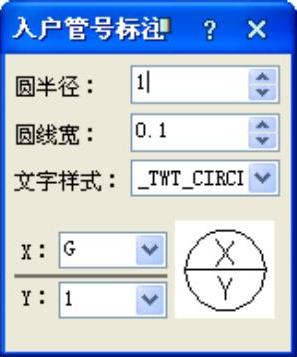

图8-77 【入户管号标注】对话框

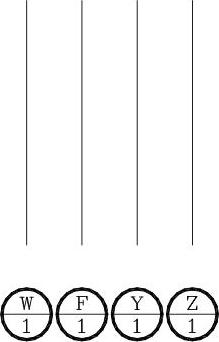

图8-78 编号结果

图8-79 自由绘制管号
