天正给水排水标准教程：8.4.6加折断线操作结果

2023-08-22 理论教育版权反馈

【摘要】：调用加折断线命令，可以在图中加入符合制图规范的折断线，可依照当前的比例，在选择对象的时候更新其大小。如图8-63所示为加折断线命令的操作结果。加折断线命令的执行方式有：菜单栏：单击“专业标注”→“加折断线”命令。01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.4.6加折断线.dwg”素材文件，结果如图8-64所示。图8-65 折断线数目为2图8-66 关闭自动外延

调用加折断线命令，可以在图中加入符合制图规范的折断线，可依照当前的比例，在选择对象的时候更新其大小。如图8-63所示为加折断线命令的操作结果。加折断线命令的执行方式有：

菜单栏：单击“专业标注”→“加折断线”命令。

下面以图8-63所示的加折断线结果为例，介绍调用加折断线命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.4.6加折断线.dwg”素材文件，结果如图8-64所示。

02 单击“专业标注”→“加折断线”命令，命令行提示如下：

命令:T98_TRupture

点取折断线起点<退出>:

点取折断线终点或[折断数目,当前=1(N)/自动外延,当前=开(O)]<退出>: //分别指定折断线的起点和终点，完成折断线的绘制结果如图8-63所示。

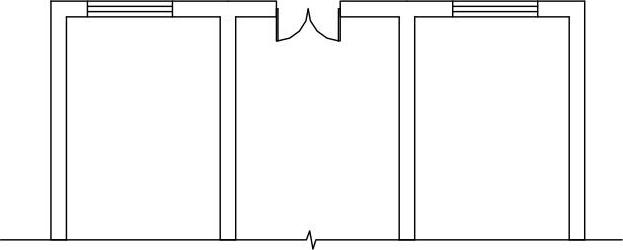

图8-63 加折断线

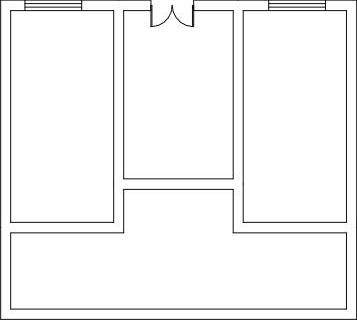

图8-64 打开加折断线素材

在执行命令的过程中，输入N，选择“折断数目,当前=1(N)”选项，命令行提示如下：

命令:T98_TRupture

点取折断线起点<退出>:

点取折断线终点或[折断数目,当前=1(N)/自动外延,当前=关(O)]<退出>:N

折断数目<1>:2 //定义折断数目；

点取折断线终点或[折断数目,当前=2(N)/自动外延,当前=关(O)]<退出>: //点取折断线的终点，绘制结果如图8-65所示。

在执行命令的过程中，输入O，选择“自动外延,当前=关(O)”选项，绘制外延关闭样式的折断线如图8-66所示。

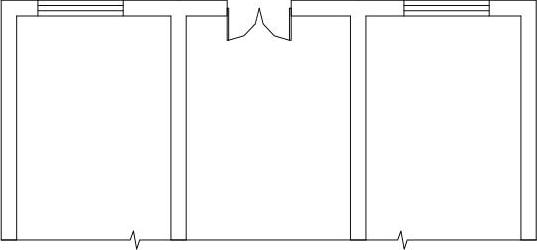

图8-65 折断线数目为2

图8-66 关闭自动外延
