多线引出命令的操作与效果
【摘要】：调用多线引出命令，可以标注工程做法。如图8-55所示为多线引出命令的操作结果。多线引出命令的执行方式有：菜单栏：单击“专业标注”→“多线引出”命令。图8-55 多线引出图8-56 对话框双击引出标注的标注文字，可以进行在位编辑状态，如图8-57所示；文字标注修改完成后，按下回车键即可完成标注。
调用多线引出命令，可以标注工程做法。如图8-55所示为多线引出命令的操作结果。多线引出命令的执行方式有：
菜单栏：单击“专业标注”→“多线引出”命令。
下面以图8-55所示的多线引出结果为例，介绍调用多线引出命令的方法。
01 单击“专业标注”→“多线引出”命令，系统弹出【做法标注】对话框，在对话框中输入标注文字，结果如图8-56所示。
02 同时命令行提示如下：
命令:T98_TComposing
请给出标注第一点<退出>:
请给出文字基线位置<退出>:
请给出文字基线方向和长度<退出>: //分别指定标注的各个点，绘制多线引出标注的结果如图8-55所示。
【做法标注】对话框中功能选项的含义如下：
“文字在线端”选项：选定该项，则文字内容标注在文字基线线端，一般用于建筑图。
“文字在线上”选项：选定该项，则文字内容标注在文字基线上，并可按基线长度自动换行，一般用于装修图。

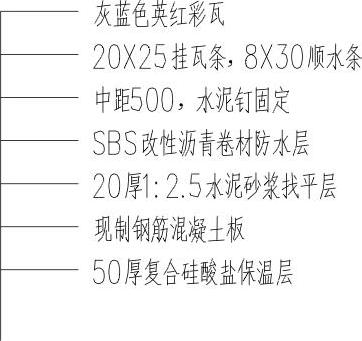

图8-55 多线引出

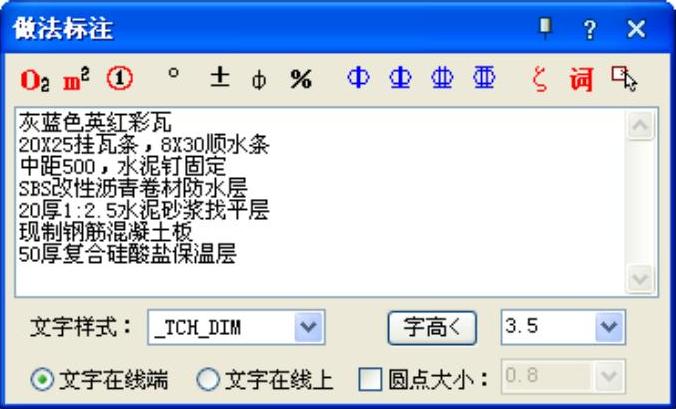

图8-56 【做法标注】对话框
双击引出标注的标注文字，可以进行在位编辑状态，如图8-57所示；文字标注修改完成后，按下回车键即可完成标注。
双击引出线，系统弹出如图8-58所示的【做法标注】对话框；在其中可更改标注的各项参数，单击“增加标注点”按钮，还可在绘图区中增加标注点。
图8-57 在位编辑状态

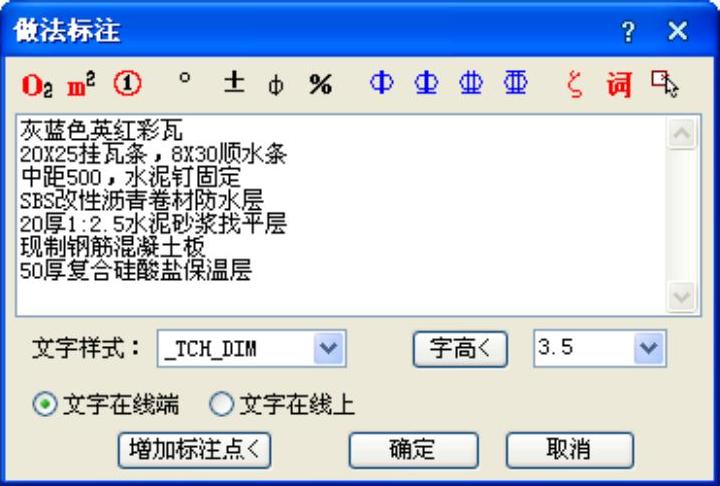

图8-58 修改标注参数
