天正标准教程：引出标注命令执行方法和参数修改

2023-08-22 理论教育版权反馈

【摘要】：引出标注命令的执行方式有：命令行：在命令行中输入YCBZ命令按回车键。下面以图8-51所示的引出标注结果为例，介绍调用引出标注命令的方法。01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.4.3引出标注.dwg”素材文件，结果如图8-52所示。“引出多线”选项：勾选该选项，在执行引出标注命令的时候，可以对多个标注点绘制引线；取消勾选则只能绘制一个点的引出标注。图8-53 对话框图8-54 修改参数

调用引出标注命令，可以用引线引出来对多个标注点做同一内容的标注。如图8-51所示为引出标注命令的操作结果。引出标注命令的执行方式有：

命令行：在命令行中输入YCBZ命令按回车键。

菜单栏：单击“专业标注”→“引出标注”命令。

下面以图8-51所示的引出标注结果为例，介绍调用引出标注命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.4.3引出标注.dwg”素材文件，结果如图8-52所示。

图8-51 引出标注

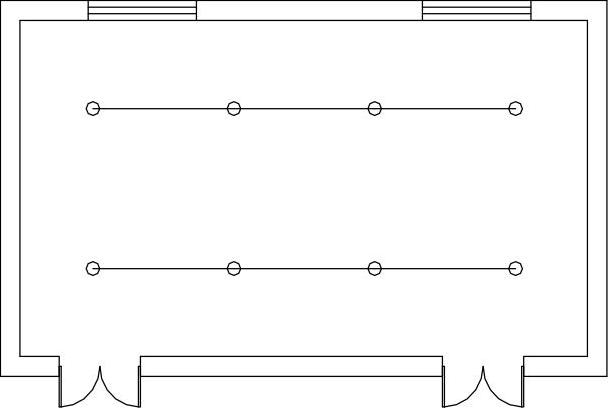

图8-52 打开引出标注素材

02 在命令行中输入YCBZ命令按回车键，系统弹出【引出标注】对话框，设置参数如图8-53所示。

03 同时命令行提示如下：

命令:YCBZ

请给出标注第一点<退出>:

输入引线位置或[更改箭头型式(A)]<退出>:

点取文字基线位置<退出>: //指定文字基线位置即可完成其中一个点的引出标注；

输入其他的标注点<结束>:

输入其他的标注点<结束>: //继续指定其他标注点，完成引出标注的结果如图8-51所示。

【引出标注】对话框中功能选项的含义如下：

“上标注文字”选项：在文本框中定义位于标注引线上的标注文字，在下一次调用该命令时，可显示上一次指定的标注文字，也可在该选项的下拉列表中选择曾定义过的标注文字。

“箭头样式”选项：在下拉列表中可以选择系统所提供的箭头样式。

“系统类别”选项：单击该选项文本框，在弹出的下拉列表中可以选择标注的系统，有给水系统、污水系统等。

“引出多线”选项：勾选该选项，在执行引出标注命令的时候，可以对多个标注点绘制引线；取消勾选则只能绘制一个点的引出标注。

“文字相对基线对齐方式”选项：单击选项文本框，在弹出的下拉列表中选定系统给予的三种对齐方式的其中一种。

双击绘制完成的引出标注，系统弹出如图8-54所示的【引出标注】对话框；在其中可以修改引出标注的各项参数，其中，单击“引出多线”按钮，可以为该引出标注添加标注点。

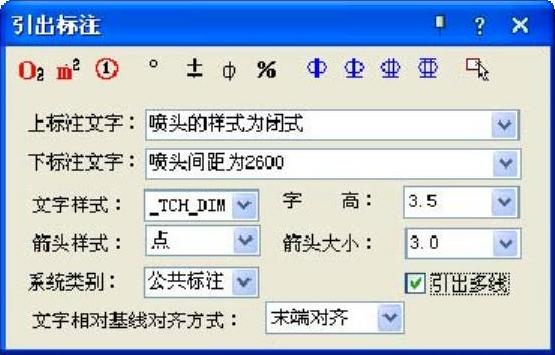

图8-53 【引出标注】对话框

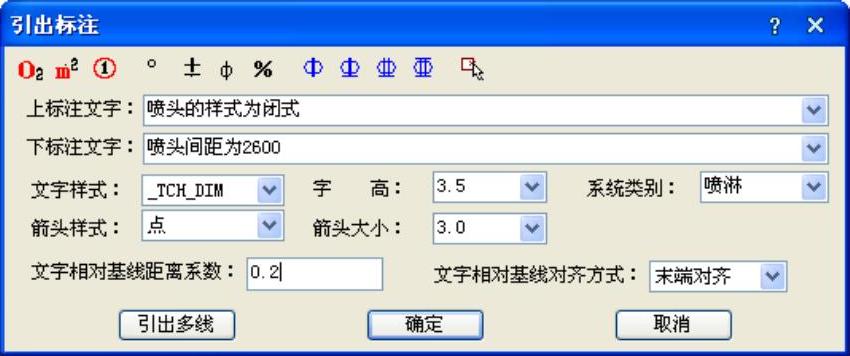

图8-54 修改参数
