绘制带箭头的引出标注，适用于楼梯方向线
【摘要】：调用箭头引注命令，可以绘制带有箭头的引出标注，多用于楼梯方向线，新增半箭头用于国标的坡度符号。如图8-45所示为箭头引注命令的操作结果。01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.4.2箭头引注.dwg”素材文件，结果如图8-46所示。图8-47 对话框图8-48 箭头引注绘制结果在执行命令的过程中，输入P，选择“点取图中曲线”选项；可点取图中已绘制的曲线作为箭头引线。
调用箭头引注命令，可以绘制带有箭头的引出标注，多用于楼梯方向线，新增半箭头用于国标的坡度符号。如图8-45所示为箭头引注命令的操作结果。
箭头引注命令的执行方式有：
菜单栏：单击“专业标注”→“箭头引注”命令。
下面以图8-45所示的箭头引注结果为例，介绍调用箭头引注命令的方法。
01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.4.2箭头引注.dwg”素材文件，结果如图8-46所示。

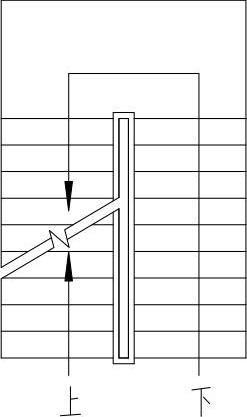

图8-45 箭头引注
图8-46 打开箭头引注素材
02 单击“专业标注”→“箭头引注”命令，系统弹出【箭头引注】对话框，设置参数如图8-47所示。
03 同时命令行提示如下：
命令:T98_TArrow
箭头起点或[点取图中曲线(P)/点取参考点(R)]<退出>: //点取箭头的起点；
直段下一点或[弧段(A)/回退(U)]<结束>: //点取箭头的终点，绘制箭头引出的结果如图8-48所示。
04 重复操作，继续绘制箭头引注，结果如图8-45所示。

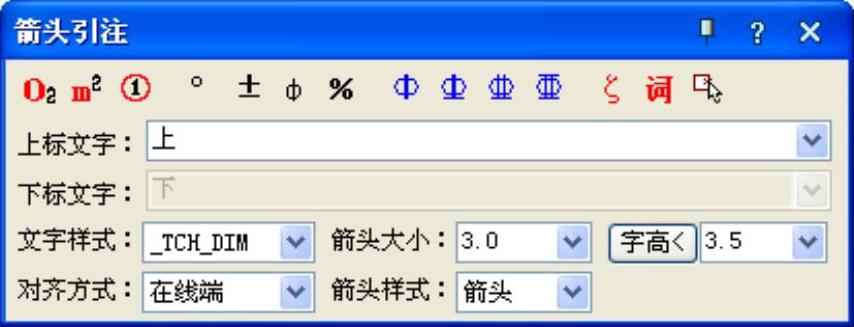

图8-47 【箭头引注】对话框
图8-48 箭头引注绘制结果
在执行命令的过程中，输入P，选择“点取图中曲线(P)”选项；可点取图中已绘制的曲线作为箭头引线。
在绘制完成的箭头引注上，双击标注文字，可进入在位编辑状态；输入修改的文字后，按下回车键，即可完成标注的修改，结果如图8-49所示。
在位编辑操作还可以绘制符号标注，按下回车键可结束标注，结果如图8-50所示。
双击箭头引线，可以弹出【箭头引注】对话框，在其中可以修改标注的参数，包括文字的大小、标注位置、箭头样式等。

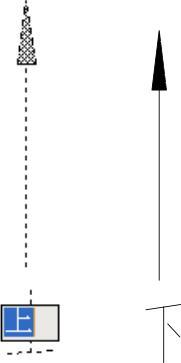

图8-49 标注的修改

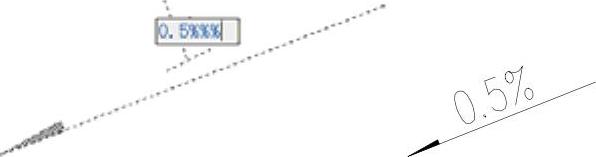

图8-50 坡度符号标注
