调用注坐标点命令：示例与方法

2023-08-22 理论教育版权反馈

【摘要】：调用注坐标点命令，可以在总平面图上标注测量坐标或者施工坐标，取值则根据世界坐标或者当前用户坐标UCS。下面以如图8-41所示的注坐标点结果为例，介绍调用注坐标点命令的方法。01按Ctrl+O组合键，打开配套光盘提供的“第8章/8.4.1注坐标点.dwg”素材文件，结果如图8-42所示。图8-43 对话框图8-44 施工坐标

调用注坐标点命令，可以在总平面图上标注测量坐标或者施工坐标，取值则根据世界坐标或者当前用户坐标UCS。如图8-41所示为注坐标点命令的操作结果。注坐标点命令的执行方式有：

菜单栏：单击“专业标注”→“注坐标点”命令。

下面以如图8-41所示的注坐标点结果为例，介绍调用注坐标点命令的方法。

01按Ctrl+O组合键，打开配套光盘提供的“第8章/8.4.1注坐标点.dwg”素材文件，结果如图8-42所示。

图8-41 注坐标点

图8-42 打开素材

02 单击“专业标注”→“注坐标点”命令，命令行提示如下：

命令:T98_TCoord

当前绘图单位:mm,标注单位:M;以世界坐标取值;北向角度90度

请点取标注点或[设置(S)\批量标注(Q)]<退出>: //输入S，系统弹出【坐标标注】对话框，设置参数如图8-43所示。

请点取标注点<退出>: //单击“确定”按钮，关闭对话框并在绘图区中点取标注点；

点取坐标标注方向<退出>: //指定标注方向即可完成坐标标注，结果如图8-41所示。

【坐标标注】对话框中功能选项的含义如下：

“绘图单位标注单位”选项：在选项文本框中提供了mm、m的单位标注，在选框的下拉菜单中可以选择所需要的选项进行坐标标注。

“标注精度”选项：单击选项文本框，在弹出的下拉菜单中可以选定系统所给予的精度选项。

“箭头样式”选项：系统提供了4种样式，分别是无、箭头、圆点、十字。单击选项文本框，在弹出的下拉菜单中可选择指定的箭头样式。

“坐标取值”选项：系统提供了两种坐标取值方式，分别是世界坐标、用户坐标。单击即可选中其中的一种坐标取值方式，在同一个dwg图中不得使用两种坐标系统进行坐标标注。

“坐标类型”选项：系统提供了两种类型的坐标标注方式，分别是测量坐标、施工坐标。单击其中一个选项，在选项右边可预览该标注样式。

“设置坐标系”按钮：单击该按钮，可通过在绘图区中输入坐标值来定义坐标点。

“选指北针”按钮：单击该按钮，可以在绘图区中选择已绘制的指北针，则系统可以它的指向为X（A）方向标注新的坐标点。

“固定角度”选项：勾选选项前的复选框，可以在后面的文本框中定义坐标标注的引线的角度。

提示

在【坐标标注】对话框中选择“施工坐标”类型选项，绘制坐标标注的结果如图8-44所示。

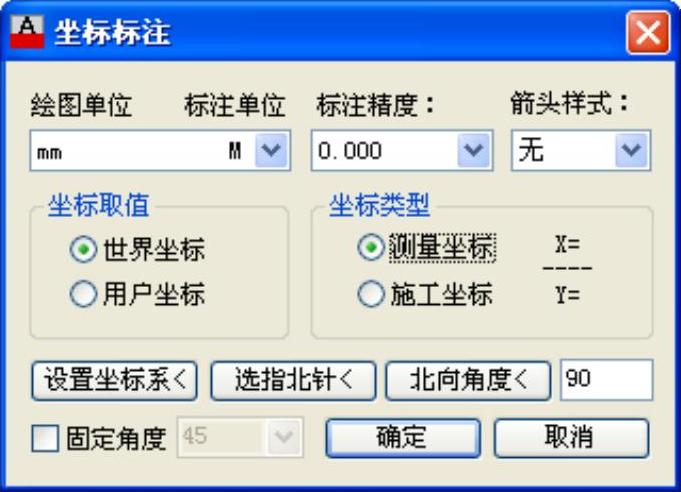

图8-43 【坐标标注】对话框

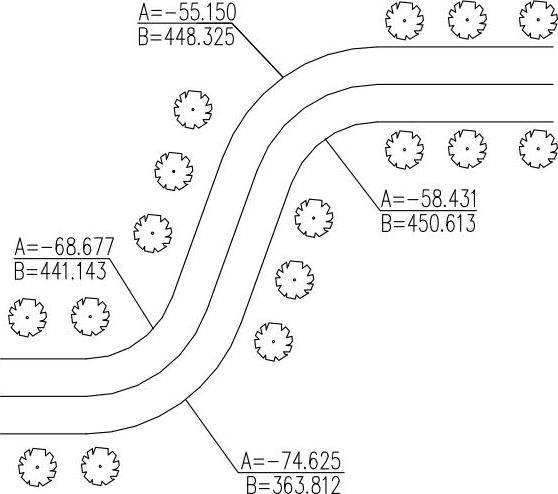

图8-44 施工坐标
