TWT2014天正给水排水标准教程中的快速标注教程
【摘要】：调用快速标注命令，可以快速标注所选图形的尺寸，分为整体、连续、连续加整体三种标注方式。01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.3.2快速标注.dwg”素材文件，结果如图8-8所示。图8-7 快速标注图8-8 打开素材图8-9 选择要标注的图形提示输入T，选择“整体”选项，尺寸标注的结果如图8-10所示。
调用快速标注命令，可以快速标注所选图形的尺寸，分为整体、连续、连续加整体三种标注方式。如图8-7所示为快速标注命令的操作结果。快速标注命令的执行方式有：
菜单栏：单击“尺寸标注”→“快速标注”命令。
下面以图8-7所示的快速标注结果为例，介绍调用快速标注命令的方法。
01 按Ctrl+O组合键，打开配套光盘提供的“第8章/8.3.2快速标注.dwg”素材文件，结果如图8-8所示。
02 单击“尺寸标注”→“快速标注”命令，命令行提示如下：
命令:T98_TQuickDim
选择要标注的几何图形:指定对角点:找到17个 //框选待标注的几何图形，如图8-9所示；
请指定尺寸线位置(当前标注方式:整体)或[整体(T)/连续(C)/连续加整体(A)]<退出>:A //输入A，选择“连续加整体(A)”选项；
请指定尺寸线位置(当前标注方式:连续加整体)或[整体(T)/连续(C)/连续加整体(A)]<退出>: //向上移动鼠标，指定尺寸线的位置，快速标注命令的操作结果如图8-7所示。

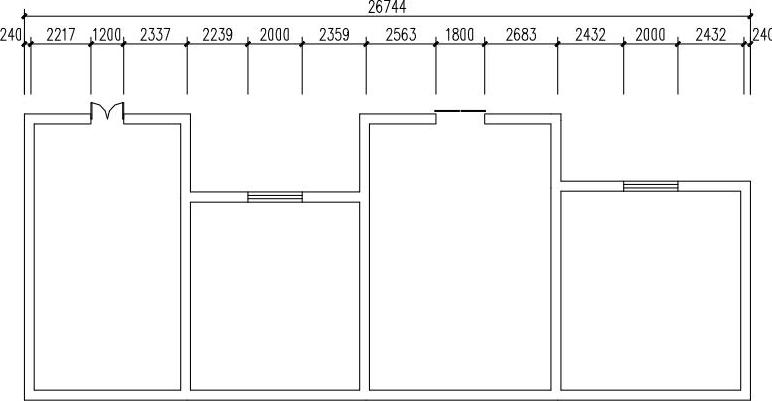

图8-7 快速标注

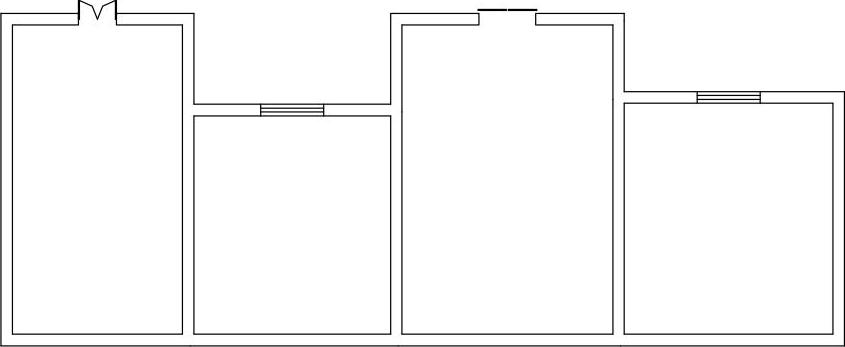

图8-8 打开素材

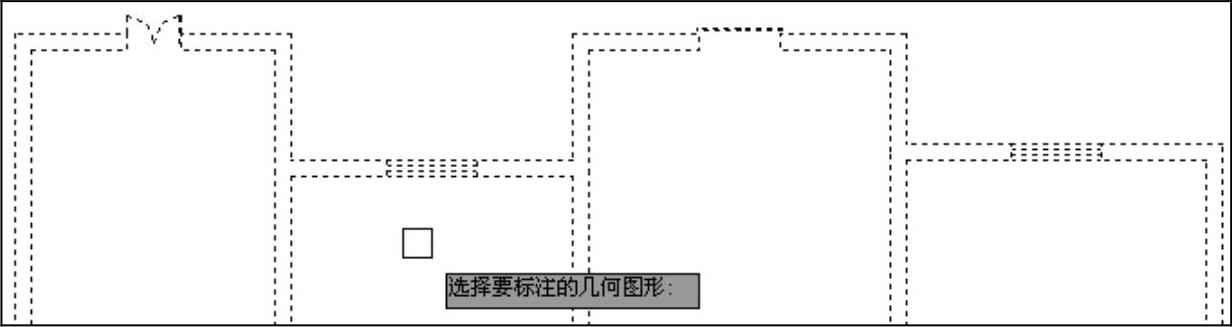

图8-9 选择要标注的图形
提示
输入T，选择“整体(T)”选项，尺寸标注的结果如图8-10所示。输入C，选择“连续(C)”选项，尺寸标注的结果如图8-11所示。

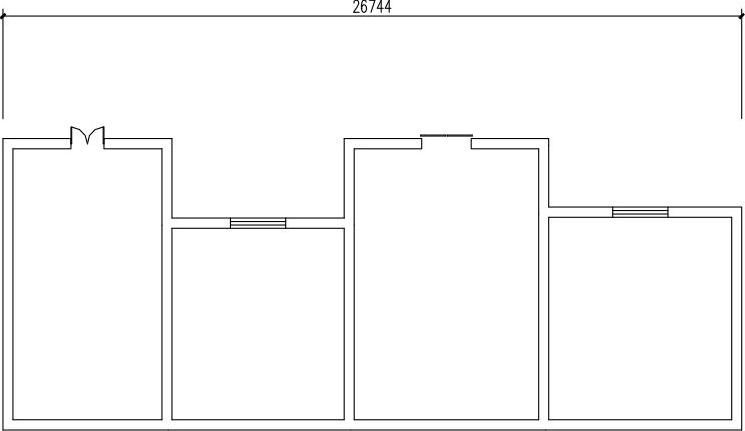

图8-10 整体标注

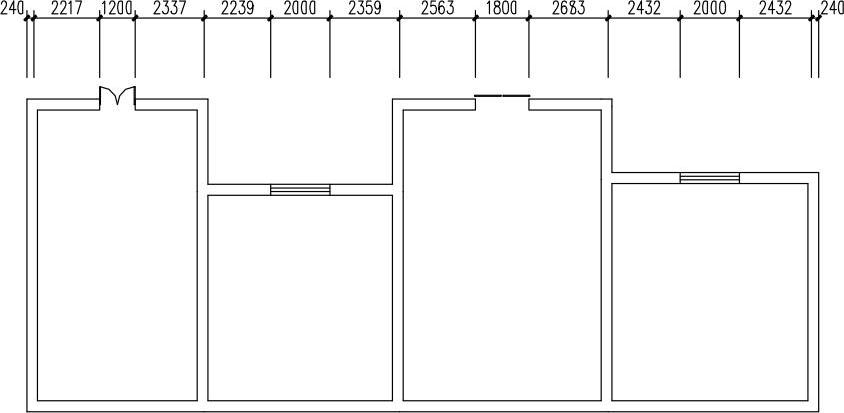

图8-11 连续标注
