TWT2014教程：设置表头，修改纵断面图表头

2023-08-22 理论教育版权反馈

【摘要】：调用设置表头命令，可以修改纵断面图的表头初始设置。01 按Ctrl+O组合键，打开配套光盘提供的“第7章/7.5.5设置表头.dwg”素材文件，结果如图7-66所示。02 输入ZDBT命令按回车键，命令行提示如下：命令:ZDBT设置纵断面图表头1:雨污系统2:给水系统<雨污系统>: //按下回车键，选择设置雨污系统选项，系统弹出对话框，如图7-67所示。04 单击“确定”按钮关闭对话框，在下次执行纵断面图命令的时候，即可以所设置的表头绘制纵断面图，结果如图7-65所示。

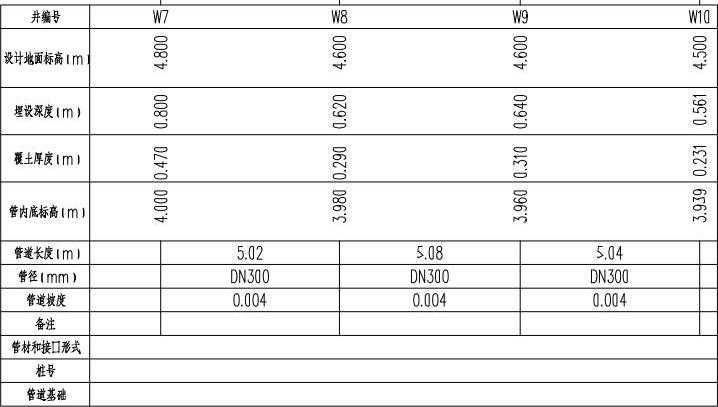

调用设置表头命令，可以修改纵断面图的表头初始设置。如图7-65所示为设置表头命令的操作结果。设置表头命令的执行方式有：

命令行：输入ZDBT命令按回车键。

菜单栏：单击“纵断面图”→“设置表头”命令。

下面以图7-65所示的设置表头结果为例，介绍调用设置表头命令的方法。

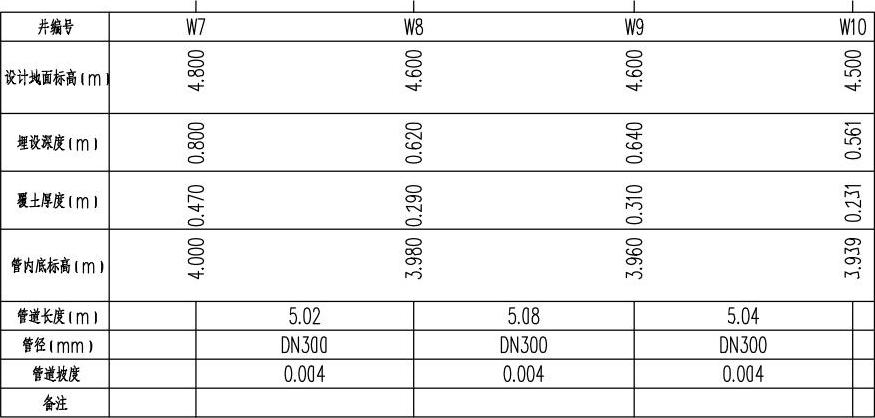

01 按Ctrl+O组合键，打开配套光盘提供的“第7章/7.5.5设置表头.dwg”素材文件，结果如图7-66所示。

02 输入ZDBT命令按回车键，命令行提示如下：

命令:ZDBT

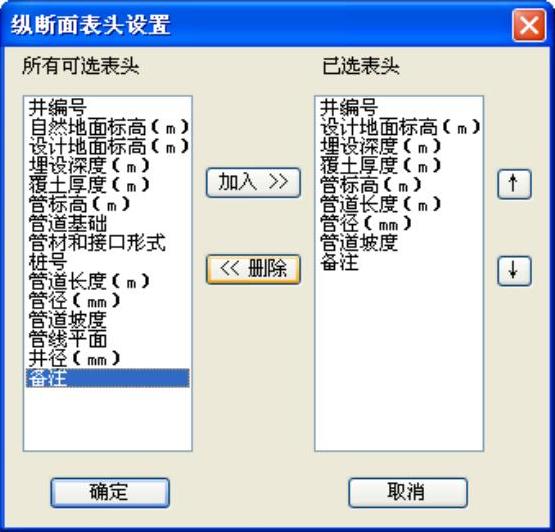

设置纵断面图表头1:雨污系统2:给水系统<雨污系统>: //按下回车键，选择设置雨污系统选项，系统弹出【纵断面表头设置】对话框，如图7-67所示。

图7-65 设置表头

图7-66 打开素材

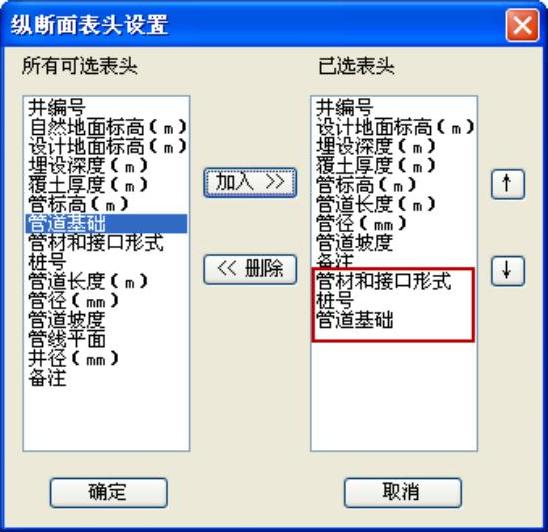

03 在“所有可选表头”选项列表中选择待新增的表头，单击“加入按钮”，即可将其添加至“已选表头”选项列表中，结果如图7-68所示。

04 单击“确定”按钮关闭对话框，在下次执行纵断面图命令的时候，即可以所设置的表头绘制纵断面图，结果如图7-65所示。

图7-67 【纵断面表头设置】对话框

图7-68 新增表头

提示

在“已选表头”选项列表中选择待删除的表头，单击“删除”按钮，可以将其删除。
