调用纵断面图绘制方法，绘制污水纵断面图

2023-08-22 理论教育 版权反馈
【摘要】：调用纵断面图命令，可以绘制纵断面图，但前提是需要管线已经标注好管径和坡度。下面以如图7-41所示的纵断面图结果为例，介绍调用纵断面图命令的方法。1．绘制污水纵断面图01 按Ctrl+O组合键，打开配套光盘提供的“第7章/7.5.1污水纵断面图.dwg”素材文件，结果如图7-38所示。“已知覆土厚度”选项：系统默认使用该种方式绘制纵断面图。图7-54 更改给水管的标高图7-55 对话框提示双击绘制完成纵断面图，可以返回绘制对话框中修改参数。

调用纵断面图命令，可以绘制纵断面图，但前提是需要管线已经标注好管径和坡度。纵断面图命令的执行方式有：

978-7-111-48538-4-Chapter07-103.jpg 命令行：输入ZDMT命令按回车键。

978-7-111-48538-4-Chapter07-104.jpg 菜单栏：单击“纵断面图”→“纵断面图”命令。

下面以如图7-41所示的纵断面图结果为例，介绍调用纵断面图命令的方法。

1．绘制污水纵断面图

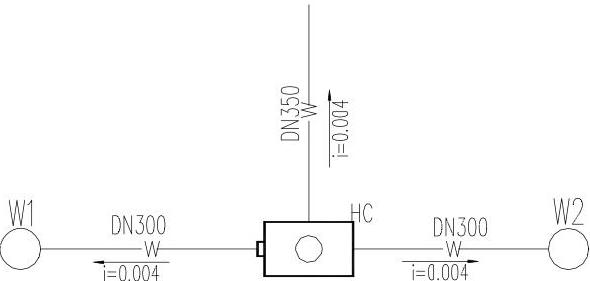

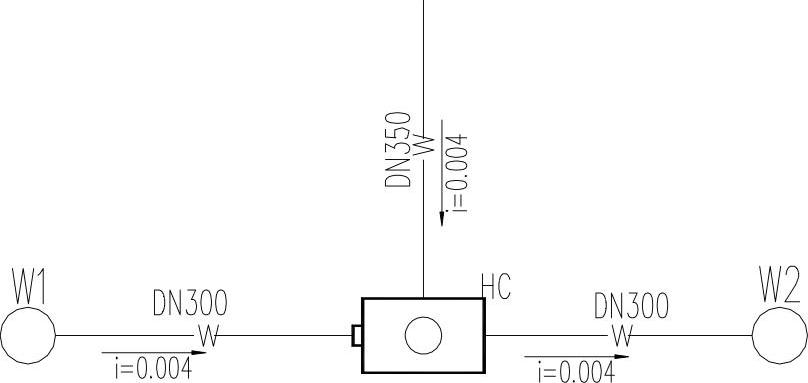

01 按Ctrl+O组合键，打开配套光盘提供的“第7章/7.5.1污水纵断面图.dwg”素材文件，结果如图7-38所示。

02 输入ZDMT命令按回车键，命令行提示如下：


请选择起点井:<退出> //选择编号为W1的井；

请选择终止井:<自动搜索> //选择编号为W2的井；

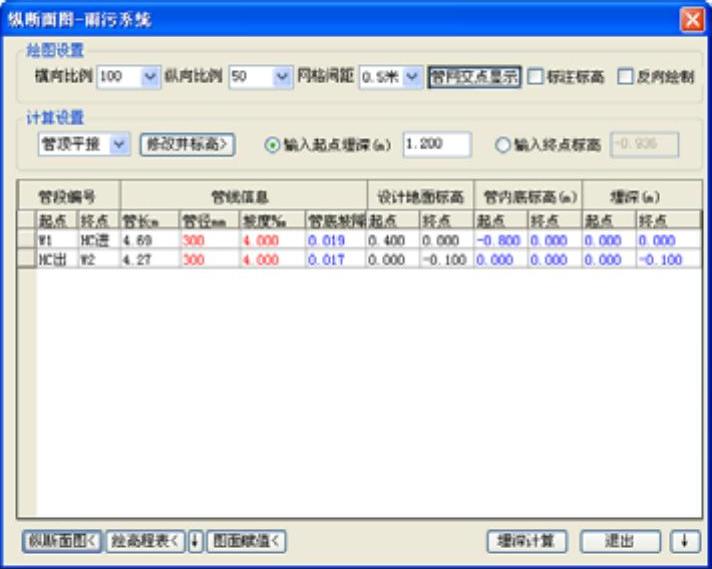

需要计算的管网系统已高亮显示[读取已计算信息(A)]<重新计算>: //按下回车键，系统弹出如图7-39所示的【纵断面图—雨污系统】对话框。

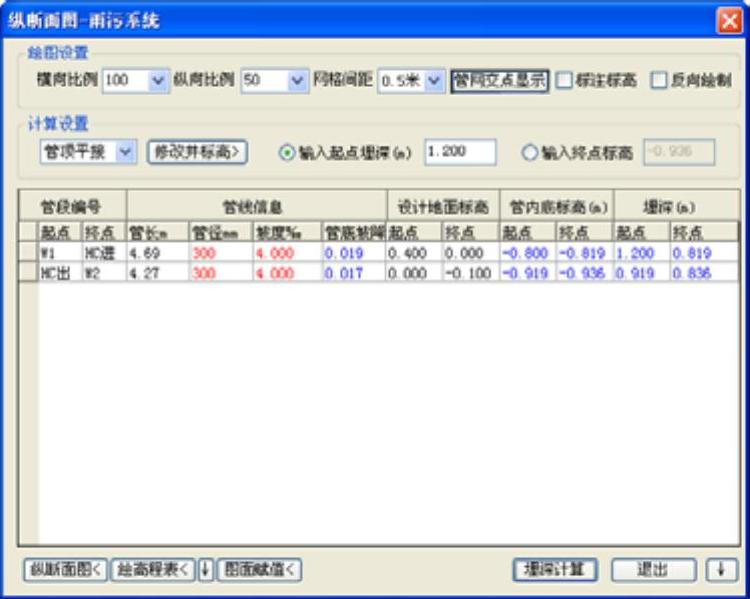

03 在对话框中单击“埋深计算”按钮，系统可计算“管内底标高”和“埋深”参数，如图7-40所示。

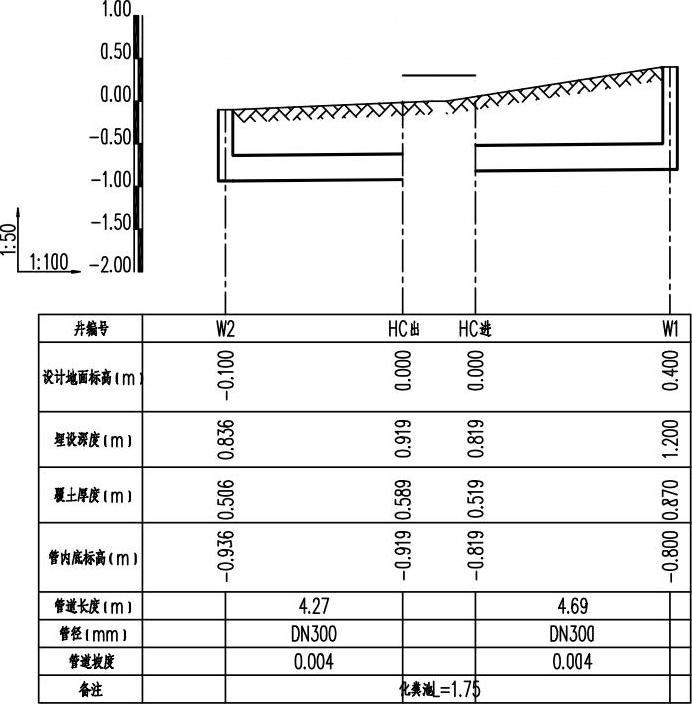

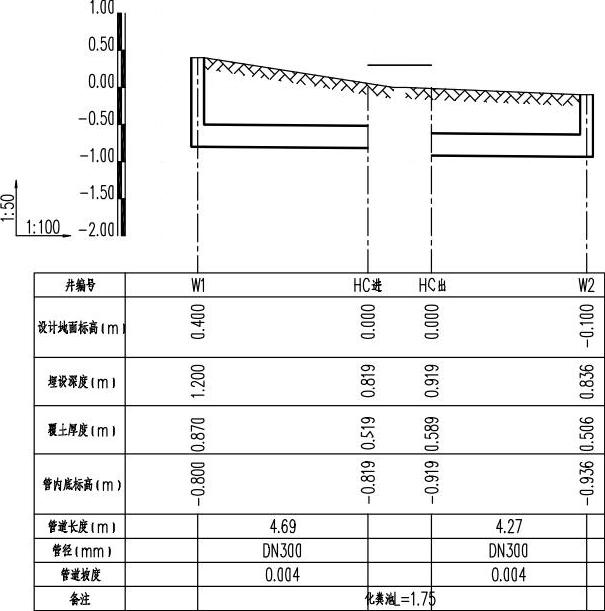

04 单击“纵断面图”按钮，根据命令行的提示；在绘图区中点取纵断面图位置，绘制纵断面图的结果如图7-41所示。


图7-38 打开素材


图7-39 【纵断面图—雨污系统】对话框

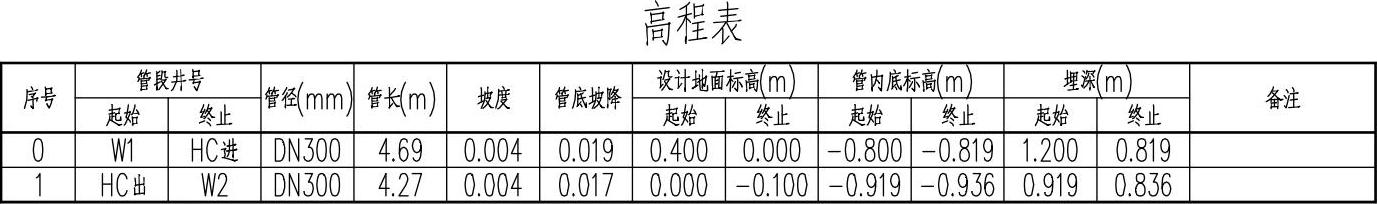

05 单击“绘高程表”按钮，根据命令行的提示，在绘图区中点取高程表位置，绘制高程表的结果如图7-42所示。

【纵断面图—雨污系统】对话框中功能选项的含义如下：

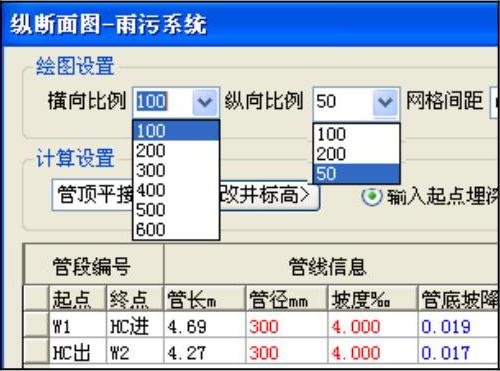

978-7-111-48538-4-Chapter07-108.jpg “绘图设置”选项组：“横向比例”选项：定义纵断面图的横向比例，单击选项

文本框，在弹出的下拉菜单中可以选择系统给定的绘图比例，如图7-43所示。

978-7-111-48538-4-Chapter07-109.jpg “纵向比例”选项：定义纵断面图的纵向比例，在选项文本框的下拉列表中可选定比例参数，如图7-43所示。

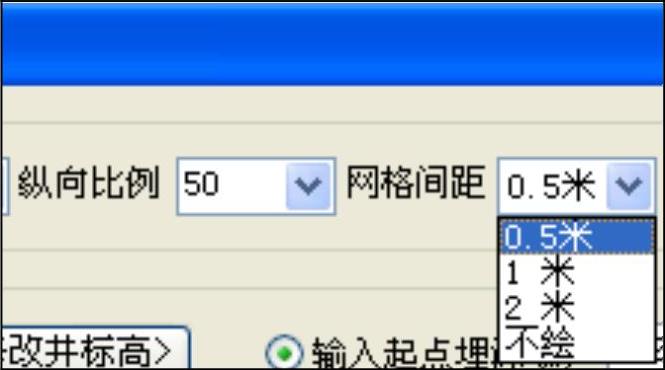

978-7-111-48538-4-Chapter07-110.jpg “网格间距”选项：定义纵断面图中的网格间距，单击选项文本框，在其下拉列表中可以选择网格间距的绘制方式，如图7-44所示。


图7-40 “埋深计算”


图7-41 绘制断面图


图7-42 绘制高程表


图7-43 比例定义


图7-44 网格间距

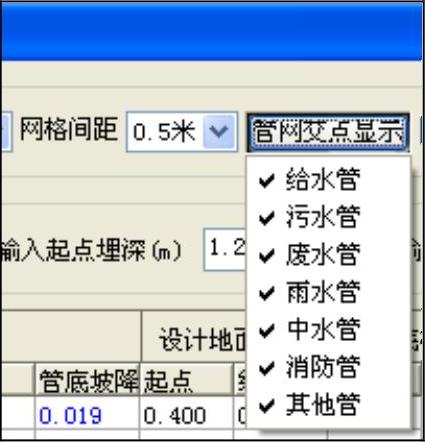

978-7-111-48538-4-Chapter07-116.jpg “管网交点显示”选项：定义管网交点显示的管线类型，单击按钮，在弹出的下拉菜单中可以选定显示的管线类型，如图7-45所示。

978-7-111-48538-4-Chapter07-117.jpg “反向绘制”选项：勾选该选项，可以反向绘制纵断面图，如图7-46所示。

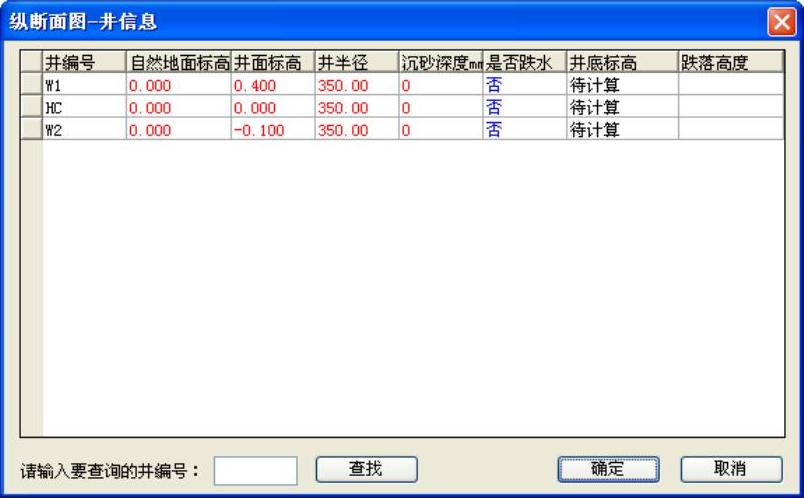

978-7-111-48538-4-Chapter07-118.jpg “修改井标高”按钮：单击该按钮，系统弹出如图7-47所示的【纵断面图—井信息】对话框，在对话框中可以修改井面标高、是否为跌水井等信息。

978-7-111-48538-4-Chapter07-119.jpg “输入起点埋深”选项：单击选中该选项，可以在选项后的文本框中定义起点井的埋深。

978-7-111-48538-4-Chapter07-120.jpg “输入终点标高”选项：单击选中该选项，可以在选项后的文本框中定义终点井的埋深。


图7-45 管网交点显示


图7-46 反向绘制

978-7-111-48538-4-Chapter07-123.jpg “计算结果”预览表：在表中可显示管线信息和计算结果，其中，黑色字体（起

点、终点、管长）的数值为直接从图中读取得到，不可更改；红色字体（管径、

坡度）的参数为可编辑的参数，蓝色字体（管底坡降、起点、终点）为计算结果，

不可更改。

978-7-111-48538-4-Chapter07-124.jpg “图面赋值”按钮：单击该按钮，可以在平面管线图中赋管径、坡度、管底标高

值或更新这些标注。

978-7-111-48538-4-Chapter07-125.jpg “埋深计算”按钮：在绘制纵断面图和高程表之前，必须先执行埋深计算，否则

不能执行后续的操作。

978-7-111-48538-4-Chapter07-126.jpg “隐藏”按钮978-7-111-48538-4-Chapter07-127.jpg：单击该按钮，可以隐藏【纵断面图—雨污系统】对话框，查看

图面内容。


图7-47 【纵断面图—井信息】对话框

提示

需要注意的是，当井连通三段以上的管线时，流向必须是唯一性的，不能有二义性，如图7-48、图7-49所示。


图7-48 存在异议


图7-49 正确的绘制

2．绘制给水纵断面图

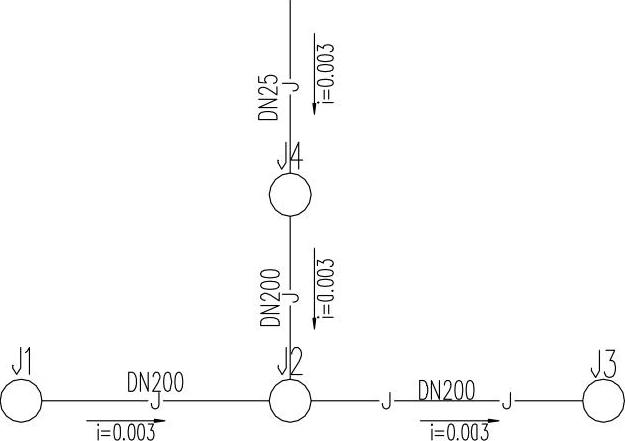

01 按Ctrl+O组合键，打开配套光盘提供的“第7章/7.5.1给水纵断面图.dwg”素材文件，结果如图7-50所示。

02 输入ZDMT命令按回车键，命令行提示如下：


请选择起点井:<退出> //选择编号为J1的井；

请选择终止井:<自动搜索> //选择编号为J3的井；

需要计算的管网系统已高亮显示:<计算>

请输入覆土厚度<1米>: //按下回车键，系统弹出如图7-51所示的【纵断面图—给水系统】对话框。


图7-50 打开素材


图7-51 【纵断面图—给水系统】对话框

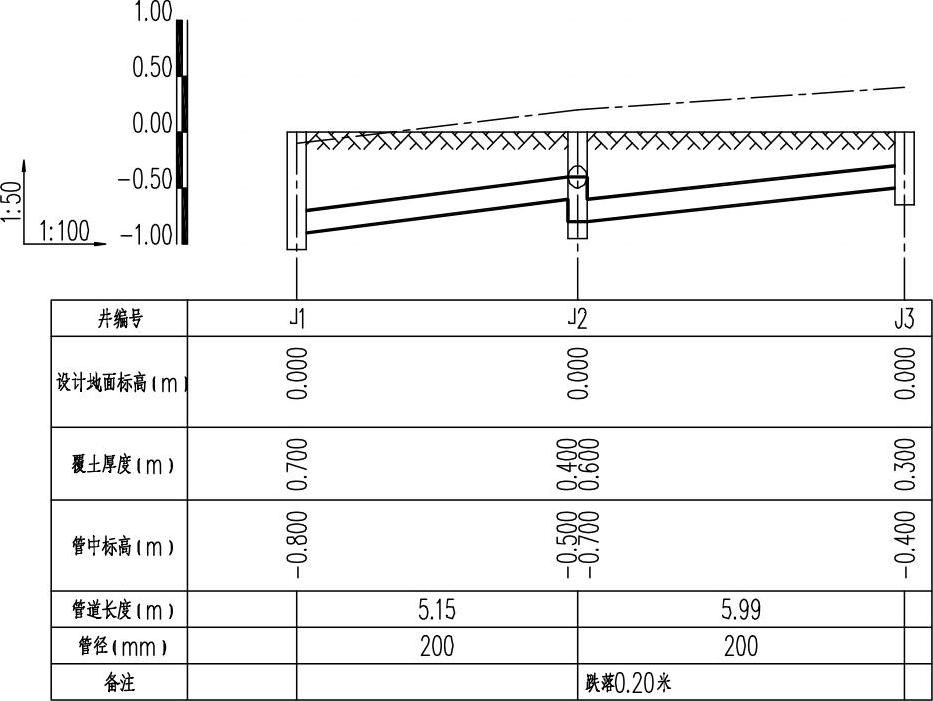

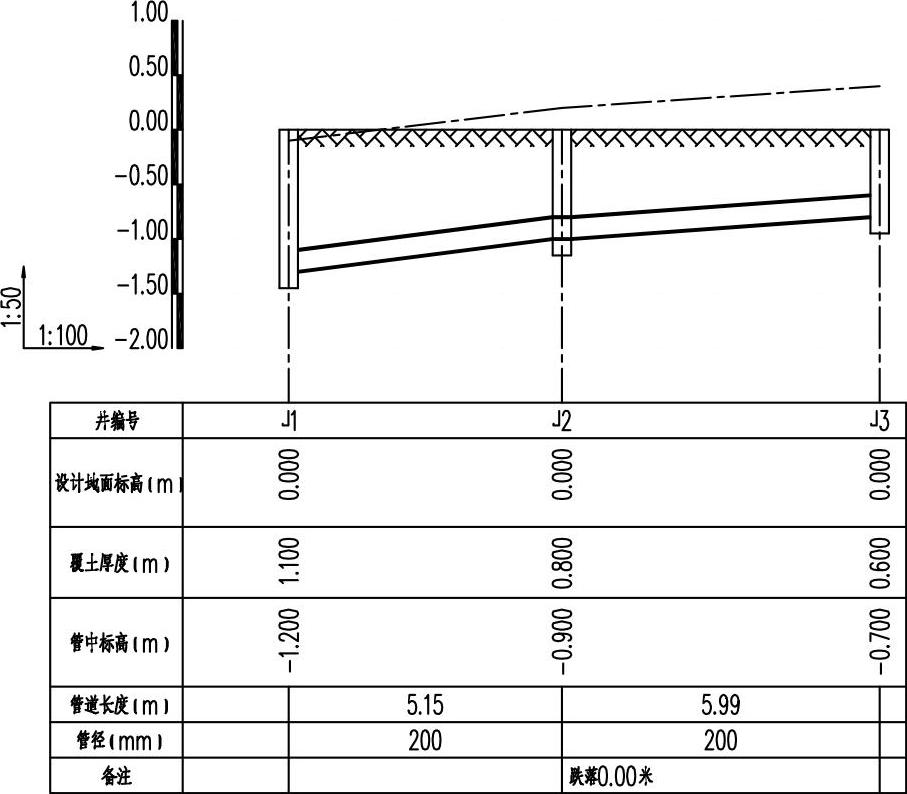

03 在对话框中单击“纵断面图”按钮，在绘图区中点取纵断面图的插入位置，绘制纵断面图的结果如图7-52所示。

【纵断面图—给水系统】对话框中功能选项的含义如下：

在对话框中，参数为红色显示的可以修改，黑色显示的则不可修改。

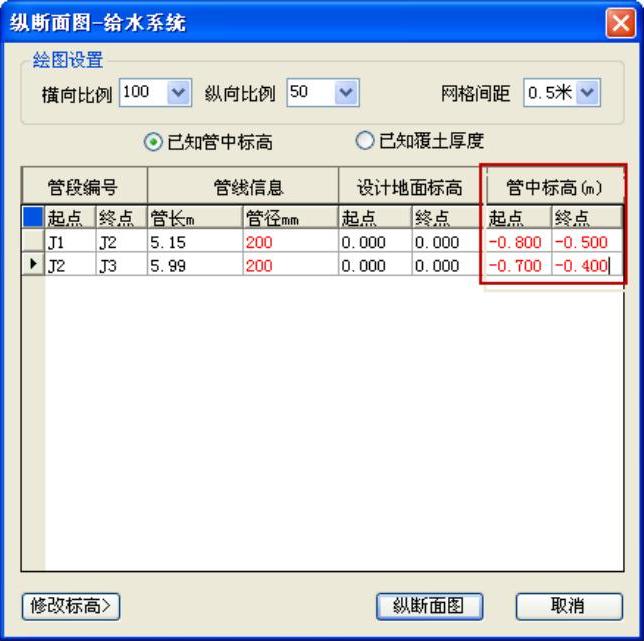

978-7-111-48538-4-Chapter07-134.jpg “已知管中标高”选项：单击选中该选项，可以在“管中标高”选项中更改给水管的起点和终点标高，如图7-53所示；绘制纵断面图的结果如图7-54所示，从图中可以查看到深埋的给水管的标高有了变化。

978-7-111-48538-4-Chapter07-135.jpg “已知覆土厚度”选项：系统默认使用该种方式绘制纵断面图。在执行命令后的过程中可以定义覆土的厚度，在选择该项后，可以在“覆土选项”中定义水管覆土的厚度。


图7-52 给水纵断面图


图7-53 “管中标高”选项

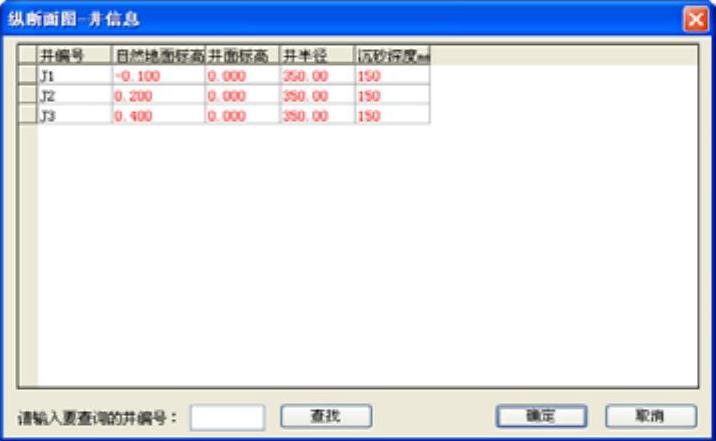

978-7-111-48538-4-Chapter07-138.jpg “修改标高”选项：单击该按钮，系统弹出如图7-55所示的【纵断面图—井信息】对话框；在其中可以对井的各项参数进行修改。


图7-54 更改给水管的标高


图7-55 【纵断面图—井信息】对话框

提示

双击绘制完成纵断面图，可以返回绘制对话框中修改参数。
