如何执行室外水力命令SWSL及对话框选项

2023-08-22 理论教育 版权反馈
【摘要】：室外水力命令的执行方式有：命令行：输入SWSL命令按回车键。图7-29 选择“充满度”按钮图7-30 选择“坡度”按钮对话框中功能选项的含义如下：“非满流公式”预览框：在预览框中显示了使用“非满流”方式来计算室外水力的公式。“满流计算公式”预览框：在预览框中显示了使用“满流”方式来计算室外水力的公式。

调用室外水力命令，可以计算室外污水、雨水单管水力。室外水力命令的执行方式有：

978-7-111-48538-4-Chapter07-85.jpg 命令行：输入SWSL命令按回车键。

978-7-111-48538-4-Chapter07-86.jpg 菜单栏：单击“室外计算”→“室外水力”命令。

下面介绍计算室外水力的操作方法。

输入SWSL命令按回车键，系统弹出【室外污水、雨水单管水力计算】对话框。在对话框中选择“充满度”按钮，如图7-29所示；在选项组下选择“非满流（污水）”选项；在右边的“设计充满度”选项框中定义充满度值。

选择“满流”选项，则“设计充满度”默认为100%，并暗显不可修改默认参数。

选择“坡度”按钮，对话框显示结果如图7-30所示。在该选项中，污水使用非满流的方式计算，在“坡度”选项文本框中定义坡度值，即可使用该参数进行计算。

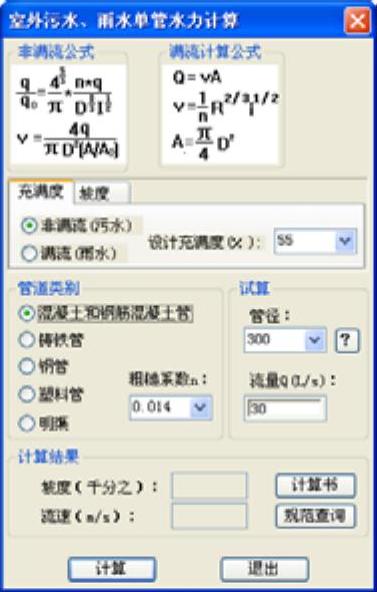

图7-29 选择“充满度”按钮

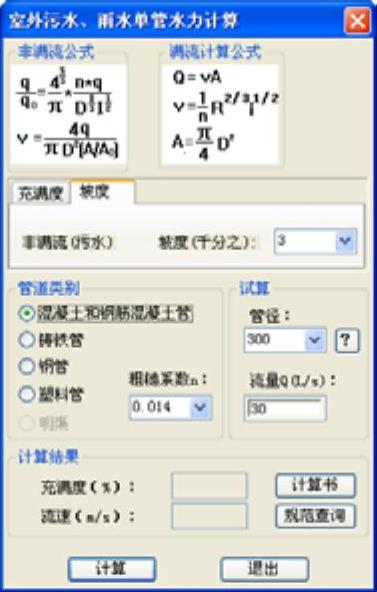

图7-30 选择“坡度”按钮

【室外污水、雨水单管水力计算】对话框中功能选项的含义如下：

978-7-111-48538-4-Chapter07-89.jpg “非满流公式”预览框：在预览框中显示了使用“非满流”方式来计算室外水力的公式。

978-7-111-48538-4-Chapter07-90.jpg “满流计算公式”预览框：在预览框中显示了使用“满流”方式来计算室外水力的公式。

978-7-111-48538-4-Chapter07-91.jpg “管道类别”选项组：系统提供了5种材料的管道类别参与计算，单击选定其中的一种，即可计算该种管道的水力。

978-7-111-48538-4-Chapter07-92.jpg “管径”选项：单击选项文本框，在弹出的下拉菜单中可以选择系统所提供的管径参数以供计算；或者单击文本框后面的“？”按钮，系统弹出【AutoCAD】信息提示对话框，在其中显示了最大管径值，如图7-31所示。

在“粗糙系数”“流量”选项文本框中分别定义了参数后，单击“计算”按钮，即可在“计算结果”选项组下查看“坡度”“流量”计算结果，如图7-32所示。

单击“计算书”按钮，系统可将计算结果以Word文档的方式输出，如下所示：

室外污水水力计算书

已知条件:

流量Q=30.00（L/s）

粗糙系数n=0.014

设计充满度=55％

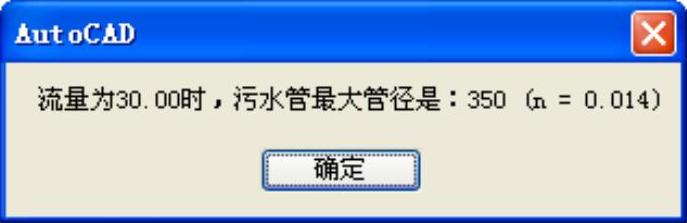

图7-31 【AutoCAD】信息提示对话框


图7-32 “坡度”、“流量”计算结果

查表结果:

A/A0非满流管道过水断面面积比=0.56

q/q0非满流管道流量比=0.59

计算结果:

管径DN=300mm

坡度（千分之）=3.25

流速（m/s）=0.75

符合规范设计！

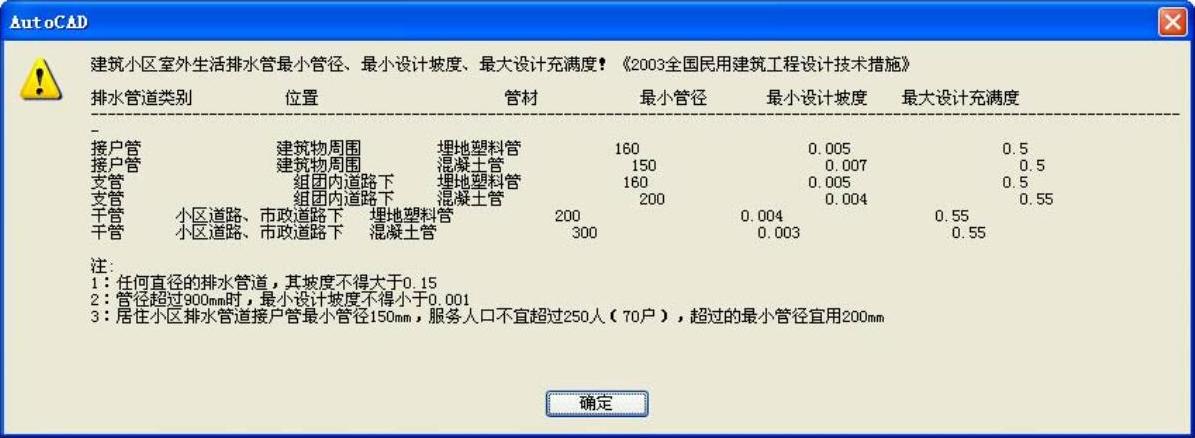

单击“规范查询”按钮，系统弹出【AutoCAD】对话框；在其中显示了建筑小区室外各类生活排水管最小管径、最小设计坡度、最大设计充满度的取值，如图7-33所示。


图7-33 【AutoCAD】对话框
